Как измерить силу тока в цепи: инструменты, формулы и пошаговое руководство

Цифровой мультиметр на деревянном верстаке, мужчина-техник собирает электрическую макетную плату

1344

768

Содержание:

Сила электрического тока является ключевой количественной характеристикой интенсивности движения заряженных частиц в проводящей среде. В физике эта величина определяется как отношение заряда, прошедшего через поперечное сечение проводника, к интервалу времени, в течение которого происходил этот перенос. Параметр традиционно обозначается символом I и измеряется в амперах (А), что эквивалентно прохождению одного кулона за одну секунду.

Понимание природы процесса основывается на законе Ома, устанавливающем прямую зависимость интенсивности потока от напряжения и обратную — от сопротивления участка. Математическое выражение I = U/R наглядно демонстрирует, что напряжение (U) выступает в роли движущей силы, тогда как сопротивление (R) характеризует противодействие среды. Точное определение данного параметра позволяет объективно оценивать энергетическую эффективность оборудования и предотвращать возникновение критических нагрузок на проводники.

Правила техники безопасности

Проведение любых электротехнических измерений сопряжено с рисками поражения током, возникновения коротких замыканий или возгораний. Строгое соблюдение протоколов безопасности защищает здоровье оператора и сохраняет работоспособность аппаратуры. Профессиональный подход предполагает использование инструментов, внесенных в Госреестр СИ, что гарантирует точность и надежность срабатывания встроенных защитных систем.

Обеспечение безопасности начинается с организационных мероприятий и тщательной оценки условий окружающей среды. Специалист, проводящий замеры, должен обладать соответствующей квалификационной группой и четко осознавать риски, возникающие при работе под напряжением. Важно учитывать, что величина всего в 10 мА способна вызвать болезненные судороги, а значение в 100 мА признано смертельно опасным для человеческого организма.

Подготовительные мероприятия и проверка оборудования

Перед началом работ необходимо удостовериться в полной исправности инструментов и должным образом подготовить пространство. Тщательная предварительная проверка минимизирует вероятность случайных ошибок, вызванных техническими дефектами или воздействием внешних факторов.

Для обеспечения надежной защиты следует полностью исключить работу в условиях повышенной влажности. Наличие влаги на руках, оборудовании или поверхности пола резко снижает электрическое сопротивление тела. Если пол в помещении выполнен из токопроводящих материалов, применение диэлектрического коврика становится обязательным условием для создания безопасной зоны.

Средства индивидуальной защиты

Специализированные средства защиты формируют первичный барьер между человеком и опасным потенциалом. Диэлектрические перчатки перед использованием проверяют на отсутствие проколов методом скручивания, а при работе с сетями напряжением выше 1000 В использование ботов и ковриков является строго обязательным. Даже незначительная влажность кожи или поверхности пола существенно снижает сопротивление тела, что многократно увеличивает риски при случайном контакте. Например, в сыром помещении именно резиновый коврик предотвращает тяжелые травмы в случае пробоя изоляции щупа.

Осмотр измерительных щупов и корпуса

Изоляционное покрытие проводов и наконечников мультиметра должно быть целостным, без трещин, заломов или признаков термического повреждения. Оголенные участки на щупах создают прямую угрозу возникновения дугового разряда или непосредственного контакта с кожей. Защитный механизм заключается в обеспечении непрерывности диэлектрического слоя, исключающего утечку за пределы измерительной цепи. Практика показывает, что старая, потрескавшаяся изоляция нередко становится причиной искрения в распределительном щите, это приводит к серьезным ожогам.

Технические правила безопасности в процессе измерений

Соблюдение строгой последовательности действий при подключении тестера позволяет исключить возникновение неконтролируемых процессов. Главная задача оператора в ходе работ — не допустить превращения устройства в источник короткого замыкания.

  • Обесточивание цепи — любое физическое вмешательство, требующее разрыва проводника, проводится исключительно после отключения питания. Это предотвращает появление электрической дуги, способной повредить оборудование.
  • Проверка отсутствия напряжения — перед созданием разрыва необходимо использовать индикаторную отвертку или вольтметр. Данная мера подтверждает отсутствие потенциала на линии, так как автоматический выключатель может оказаться неисправным.
  • Запрет параллельного подключения — амперметр обладает крайне низким внутренним сопротивлением, поэтому его прямое подключение к полюсам источника эквивалентно короткому замыканию. В такой ситуации прибор мгновенно выходит из строя из-за перегрева шунта.
  • Ограничение времени замера — при работе с нагрузками, превышающими 5–10 ампер, продолжительность контакта щупов не должна превышать 15 секунд. Длительное протекание тока вызывает критический перегрев внутренних компонентов мультиметра.

Важным правилом при работе под напряжением является принцип «одной руки», согласно которому вторая рука не должна касаться токопроводящих или заземленных поверхностей. Это исключает протекание разряда через область сердца при случайном контакте с фазой. Также категорически запрещено проводить замеры напрямую в бытовых розетках — подобное действие гарантированно приводит к мощному короткому замыканию и необратимой порче оборудования.

Используемые приборы

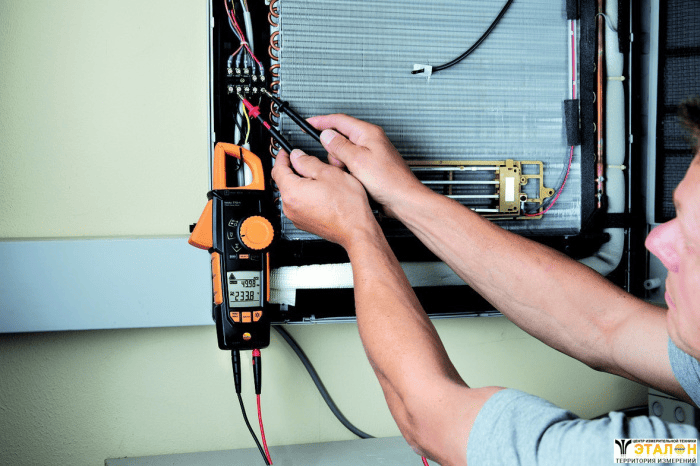

Выбор инструментов для измерения тока: токовые клещи и мультиметр

700

466

Для определения характеристик тока применяются устройства, различающиеся по классу точности, диапазону величин и способу интеграции в схему. Выбор конкретного инструмента зависит от условий эксплуатации: необходимости сохранения целостности проводки или требования получения максимально точных лабораторных данных.

Классификация современных измерителей базируется на их конструктивном исполнении и типе индикации. Аналоговые приборы используют магнитоэлектрическую систему, в которой отклонение стрелки пропорционально углу поворота катушки. Цифровые устройства преобразуют аналоговый сигнал в код с помощью АЦП и выводят результат на дисплей, что полностью исключает ошибки, связанные с неверным считыванием шкалы.

Универсальные цифровые мультиметры

Цифровой мультиметр для измерения силы тока

367

632

Цифровой мультиметр остается наиболее востребованным инструментом благодаря своей многофункциональности. В режиме амперметра он задействует внутренний шунт — прецизионный резистор с низким сопротивлением, на котором фиксируется падение напряжения для последующего расчета искомого параметра. Специалисты центра «ЭТАЛОНПРИБОР» рекомендуют использовать мультиметры с минимальной погрешностью (до 1 %) для проведения профессиональной наладки электронной аппаратуры.

Таблица: основные технические характеристики цифровых мультиметров

Параметр

Функциональное значение

Особенности выбора

Разрядность дисплея

Точность отображения данных

Позволяет фиксировать минимальные изменения в микроамперах

Наличие предохранителей

Защита внутренних цепей

Разрыв соединения при превышении порога (200 мА или 10 А)

Тип измеряемого тока

Режим работы прибора

Поддержка постоянного (DC) и переменного (AC) тока

Входное сопротивление

Влияние на точность

Минимальное значение исключает искажение параметров схемы


Мультиметры незаменимы при диагностике электронных плат и ремонте бытовой техники, где критически важна высокая точность. Однако их применение ограничено необходимостью физического разрыва линии, что бывает затруднительно в мощных силовых установках. При измерении малых величин в режиме mA устройство становится крайне чувствительным, требуя особого внимания к состоянию защитного предохранителя.

Токоизмерительные клещи для бесконтактного контроля

Токоизмерительные клещи для измерения силы тока

621

632

Токовые клещи позволяют выполнять замеры без нарушения целостности изоляции и остановки оборудования. Принцип действия основан на регистрации параметров магнитного поля, возникающего вокруг любого проводника. В актуальном каталоге «ЭТАЛОНПРИБОР» представлены специализированные токоизмерительные клещи, позволяющие фиксировать характеристики как переменного, так и постоянного тока без прямого контакта с жилами.

Механизмы работы различаются в зависимости от типа измеряемой величины:

  • Электромагнитная индукция — применяется для переменного тока (AC), где разъемный магнитопровод выполняет роль первичной обмотки трансформатора.
  • Эффект Холла — используется в универсальных моделях для фиксации постоянного тока (DC), реагируя на характеристики статичного магнитного поля.

Главным преимуществом клещей считается высокий уровень безопасности, так как оператор не касается токоведущих частей. Это делает их незаменимыми при проверке нагрузок в распределительных щитах и поиске утечек в электросети автомобиля. Для получения корректных данных захват должен охватывать только один проводник, иначе магнитные поля фазного и нулевого проводов компенсируют друг друга. Современные модели часто оснащаются функцией фиксации данных (Hold) для работы в труднодоступных местах.

Специализированные средства измерения

В промышленном секторе и сетях высокого напряжения широко применяются измерительные трансформаторы. Эти устройства масштабируют значительные величины до стандартных безопасных значений, обычно находящихся в диапазоне 1 или 5 ампер. Такой подход обеспечивает надежную гальваническую развязку приборов от силовых линий, что критически важно для защиты персонала.

Для визуализации формы сигнала и детального анализа импульсных помех инженеры используют осциллографы в сочетании с токовыми щупами. Это позволяет наблюдать за переходными процессами в режиме реального времени, фиксируя даже микросекундные всплески нагрузки. Подобная диагностика необходима при наладке сложных систем управления и импульсных блоков питания, где среднее значение не дает исчерпывающей картины работы схемы.

Алгоритм подключения прибора

Измерение силы тока требует неукоснительного соблюдения последовательности действий, поскольку ошибки в коммутации могут привести к поломке оборудования. В отличие от замера напряжения, данная процедура подразумевает включение мультиметра в схему в качестве активного элемента.

Физический смысл процесса заключается в том, чтобы направить поток всех заряженных частиц через измерительный шунт. Для этого создается последовательное соединение, при котором тестер становится непосредственным продолжением проводника. Если включить его параллельно нагрузке, поток пойдет по пути наименьшего сопротивления через прибор, что спровоцирует его мгновенное сгорание.

Подготовка и настройка измерительного устройства

Прежде чем подключать щупы к схеме, необходимо произвести корректную настройку мультиметра. Это гарантирует, что защитные механизмы справятся с предполагаемой нагрузкой, а полученные данные будут точными.

Порядок настройки включает следующие шаги:

  • Выбор типа тока — переключатель устанавливается в сектор DCA для постоянного или ACA для переменного.
  • Установка максимального диапазона — если предполагаемая величина неизвестна, работу начинают с самого высокого предела (обычно 10 или 20 А).
  • Коммутация щупов — черный провод подключается в гнездо COM, а красный — в разъем, соответствующий выбранному диапазону (mA или 10 A).

Силовой разъем 10 А часто не защищен предохранителем, поэтому время контакта на нем ограничено несколькими секундами. В этом случае безопасность полностью зависит от внимательности оператора, который обязан следить за возможным нагревом проводов. Для обеспечения надежного контакта рекомендуется использовать зажимы типа «крокодил», которые освобождают руки и предотвращают соскальзывание щупов.

Интеграция прибора в электрическую схему

По завершении настройки можно переходить к этапу физического подключения к цепи. Основной принцип здесь — последовательное соединение, при котором весь поток проходит через мультиметр к потребителю.

Алгоритм включения:

  • Разрыв цепи — необходимо разомкнуть соединение между источником питания и нагрузкой, отсоединив клемму или провод.
  • Подключение щупов — один контакт соединяется с проводом от источника, а второй — с нагрузкой. В цепях DC красный щуп направляют к «плюсу», а черный — к «минусу».
  • Подача питания — после проверки соединений включают источник, после чего на дисплее отображается искомое значение.
  • Оптимизация точности — если показания слишком малы, цепь обесточивают и переключают диапазон на более чувствительный.

Завершают процесс всегда полным отключением питания. Только после прекращения протекания тока можно отсоединять щупы и восстанавливать целостность проводки. Это исключает появление искр, которые могут окислить контакты или повредить чувствительные электронные компоненты. Постепенное снижение диапазона позволяет получить данные с максимальной точностью, что критически важно для микроэлектронных схем.

Измерение разных типов тока

Мощный автомобильный аккумулятор и небольшой трансформатор переменного тока, мужчина настраивает поворотный переключатель мультиметра на режим переменного тока

1344

768

Электрический ток классифицируют по характеру изменения его величины и направления во времени. Эти различия определяют выбор режима на приборе и методику оценки данных, так как физические процессы в цепях постоянного и переменного напряжения протекают по-разному.

При работе важно учитывать разрешающую способность используемого оборудования. Некоторые бюджетные модели обладают значительной погрешностью на крайних пределах шкалы, поэтому для получения точных замеров следует выбирать устройства с функцией автоматического выбора диапазона или возможностью калибровки нуля.

Работа с цепями постоянного тока (DC)

Постоянный ток характеризуется неизменным направлением движения зарядов — от «плюса» к «минусу». Он используется для питания электроники, портативной техники и бортовых сетей транспорта. При его замере ключевым условием остается строгое соблюдение полярности.

Нюансы процесса:

  • Соблюдение полярности — красный щуп подключается к точке с высоким потенциалом, а черный — к низкому. При ошибке цифровой прибор отобразит знак «минус».
  • Стабильность показаний — в реальных схемах могут возникать пульсации, для анализа которых требуются устройства с высокой скоростью обработки сигналов.
  • Малые величины — в современной электронике часто приходится работать с микроамперами. Для таких задач применяются прецизионные входы, так как обычный шунт не обладает нужной чувствительностью.

Например, при проверке датчика системы «умный дом» потребление в 15 мкА вместо расчетных 10 мкА может свидетельствовать об утечке в конденсаторе. Подобные отклонения невозможно заметить без точного DC-измерения. При использовании аналоговых амперметров переполюсовка может привести к механическому повреждению стрелочного механизма, поэтому визуальный контроль контактов обязателен.

Измерение параметров переменного тока (AC)

Переменный ток периодически меняет свое направление, подчиняясь синусоидальному закону. Приборы для AC-измерений фиксируют действующее значение, которое соответствует тепловому эффекту постоянного тока аналогичной величины.

Особенности AC-измерений:

  • Форма сигнала — большинство бюджетных тестеров рассчитано на чистую синусоиду. Если форма искажена диммером или ИБП, погрешность может достигать 40 %.
  • Функция True RMS — профессиональные устройства вычисляют истинное среднеквадратичное значение, учитывая гармонические искажения. Это критично при диагностике импульсных блоков питания.
  • Частотный диапазон — бытовые модели обычно работают в пределах 45–400 Гц. Для высокочастотных сигналов в радиотехнике применяются специальные осциллографические пробники.

Механизм измерения в сетях AC часто опирается на использование токовых клещей, что позволяет избежать прямого контакта с опасным напряжением. При замере нагрузки инверторного кондиционера прибор с функцией True RMS покажет реальные данные, тогда как обычный амперметр выдаст заниженные показатели. Стоит помнить, что в сетях переменного тока полярность щупов не влияет на знак, однако расположение прибора относительно фазного провода важно для общей безопасности.

Грамотный контроль параметров тока обеспечивает безопасную эксплуатацию и точную диагностику любого оборудования. Для решения сложных технических задач компания «ЭТАЛОНПРИБОР» реализует сертифицированные электроизмерительные приборы, которые проходят строгий контроль качества. Использование профессионального оборудования способствует продлению срока службы систем и гарантирует высокий уровень безопасности при работе с электричеством любой сложности.

Подготовка и настройка измерительного устройства
1
Выбор типа тока — переключатель устанавливается в сектор DCA для постоянного или ACA для переменного.
2
Установка максимального диапазона — если предполагаемая величина неизвестна, работу начинают с самого высокого предела (обычно 10 А или 20 А).
3
Коммутация щупов — черный провод подключается в гнездо COM, а красный — в разъем, соответствующий выбранному диапазону (mA или 10A).
Интеграция прибора в электрическую схему
1
Разрыв цепи — необходимо разомкнуть соединение между источником питания и нагрузкой, отсоединив клемму или провод.
2
Подключение щупов — один контакт соединяется с проводом от источника, а второй — с нагрузкой. В цепях DC красный щуп направляют к «плюсу», а черный — к «минусу».
3
Подача питания — после проверки соединений включают источник, после чего на дисплее отображается искомое значение.
4
Оптимизация точности — если показания слишком малы, цепь обесточивают и переключают диапазон на более чувствительный.
Поиск тока утечки в электросистеме автомобиля
1
Подготовка — двигатель глушат, выключают освещение и зажигание, закрывают двери для имитации стоянки.
2
Подключение — снимают минусовую клемму АКБ. Мультиметр в режиме DCA включают в разрыв между клеммой аккумулятора и снятым проводом.
3
Анализ данных — нормой считается значение до 0,07 А. Если фиксируется 0,2 А и выше, в системе присутствует неисправность.
4
Локализация — поочередно извлекают предохранители. Когда показания упадут до нормы, проблемный контур будет найден.
