Тахометры и фототахометры: что это, отличия и преимущества каждого типа

Содержание:

• Основные разновидности измерительных приборов
• Устройство и принцип действия фототахометров
• Сравнение контактного и бесконтактного способов измерения
• Рекомендации по выбору устройства

Мониторинг динамических параметров вращающихся узлов — базовая задача в инженерной практике и техническом аудите. Точная фиксация частоты вращения позволяет контролировать производительность оборудования и оперативно выявлять отклонения от штатных режимов. В современной индустрии применение специализированных инструментов становится критическим фактором обеспечения промышленной безопасности.

Приборы для определения угловой скорости востребованы во многих сферах — от обслуживания авиационных двигателей до калибровки бытовой техники. Понимание фундаментальных принципов работы таких устройств помогает специалистам грамотно подходить к вопросам диагностики и сервисного сопровождения. Эффективность мониторинга напрямую коррелирует с точностью получаемых данных, что делает измерительный процесс неотъемлемой частью технологического цикла. В этом контексте компания «ЭТАЛОНПРИБОР», один из старейших участников рынка, предлагает обширный ассортимент контрольно-измерительного оборудования, включая тахометры и фототахометры, обеспечивая профессионалов надёжными решениями для любых задач.

Основные разновидности измерительных приборов

700

700

Современный сегмент контрольно-измерительной техники представлен широким спектром устройств, различающихся способом взаимодействия с объектом и методом обработки сигнала. Выбор конкретной модификации диктуется техническими условиями замера и конструктивной спецификой исследуемых механизмов.

Контактные измерительные системы

Контактные устройства представляют собой классическое решение, предполагающее непосредственное физическое сопряжение измерительного модуля с вращающейся деталью. Данный метод признан наиболее надёжным в ситуациях, когда обеспечен беспрепятственный доступ к торцевой части или поверхности вала.

Механизм передачи вращения

Принцип работы базируется на использовании шпинделя, который плотно прижимается к объекту. За счёт силы трения вращательный момент передаётся на внутренний вал прибора, где прецизионный датчик фиксирует количество оборотов. Такой подход позволяет получать данные напрямую, нивелируя воздействие внешних факторов, таких как уровень освещённости или запылённость рабочей зоны. Это гарантирует стабильность показаний даже в сложных промышленных условиях.

Разновидности измерительных насадок

Для адаптации к поверхностям различной конфигурации применяются сменные наконечники из эластичных материалов. Конусные насадки оптимальны для центровки в технологических углублениях валов, тогда как дисковые ролики расширяют функционал, позволяя измерять не только угловую, но и линейную скорость движения, например, на конвейерных лентах. Использование подходящей оснастки минимизирует погрешность, возникающую из-за неплотного прилегания или проскальзывания.

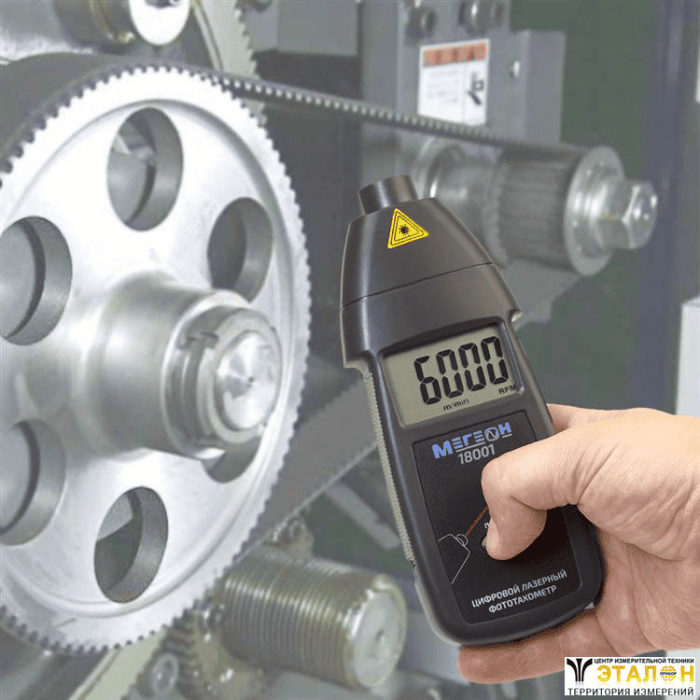

Бесконтактные оптические устройства

Бесконтактные приборы выполняют замеры дистанционно через световой канал связи. Данное технологическое направление активно развивается, поскольку позволяет проводить мониторинг без остановки оборудования и механического вмешательства в работу системы. Лазерные модели обычно соответствуют второму классу безопасности, что требует соблюдения мер предосторожности, но гарантирует отличную видимость точки прицеливания даже при интенсивном освещении.

Оптический метод фиксации

Устройство регистрирует флуктуации светового потока, отражённого от вращающегося элемента. Отсутствие механического контакта делает этот метод идеальным для работы с хрупкими узлами или высокоскоростными механизмами. Дистанционный съём данных исключает избыточное давление на вал, сохраняя исходные динамические характеристики исследуемого объекта в неизменном виде. Это особенно важно при диагностике маломощных двигателей, где любое внешнее сопротивление искажает результат.

Типы используемых излучателей

В современных модификациях применяются лазерные или светодиодные источники света, адаптированные под конкретные условия эксплуатации. Лазерные системы обеспечивают безупречную точность наведения на значительных дистанциях, в то время как светодиодные варианты являются экономичным решением для стандартных сервисных задач на коротких расстояниях. Выбор излучателя определяет не только дальность работы, но и способность прибора функционировать при наличии оптических помех.

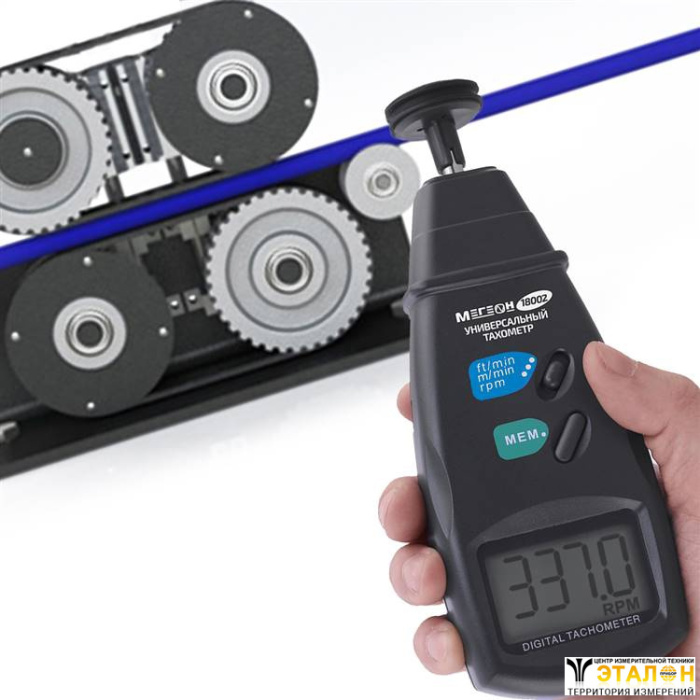

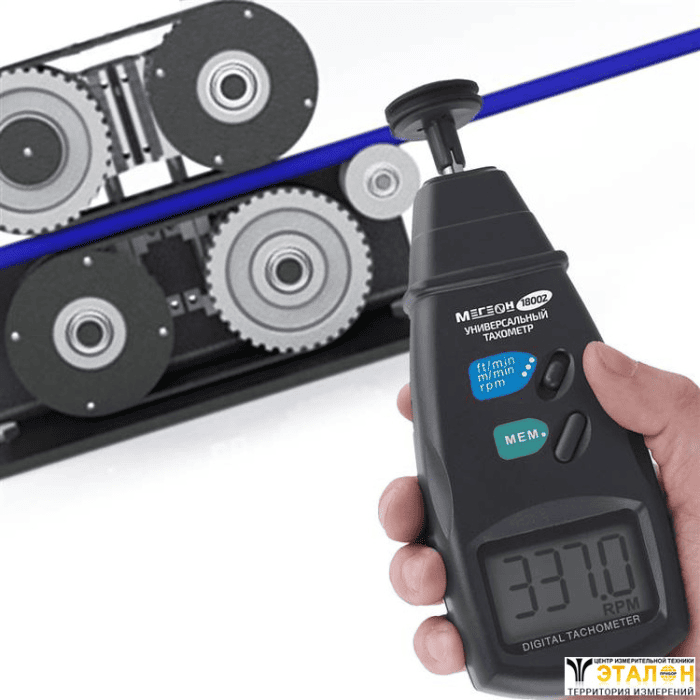

Универсальные комбинированные модели

Комбинированные решения интегрируют в едином корпусе возможности контактного и бесконтактного методов. Подобные инструменты пользуются наибольшим спросом среди профессиональных наладчиков и сервисных инженеров благодаря своей многофункциональности и способности адаптироваться к любым условиям замера.

Функциональная гибкость

Прибор оснащается как оптическим сенсором, так и съёмным механическим адаптером. Это позволяет специалисту оперативно переключаться между режимами: использовать лазер для диагностики труднодоступных вентиляторов или устанавливать контактную насадку для проверки скорости движения транспортёрной ленты. Такая универсальность избавляет от необходимости иметь при себе несколько узкоспециализированных инструментов.

Интегрированные системы обработки данных

Внутренняя архитектура таких устройств базируется на мощных микропроцессорах, способных корректно интерпретировать сигналы от датчиков разного типа. Единый интерфейс управления и встроенная память для хранения результатов существенно упрощают комплексную диагностику сложного промышленного оборудования, включающего разнотипные вращающиеся узлы. Автоматическое распознавание подключённой насадки сводит к минимуму риск ошибки оператора при настройке.

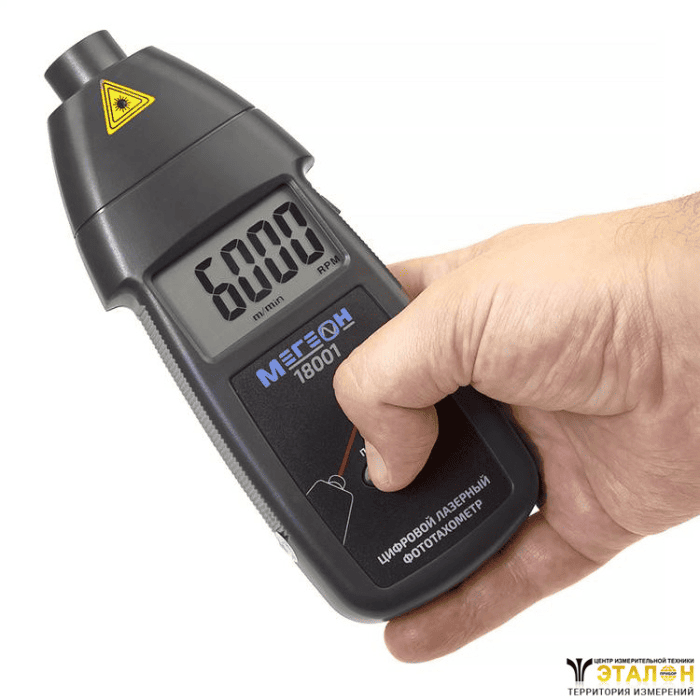

Устройство и принцип действия фототахометров

700

700

Функционирование фототахометров базируется на прецизионном взаимодействии оптических компонентов и электронной системы обработки сигналов. В отличие от механических аналогов, ключевую роль здесь играет не передача крутящего момента, а высокоточная регистрация временных интервалов между световыми импульсами.

Аппаратная архитектура фототахометра

Конструкция бесконтактного прибора представляет собой сложный комплекс, объединяющий оптический блок, систему фильтрации и вычислительный модуль. Каждый элемент спроектирован таким образом, чтобы минимизировать погрешности, возникающие при дистанционном съёме данных.

Оптическая головка и излучатель

Центральным компонентом является источник направленного излучения — лазерный диод или яркий светодиод. Он формирует узкосфокусированный луч, направляемый на поверхность вращающегося объекта. Лазерные излучатели предпочтительны для профессиональных измерений, так как их когерентный свет практически не рассеивается, позволяя работать с дистанции в несколько метров. Это обеспечивает высокую плотность светового потока на мишени.

Фотодетектор и система фильтрации

Приёмный канал оснащён чувствительным фотодатчиком, откалиброванным на определённую длину волны. Перед ним располагается оптический фильтр, отсекающий фоновое освещение и паразитные блики. Это гарантирует, что электроника будет реагировать исключительно на полезный сигнал, отражённый от целевой метки, игнорируя солнечный свет или цеховое освещение. Такая селективность критически важна для стабильности показаний.

Кварцевая стабилизация частоты

Для достижения высокой точности в электронную схему интегрируется кварцевый резонатор. Он генерирует эталонные импульсы с минимальным температурным дрейфом, что позволяет микропроцессору сопоставлять время между вспышками с высокой дискретностью. Это исключает накопление временных ошибок при длительном мониторинге и обеспечивает стабильность результатов вне зависимости от внешних условий.

Физические основы и алгоритм измерения

Процесс измерения угловой скорости бесконтактным способом требует создания искусственного оптического контраста на поверхности исследуемого узла. Без этого электронная система не сможет корректно выделить периодические изменения в отражённом световом потоке.

Применение световозвращающих маркеров

Для обеспечения корректной работы на вращающийся вал наносится полоска специальной отражающей ленты. Её микропризматическая структура возвращает падающий луч точно в сторону прибора. При вращении вала метка периодически пересекает зону освещения, создавая резкие всплески интенсивности света, которые фиксируются фотодетектором. Использование качественных маркеров значительно повышает дистанцию уверенного приёма сигнала.

Микропроцессорная обработка импульсов

Электронный блок подсчитывает количество зафиксированных вспышек за заданный интервал времени. Микропроцессор анализирует длительность пауз между импульсами и на основе этих данных вычисляет частоту вращения. Современные алгоритмы обеспечивают усреднение показаний в реальном времени, нивелируя влияние случайных пропусков сигнала на итоговый результат. Это позволяет получать достоверные данные даже при наличии вибраций.

Формирование итогового значения

После математической обработки данные преобразуются в цифровой формат и выводятся на ЖК-дисплей. В зависимости от настроек, устройство отображает скорость в оборотах в минуту либо пересчитывает её в линейные единицы, если в память предварительно введён диаметр вращающегося элемента. Пользователь получает готовую информацию без необходимости проведения дополнительных расчётов вручную.

Геометрия отражения сигнала

Эффективность замера напрямую зависит от угла падения луча на световозвращающую поверхность. Оптимальным считается отклонение не более 30 градусов от нормали, так как при больших углах интенсивность отражённого потока падает ниже порога чувствительности датчика. Правильное позиционирование гарантирует стабильный захват сигнала даже на значительном удалении от объекта.

Сравнение контактного и бесконтактного способов измерения

Выбор между контактным и бесконтактным методами определяется балансом между требуемой точностью, безопасностью процесса и физическими характеристиками оборудования. Каждый подход обладает специфическими особенностями, очерчивающими границы его эффективного применения в промышленности.

Анализ эффективности контактного метода

Контактный способ измерения сохраняет актуальность благодаря своей независимости от визуальных характеристик объекта. Однако прямое механическое взаимодействие с механизмом накладывает определённые технические ограничения на процесс диагностики.

Таблица: сравнение контактного и бесконтактного методов измерения

Отсутствие зависимости от освещения

Ключевым преимуществом контактных приборов является стабильность работы в любых условиях видимости. Поскольку данные передаются через механическую связь, на точность не влияют яркий свет, запылённость или наличие масляного тумана. Это делает метод незаменимым для работы в шахтах, закрытых боксах и при диагностике сильно загрязнённого оборудования, где оптические каналы связи неэффективны.

Проблема нагрузочного эффекта

Значимым недостатком считается внесение дополнительного сопротивления в работу вращающегося узла. Прижатие наконечника к валу создаёт тормозящий момент, способный заметно снизить скорость вращения маломощных двигателей или прецизионных механизмов. В таких сценариях полученные данные будут заниженными, что искажает реальную картину состояния системы и может привести к неверным выводам.

Фактор механического проскальзывания

При использовании насадок на замасленных или влажных поверхностях существует риск проскальзывания ролика. Это ведёт к недостоверности показателей, что требует от оператора тщательной очистки места контакта. Применение наконечников с высоким коэффициентом трения лишь частично решает проблему, не исключая её полностью при высоких ускорениях или значительных оборотах.

Особенности применения бесконтактной технологии

Бесконтактный метод, реализуемый в фототахометрах, обеспечивает качественно иной уровень взаимодействия с объектом. Он полностью исключает механическое влияние на систему, но предъявляет повышенные требования к подготовке зоны замера.

Максимальная безопасность и отсутствие износа

Использование оптического луча позволяет оператору находиться на безопасном удалении от быстродвижущихся частей машин. Это критически важно при диагностике открытых турбин, вентиляторов или шпинделей станков, где случайный контакт чреват травмами. Кроме того, отсутствие трения в измерительном узле исключает износ компонентов самого прибора, существенно продлевая срок его службы.

Чувствительность к состоянию поверхности

Основным ограничением фототахометрии является необходимость предварительной подготовки вала. Если поверхность обладает избыточным блеском или, напротив, поглощает свет, прибор не зафиксирует импульс без отражающей метки. Также работа может быть затруднена при сильной вибрации, из-за которой луч может периодически смещаться с узкой полоски маркера, вызывая прерывание сигнала.

Работа на высоких скоростях

Бесконтактный метод практически лишён механических ограничений по частоте вращения. Если подшипники контактного устройства могут перегреться при скоростях свыше 20 000 об/мин, то оптический прибор способен фиксировать значения до 100 000 об/мин и выше. Это делает его единственным инструментом для диагностики высокооборотных центрифуг и пневмоинструмента.

Дистанционные ограничения

Бесконтактные измерения имеют предел по расстоянию, зависящий от мощности излучателя и уровня фонового шума. В условиях сильной запылённости лазерный луч рассеивается, что может привести к потере сигнала. Оператору необходимо учитывать прозрачность среды и выбирать оптимальную дистанцию для сохранения достоверности данных в рамках паспортных характеристик устройства.

Рекомендации по выбору устройства

700

700

Подбор тахометра предполагает детальный анализ предстоящих задач, так как универсального решения для всех сценариев не существует. Грамотный выбор основывается на сопоставлении технических параметров устройства с реальными условиями эксплуатации на производственной площадке.

Ключевые технические характеристики

Эксплуатационные возможности прибора напрямую зависят от его характеристик, определяющих достоверность результатов. Рекомендуется выбирать модель с запасом по основным показателям. Время отклика также играет важную роль: для динамично меняющихся процессов необходимы устройства с частотой обновления данных не менее двух раз в секунду.

Диапазон измеряемых величин

Перед приобретением важно чётко определить границы оборотов, подлежащих контролю. Для тихоходных механизмов (конвейеры, тяжёлые валы) критичен нижний порог (от 0.5–1 об/мин). Для высокоскоростных шпинделей и турбин требуется модель, поддерживающая верхнюю планку в 50 000–100 000 об/мин, что чаще всего реализуется в лазерных исполнениях.

Разрешающая способность и погрешность

Разрешение определяет минимальный шаг изменения скорости, который прибор способен зафиксировать. Для прецизионной настройки оборудования оптимальны модели с разрешением 0.1 об/мин. Погрешность измерения для профессиональной диагностики не должна превышать ±0.05%, что гарантирует высокую точность экспертных заключений и надёжность мониторинга.

Метрологический контроль

Для работы в сферах государственного регулирования приборы должны быть внесены в Госреестр средств измерений. Регулярная поверка подтверждает соответствие заявленной точности и обеспечивает юридическую значимость результатов. Компания «ЭТАЛОНПРИБОР» с 2001 года осуществляет комплексные поставки измерительной техники, предлагая экспертный подбор и метрологическое сопровождение, включая поверку и калибровку измерительных приборов.

Эксплуатационные и сервисные возможности

Наряду с точностью, важную роль играют конструктивные особенности и наличие дополнительных функций, упрощающих процесс сбора и анализа данных в полевых условиях. Правильный выбор опций существенно повышает производительность труда технического персонала.

Класс защиты корпуса и ударопрочность

Промышленная эксплуатация часто сопряжена с воздействием пыли, влаги и риском случайных падений. Приборы с классом защиты IP54 и выше надёжно защищены от масляных брызг и мелкодисперсных частиц. Наличие прорезиненного чехла существенно повышает живучесть устройства при работе в жёстких цеховых условиях, предотвращая повреждение электроники.

Функции памяти и фиксации экстремумов

Современные цифровые модели автоматически сохраняют максимальное (MAX), минимальное (MIN) и последнее (LAST) значения. Это позволяет оператору сосредоточиться на удержании инструмента, не отвлекаясь на дисплей во время замера. Функция усреднения (AVG) помогает получить стабильный результат при работе с механизмами, имеющими неравномерный цикл вращения.

Возможность измерения линейной скорости

Для контроля движения транспортёрных лент или полотен пил следует выбирать модели с функцией расчёта линейной скорости (м/мин). В контактных устройствах это реализуется через роликовые насадки, а в бесконтактных — путём программного пересчёта угловой скорости после ввода диаметра вращающегося элемента. Это делает прибор более универсальным инструментом.

Эргономика и интерфейсы передачи данных

Эффективность использования инструмента зависит от эргономики и возможностей интеграции с внешними информационными системами. Современные требования к оборудованию включают возможность оперативной обработки и архивации больших массивов данных для последующего анализа.

Автономность и энергосбережение

Продолжительность работы от одного комплекта батарей критична для масштабных технических аудитов. Современные устройства оснащаются функцией автоотключения при бездействии и яркой подсветкой дисплея. Это предотвращает внезапную остановку измерительного процесса и обеспечивает комфортное считывание данных в затемнённых местах или при плохом освещении.

Связь с внешними устройствами

Интерфейсы USB или Bluetooth позволяют передавать накопленные данные на ПК для углублённого анализа. Специализированное ПО строит графики изменения скорости, помогая выявлять периодические вибрации или нестабильность привода. Такая интеграция превращает портативный прибор в полноценный инструмент для глубокой технической диагностики и прогнозирования отказов.

Эффективный контроль частоты вращения требует грамотного сочетания технологий и условий замера. Бесконтактные фототахометры обеспечивают безопасность и точность на высоких скоростях, в то время как контактные приборы остаются надёжным решением для агрессивных сред. Использование универсальных комбинированных моделей позволяет закрыть большинство диагностических задач, гарантируя долговечность оборудования. Для обеспечения точности измерений и получения квалифицированной поддержки в выборе и сервисном обслуживании приборов обращайтесь в центр измерительной техники «ЭТАЛОНПРИБОР». Здесь представлен широкий выбор тахометров и фототахометров, а также полный спектр услуг по их поверке, калибровке и ремонту.
