Толщиномеры: что это такое и как выбрать подходящий

1024

576

Содержание:

• Принцип работы и устройство толщиномера
• Основные виды толщиномеров
• Ключевые критерии выбора толщиномера
• Практическое руководство по проверке автомобиля
• Распространенные ошибки при использовании прибора

Толщиномер — это специализированный измерительный прибор для точного определения толщины материала или покрытия. Ключевая особенность этих устройств — использование метода неразрушающего контроля, который позволяет получать данные без нарушения целостности и структуры исследуемого объекта.

Принцип работы и устройство толщиномера

В основе работы толщиномера лежит один из нескольких физических принципов, благодаря которым при взаимодействии датчика с поверхностью получается определить точное значение толщины. Выбор метода зависит от конкретной задачи. В некоторых случаях необходимо измерить толщину нанесенного покрытия, например краски, в других — самого материала, к примеру, стенки трубы. Понимание механизмов работы прибора — ключ к его правильному выбору и эффективному использованию.

Современный цифровой толщиномер конструктивно состоит из нескольких узлов. Главный элемент — измерительный датчик (сенсор), который непосредственно контактирует с поверхностью и генерирует первичный сигнал. Этот сигнал поступает в электронный блок, где микропроцессор обрабатывает его, преобразует в понятные единицы измерения (микроны, миллиметры). Результат выводится на дисплей. Питание устройства обеспечивают, как правило, стандартные батарейки.

Методы измерения толщины покрытий

Эта категория приборов определяет толщину слоя, нанесенного на металлическое основание. Технология измерения напрямую зависит от физических свойств этой основы. Поэтому для разных металлов применяются разные методы.

Магнитный и электромагнитный методы

Этот принцип применяют для измерения толщины немагнитных покрытий (краски, лака, грунта, пластика) на ферромагнитных основаниях — металлах, которые притягиваются магнитом (стали, чугуне). Датчик прибора создает магнитное поле, взаимодействующее с подложкой. Слой покрытия выступает в роли зазора, ослабляющего это взаимодействие. Чем толще слой, тем слабее магнитная связь, что и фиксируется чувствительным сенсором, часто на основе эффекта Холла или принципа магнитной индукции.

Вихретоковый метод

Если основание изготовлено из токопроводящего, но неферромагнитного металла (алюминия, меди, титана), магнитный метод неэффективен. В таких случаях применяют вихретоковую технологию. Датчик генерирует высокочастотное переменное электромагнитное поле. Оно наводит в металлической подложке замкнутые электрические токи — так называемые вихревые токи. В свою очередь, они создают собственное поле, противодействующее полю датчика. Электроника прибора измеряет изменения параметров катушки (например, ее электрического сопротивления — импеданса), которые напрямую зависят от расстояния до металла, то есть от толщины покрытия.

Ультразвуковой метод измерения толщины материала

Для измерения толщины стенки объекта с односторонним доступом, например трубы или резервуара, применяют ультразвуковой метод. Он измеряет толщину самого материала, а не покрытия на нем.

Работа такого прибора схожа с эхолотом: специальный пьезоэлектрический преобразователь в датчике генерирует короткий ультразвуковой импульс. Импульс проходит сквозь материал, отражается от его противоположной поверхности и возвращается к датчику.

Прибор с высокой точностью измеряет время (t), за которое звуковая волна прошла путь туда и обратно. Зная скорость распространения звука (v) в конкретном материале (для стали — около 5920 м/с), толщина (h) вычисляется по формуле: h = (v × t) / 2. Деление на два необходимо, так как импульс проходит двойное расстояние. Для надежной передачи сигнала между датчиком и поверхностью требуется контактная жидкость (гель или масло). Существуют и более сложные модификации, способные измерять толщину металла через слой краски, автоматически вычитая толщину покрытия из результата.

Основные виды толщиномеров

1024

576

Толщиномеры различаются по принципу работы, конструкции и функционалу. Чтобы ориентироваться в этом многообразии, приборы классифицируют по нескольким ключевым признакам, что помогает подобрать устройство под конкретную задачу.

Классификация по принципу действия

Это фундаментальное разделение основано на физическом методе измерения. По этому критерию приборы делятся на несколько основных групп.

• Магнитные толщиномеры. Предназначены для измерения немагнитных покрытий на стальных (ферромагнитных) основаниях.
• Вихретоковые толщиномеры. Используются для измерения непроводящих покрытий на токопроводящих неферромагнитных основаниях, таких как алюминий или медь.
• Универсальные (комбинированные) толщиномеры. Самый популярный тип приборов для контроля покрытий. Они оснащены обоими датчиками (магнитным и вихретоковым) и автоматически определяют тип металлической подложки, переключаясь в нужный режим. Именно такие модели являются стандартом для проверки автомобилей и многих промышленных задач.
• Ультразвуковые толщиномеры. Применяются для измерения толщины самого материала (металла, пластика, стекла), а не покрытия на нем.

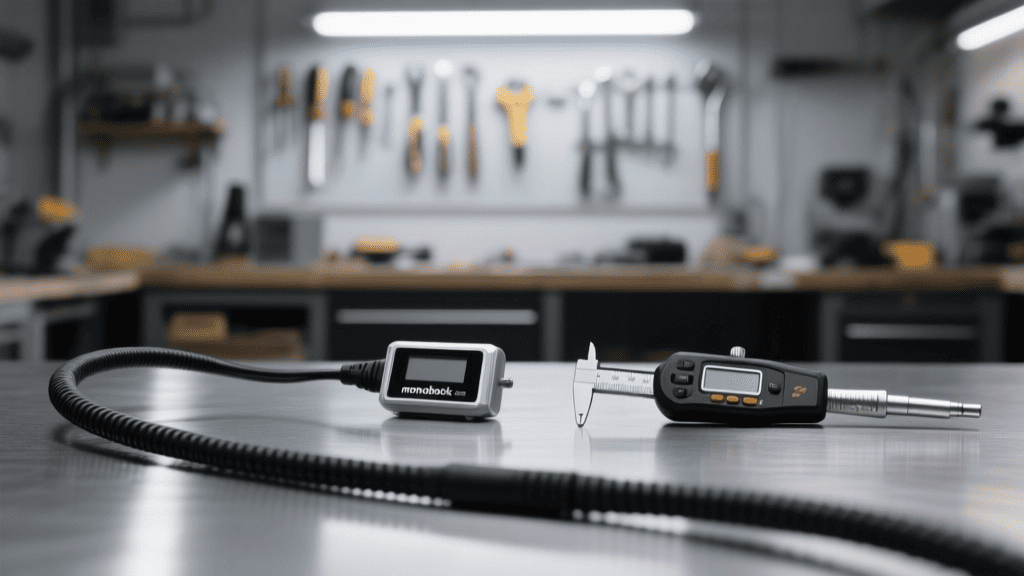

Различия в конструктивном исполнении

Конструкция прибора напрямую влияет на удобство работы, особенно в сложных условиях или труднодоступных местах.

Моноблочные устройства

В приборах этого типа измерительный датчик встроен непосредственно в корпус. Это компактное и простое решение, идеальное для измерений на больших ровных поверхностях, таких как крыша или двери автомобиля. Главное преимущество — отсутствие проводов и возможность работать одной рукой. Однако с помощью такого прибора неудобно, а порой и невозможно проводить замеры в узких местах — например, на внутренних частях порогов.

Приборы с выносным датчиком

У этих моделей измерительный датчик соединен с основным блоком гибким кабелем, что дает значительно больше свободы при работе со сложными объектами. Выносной датчик позволяет легко добраться до внутренних полостей или измерить толщину на криволинейных поверхностях. Основной блок с дисплеем в это время удобно лежит в руке. Это стандарт для профессионального использования.

Типы устройств по функциональным возможностям

Современные толщиномеры — это сложные цифровые устройства с широким набором функций, влияющих на удобство и эффективность работы.

Тип дисплея и индикации

Устаревшие аналоговые модели со стрелкой сегодня практически не используются из-за низкой точности. Современные приборы оснащаются цифровыми дисплеями. Базовые модели имеют простой монохромный ЖК-экран. Более продвинутые устройства оснащаются цветными OLED- или TFT-дисплеями с подсветкой, которые могут отображать графики и использовать цветовую индикацию для быстрой оценки результата (например, зеленый — норма, красный — превышение).

Работа с данными и память

Простейшие модели показывают только данные для текущего измерения. Более функциональные приборы оснащены встроенной памятью для сохранения десятков или тысяч результатов. Это позволяет создавать «карту измерений» объекта. Такие устройства часто имеют и статистические функции: автоматический расчет минимального, максимального и среднего значения. Профессиональные модели оснащаются интерфейсами USB или Bluetooth для выгрузки данных на компьютер, что необходимо для составления отчетов.

Ключевые критерии выбора толщиномера

1024

576

Выбор подходящего толщиномера требует комплексного анализа его технических и функциональных параметров. Чтобы прибор точно и надежно выполнял свои задачи, его характеристики необходимо соотносить с предполагаемыми условиями работы.

Ключевые метрологические характеристики

Это фундаментальные параметры, от которых напрямую зависит достоверность измерений.

Точность и погрешность

Точность — главный критерий. Она указывается в паспорте устройства в виде формулы: например, ±(2 % + 2) мкм. Это означает, что погрешность состоит из процента от измеряемой величины и постоянного значения. Для профессиональной диагностики следует выбирать приборы с погрешностью не более 3 %. Слишком высокая погрешность не позволит отличить заводской слой краски от тонкого ремонтного.

Диапазон и шаг измерений

Диапазон показывает, в каких пределах толщин прибор может работать. Для проверки автомобилей достаточно диапазона до 1500–2000 мкм (1,5–2 мм). Шаг измерений (разрешение) — это минимальное изменение толщины, которое прибор фиксирует. Профессиональные модели имеют шаг в 1 мкм. Это позволяет выявлять малейшие отклонения. Бюджетные устройства с шагом в 10 мкм подходят только для грубой оценки.

Универсальность по типу металлов

При проверке современных автомобилей критически важно, чтобы прибор мог работать как с черными (Fe, сталь), так и с цветными (NFe, алюминий) металлами. Многие производители используют алюминий для капотов, крыльев или дверей. Прибор, работающий только по стали, на алюминиевой детали покажет ошибку. Оптимальным выбором всегда является комбинированная модель с автоматическим определением типа подложки.

Конструкция датчика и корпуса

От физического исполнения прибора зависит удобство и точность работы в реальных условиях.

Тип и форма измерительного датчика

Выбор между встроенным (моноблок) и выносным датчиком зависит от задач. Для разового использования достаточно моноблока. Однако для регулярной проверки труднодоступных мест, таких как стойки и пороги, незаменима модель с выносным сенсором. Также важна форма наконечника: плоский подходит для ровных поверхностей, а сферический — для изгибов, так как он обеспечивает стабильный контакт.

Надежность и эргономика корпуса

Прибор часто используется в полевых условиях, поэтому его корпус должен быть прочным. Предпочтение стоит отдавать моделям из ударопрочного пластика с резиновыми вставками, которые амортизируют удары. Эргономичная форма и интуитивно понятное расположение кнопок также значительно упрощают работу.

Важные функциональные возможности и комплектация

Дополнительные опции могут существенно расширить возможности прибора и повысить комфорт его использования.

Функция калибровки

Это одна из важнейших функций для поддержания точности прибора. Со временем или из-за перепадов температур настройки датчика могут сбиваться. Возможность быстрой калибровки по «нулю» (на чистой металлической пластине) и по эталонным пленкам разной толщины позволяет вернуть прибору заводскую точность. Качественный толщиномер всегда комплектуется калибровочными пластинами и набором эталонных пленок.

Дисплей и интерфейс

Экран прибора должен быть легкочитаемым при любом освещении. Для работы на улице необходим дисплей с высокой контрастностью, а для использования в гараже требуется наличие подсветки. Русифицированный интерфейс и понятное меню избавят от необходимости постоянно заглядывать в инструкцию.

Скорость работы и режимы измерения

Скорость отклика — важный параметр для профессионалов. Быстрые модели производят замер менее чем за секунду, что экономит время при осмотре. Еще одна полезная функция — режим непрерывного измерения: он позволяет вести датчиком по поверхности, а прибор будет в реальном времени отображать толщину, помогая быстро найти границы ремонтной зоны.

Условия эксплуатации

Обратите внимание на заявленный производителем диапазон рабочих температур. Если планируется использовать прибор на улице в холодное время года, выбирайте морозостойкие модели. Они способны корректно работать при отрицательных температурах.

Комплектация и питание

Обратите внимание на комплектацию. Наличие удобного чехла или кейса для хранения и транспортировки прибора является большим плюсом. Большинство моделей работают от стандартных батареек (ААА или «Крона»). Наличие функции автоматического отключения поможет продлить срок их службы.

Практическое руководство по проверке автомобиля

1024

576

Правильное использование толщиномера — это системный процесс, который включает подготовку, грамотное измерение и верную интерпретацию данных. Четкий алгоритм действий позволит даже новичку с высокой вероятностью выявить скрытые кузовные дефекты и избежать покупки проблемного автомобиля.

Этап 1: подготовка и калибровка прибора

Точность результата напрямую зависит от правильной подготовки. Поверхность автомобиля должна быть чистой и сухой. Грязь, пыль или влага создают дополнительный зазор между датчиком и металлом, что приводит к завышению показаний. Протрите предполагаемые точки замера чистой микрофиброй.

Следующий критически важный шаг — калибровка. Эта процедура необходима, если устройство долго не использовалось или температура окружающей среды сильно изменилась. Следуя инструкции, выполните калибровку по «нулю» на чистой металлической пластине из комплекта, а затем проверьте показания на эталонной пленке известной толщины (например, 100 мкм).

Этап 2: методика комплексной проверки кузова

Проверку автомобиля следует проводить системно, двигаясь от одного элемента к другому. Начинать измерения рекомендуется с крыши. Она повреждается реже всего, поэтому толщина ее лакокрасочного покрытия (ЛКП), скорее всего, является заводской. Сделайте 3–5 замеров в разных точках крыши, чтобы определить эталонное значение для сравнения.

Далее последовательно проверяйте каждый кузовной элемент: капот, крышку багажника, крылья, двери, стойки и пороги. На каждой крупной детали делайте не менее 5–7 замеров в центре, по углам и по краям, используя так называемый шахматный порядок. Датчик прибора прикладывайте строго перпендикулярно поверхности, плавно, но уверенно, до фиксации показания на дисплее.

Особое внимание уделите силовым элементам: стойкам кузова (передним, центральным, задним) и дверным проемам, включая внутренние части. Ремонт в этих зонах свидетельствует о серьезном ДТП. Сравните показания на симметричных стойках. Также осмотрите болты крепления дверей и крыльев. Сбитая на них краска — косвенный признак того, что деталь снималась для ремонта.

Этап 3: анализ и интерпретация показаний

Для правильной расшифровки важны не только абсолютный показатель, но и разброс значений по одной детали и их сравнение с соседними элементами.

Таблица: расшифровка показаний толщиномера при проверке автомобиля

Заводское лакокрасочное покрытие (70–180 мкм)

Толщина оригинального ЛКП у большинства автомобилей находится в этом диапазоне. Показатели могут незначительно отличаться в зависимости от марки: у азиатских авто (Toyota, Hyundai) они обычно составляют 80–120 мкм, у европейских (Volkswagen, BMW) — 100–160 мкм. Небольшой разброс в 10–20 мкм по одной детали является нормой.

Вторичный окрас (180–300 мкм)

Равномерно завышенные значения по всей площади детали, заметно превышающие эталонные (с крыши), — верный признак нанесения второго слоя краски или лака. Такой ремонт часто выполняют для устранения косметических дефектов без шпаклевки. Само по себе это не всегда критично, но является поводом для более тщательной проверки.

Ремонт с использованием шпаклевки (свыше 300 мкм)

Показания от 300 до 1000 мкм (1 мм) и выше однозначно говорят о серьезном ремонте со шпаклевкой. Чем толще слой, тем серьезнее было повреждение. Такие детали требуют пристального внимания, так как некачественный ремонт со временем может привести к растрескиванию ЛКП. Значения свыше 2000 мкм (2 мм) могут указывать на очень грубый ремонт.

Оценка разброса показаний и выявление локального ремонта

Резкие перепады толщины на одной детали — признак локального (точечного) ремонта. Например, если на большей части крыла показания составляют 120 мкм, а в одном углу они «подскакивают» до 400–500 мкм, это указывает на зашпаклеванное и подкрашенное повреждение. Плавное увеличение толщины к краю детали может свидетельствовать о ремонте с переходом на соседний элемент.

Распространенные ошибки при использовании прибора

Даже точный прибор может дать неверные показания при нарушении методики измерений. Рассмотрим распространенные ошибки, которые искажают данные и приводят к неверным выводам.

Влияние состояния и геометрии поверхности

Датчик прибора чувствителен к тому, что находится между ним и металлом, а также к форме самой поверхности. Частая ошибка — измерения на грязной или влажной поверхности. Слой грязи или воды создает зазор, который прибор суммирует с толщиной ЛКП, завышая показания. В местах сколов и царапин толщина будет занижена.

Не менее важна и геометрия детали. Датчик должен плотно прилегать к поверхности. При измерении на сильно изогнутых элементах или ребрах жесткости плоский датчик не может обеспечить полного контакта, что приводит к искажениям. Кроме того, существует «краевой эффект»: из-за рассеивания магнитного поля показания на расстоянии 1–2 см от края детали всегда будут ниже, чем в центре. Поэтому замеры следует проводить на ровных участках.

Методические ошибки оператора

Часто причиной недостоверных данных становятся действия пользователя. Критическая ошибка — пренебрежение калибровкой, что приводит к систематической погрешности, особенно при смене температуры.

Еще один источник проблем — неправильное позиционирование датчика. Его необходимо прикладывать к поверхности строго перпендикулярно. Любой наклон изменяет геометрию магнитного поля и приводит к неточным показаниям. Важно также найти правильное усилие нажатия: слишком слабое не обеспечит контакта, а чрезмерное может исказить результат, особенно на мягких покрытиях.

Влияние внешних условий и состояния прибора

Точность измерений зависит не только от оператора, но и от окружающей среды и технического состояния самого устройства.

Температурные эффекты

Большинство толщиномеров рассчитаны на работу в определенном температурном диапазоне — обычно от 0 до +40 °C. Замеры на раскаленной под солнцем или, наоборот, промерзшей поверхности могут привести к существенным погрешностям. Перед началом работы дайте прибору и автомобилю «привыкнуть» к одинаковой температуре, подержав их в одном помещении или в тени.

Влияние уровня заряда батареи

Низкий уровень заряда элементов питания — одна из неочевидных причин неточных показаний. В некоторых моделях при разряде батареи электроника начинает работать нестабильно. Это может приводить к случайным скачкам значений, а также к систематическому занижению или завышению результатов. Всегда используйте свежие батареи и следите за индикатором заряда на дисплее.

Неверная интерпретация результатов

Получить точные цифры — лишь половина дела. Ошибки часто возникают на этапе анализа данных, когда пользователь делает поспешные выводы.

Самая грубая ошибка — судить о состоянии детали по одному замеру. Заводская толщина ЛКП никогда не бывает идеально равномерной. Поэтому для объективной оценки необходимо сделать серию из 3–5 замеров в разных точках и ориентироваться на среднее значение.

Еще одно заблуждение — слепо доверять универсальным таблицам толщин из интернета. Технологии окраски у разных производителей отличаются. Всегда сравнивайте показания не с абстрактной таблицей, а с эталонным значением, полученным с крыши именно этого автомобиля.

Толщиномер — это не просто измеритель, а инструмент для объективной оценки. Понимание принципов его работы, правильный выбор модели и соблюдение методики измерений позволяют получать достоверные данные. Для решения профессиональных задач в промышленности, строительстве или диагностике важно использовать сертифицированные толщиномеры с подтвержденными метрологическими характеристиками.

Именно такие данные становятся надежной основой для принятия взвешенных решений. Центр измерительной техники «Эталонприбор» предлагает широкий ассортимент профессиональных приборов для контроля толщины покрытий и материалов, а инженеры компании готовы оказать экспертную помощь в подборе оборудования под конкретные производственные или исследовательские задачи.
