Виброметр: назначение, принцип работы и сферы применения

1024

576

Содержание:

• Принцип работы и устройство виброметра
• Основные измеряемые параметры вибрации
• Классификация и виды виброметров
• Ключевые сферы применения прибора
• Критерии выбора подходящего виброметра

Виброметр — это специализированный прибор для количественной оценки параметров механических колебаний, который трансформирует динамическое движение объекта в измеряемые показатели. Он служит «мостом» между миром физических вибраций, часто невидимых глазу, и областью точных цифровых данных, собираемых для анализа.

Такие измерения важны для технической диагностики и мониторинга. Способность регистрировать и анализировать вибрационные процессы дает ценную информацию о динамическом состоянии различных объектов: от промышленных агрегатов до строительных конструкций. Это делает виброметр ключевым инструментом для объективной оценки.

Принцип работы и устройство виброметра

Работа виброметра основана на фундаментальных физических законах, лежащих в основе преобразования сигнала, и взаимодействии этого сигнала с конструктивными элементами прибора. Сочетание чувствительного датчика и электронного блока позволяет с высокой точностью фиксировать и анализировать вибрационные процессы.

Физические основы преобразования сигнала

В основе работы любого виброметра лежит физический принцип преобразования механической энергии в электрическую. Процесс начинается, когда датчик, установленный на вибрирующем объекте, испытывает механические воздействия. Внутри датчика эти воздействия вызывают физические эффекты, которые генерируют электрический сигнал, полностью повторяющий характеристики исходной вибрации по форме, частоте и амплитуде.

Наиболее распространенной технологией является пьезоэлектрический эффект. Он заключается в способности некоторых кристаллических материалов, таких как кварц или специальная пьезокерамика, генерировать электрический заряд при механической деформации. Величина этого заряда прямо пропорциональна силе приложенного воздействия. Это позволяет точно измерять ускорение, с которым колеблется объект. Благодаря своей надежности, широкому частотному диапазону и отсутствию движущихся частей пьезоэлектрические датчики стали промышленным стандартом.

Существуют и другие методы преобразования. Например, вихретоковые датчики, которые часто используют в стационарных системах мониторинга турбин, измеряют изменение зазора между наконечником датчика и поверхностью вала для прямой регистрации виброперемещения. Лазерные виброметры, в свою очередь, используют оптический эффект Доплера для бесконтактного измерения.

Ключевые конструктивные элементы виброметра

Конструктивно прибор можно разделить на два функциональных блока, работающих в тандеме: первичный преобразователь, который непосредственно «ощущает» вибрацию, и электронный блок, который «осмысливает» полученную информацию.

Первичный преобразователь (датчик вибрации)

Датчик, или акселерометр, является «органом чувств» прибора. Его главная задача — максимально точно воспринять механические колебания и преобразовать их в первичный электрический сигнал. Внутри прочного металлического корпуса датчика находится чувствительный элемент (пьезокристалл), механически связанный с небольшой инерционной массой. Когда корпус датчика колеблется вместе с объектом, инерционная масса стремится оставаться на месте, оказывая давление на пьезоэлемент и генерируя электрический заряд. Качество крепления датчика к поверхности (с помощью шпильки, магнита или щупа) критически важно. Дело в том, что оно напрямую влияет на точность передачи высокочастотных колебаний.

Электронный блок обработки и анализа

Этот блок является «мозгом» прибора. Он получает слабый электрический сигнал от датчика и выполняет его многоступенчатую обработку. Сигнал проходит через предусилитель, а аналого-цифровой преобразователь (АЦП) переводит его в цифровой формат. После оцифровки микропроцессор с помощью встроенных алгоритмов и цифровых фильтров очищает сигнал от помех и выполняет математические вычисления. Например, путем интегрирования сигнала ускорения он может рассчитать значения виброскорости и виброперемещения. Итоговые результаты выводятся на дисплей и могут быть сохранены во внутренней памяти.

Основные измеряемые параметры вибрации

700

626

Виброметр показывает не одно число, а целый комплекс параметров, каждый из которых несет уникальную информацию о характере и источнике колебаний. Для полной картины вибрационного состояния объекта анализируются как базовые физические величины, так и более сложные характеристики сигнала. Выбор измеряемого параметра зависит от типа оборудования и диагностической задачи.

Фундаментальные параметры вибрации

В основе вибродиагностики лежат три взаимосвязанные физические величины, описывающие колебательный процесс: виброперемещение, виброскорость и виброускорение. Они математически связаны через операции интегрирования и дифференцирования. Современные цифровые виброметры измеряют первичный сигнал (обычно ускорение) и затем с высокой точностью вычисляют два других параметра, позволяя специалисту выбрать наиболее информативный для решения конкретной задачи.

Таблица: сравнение фундаментальных параметров вибрации по ключевым характеристикам

Виброперемещение (Displacement)

Этот параметр показывает расстояние, на которое колеблющаяся точка отклоняется от своего положения равновесия, и измеряется в микрометрах (мкм). Виброперемещение наиболее информативно в низкочастотном диапазоне (до 20 Гц). Оно отражает реальную амплитуду движения детали, что критически важно для оценки механических зазоров, биения валов или диагностики дефектов медленно вращающихся механизмов, например разбалансировки ротора на низких оборотах.

Виброскорость (Velocity)

Виброскорость определяет, как быстро изменяется положение колеблющегося тела, и измеряется в миллиметрах в секунду (мм/с). Этот параметр является наиболее универсальным для общей оценки состояния большинства промышленных машин (насосов, двигателей, вентиляторов) в среднечастотном диапазоне (10–1000 Гц). Его популярность обусловлена тем, что уровень виброскорости наилучшим образом коррелирует с разрушительной энергией вибрации. Именно поэтому международные стандарты, например ISO 10816, нормируют допустимые уровни вибрации по этому показателю.

Виброускорение (Acceleration)

Виброускорение показывает, как быстро меняется скорость колеблющейся точки, и измеряется в метрах на секунду в квадрате (м/с²) или в единицах g. Этот параметр наиболее чувствителен к высокочастотным колебаниям (свыше 1 кГц). Он незаменим для диагностики процессов и явлений, генерирующих короткие ударные импульсы: дефектов подшипников качения, проблем в зубчатых зацеплениях, кавитации в насосах. Поскольку ускорение пропорционально силе, его измерение позволяет оценивать динамические нагрузки на узлы.

Частотные и временные характеристики сигнала

Помимо общих уровней, для глубокой диагностики важен анализ структуры самого вибрационного сигнала.

Частота колебаний

Частота показывает, сколько полных циклов колебаний происходит за одну секунду, и измеряется в герцах (Гц). Анализ частотного спектра (результат быстрого преобразования Фурье, FFT) позволяет разложить сложный вибрационный сигнал на простые составляющие и точно определить, какой узел машины является источником проблемы. Например, пик на частоте вращения вала указывает на дисбаланс, а пики на более высоких частотах могут свидетельствовать о дефектах подшипников или зубьев шестерен.

Среднеквадратичное значение (RMS)

Это эффективное значение вибрации, пропорциональное ее энергии и разрушительной способности. RMS является основным стандартизированным параметром для оценки общего состояния машины, так как усредняет энергию сигнала за время измерения и менее чувствительно к случайным пикам.

Пиковое значение (Peak)

Это максимальное мгновенное значение амплитуды за период измерения. Данный параметр важен для оценки ударных нагрузок и риска механического соударения деталей, когда максимальное отклонение превышает допустимые зазоры.

Фаза вибрации

Фаза описывает временное соотношение между вибрационным сигналом и некоторым опорным сигналом (например, меткой на вращающемся валу). Измерение фазы в градусах критически важно для таких задач, как динамическая балансировка роторов, диагностика несоосности и построение анимированных моделей движения конструкции (ODS). Оно позволяет определить, как именно движется деталь (а не только с какой интенсивностью).

Специализированные диагностические параметры

В современных виброанализаторах реализованы сложные алгоритмы для расчета дополнительных параметров, позволяющие выявлять скрытые дефекты.

Крест-фактор (Crest Factor)

Это отношение пикового значения (Peak) к среднеквадратичному (RMS). У нового, исправного подшипника этот коэффициент невелик. При появлении дефектов, таких как трещина на дорожке качения, возникают короткие, но мощные ударные импульсы. Это приводит к резкому росту пикового значения при почти неизменном RMS и, как следствие, к увеличению крест-фактора, что служит надежным индикатором зарождающейся неисправности.

Огибающая сигнала (Envelope)

Мощный метод для ранней диагностики дефектов подшипников качения. Алгоритм отфильтровывает низкочастотные составляющие вибрации от других узлов машины и анализирует только высокочастотный «шум». Это позволяет выделить слабые, но периодически повторяющиеся ударные импульсы от прохождения шарика или ролика по дефекту, которые были бы невидимы на фоне общей вибрации.

Классификация и виды виброметров

Виброметры значительно отличаются по принципу действия, функциональности и конструктивному исполнению. Выбор конкретного типа устройства диктуется задачами: от быстрой оценки общего уровня вибрации до сложной диагностики и непрерывного мониторинга критически важного оборудования.

Классификация по принципу действия (типу преобразователя)

Фундаментальное различие между виброметрами заключается в физическом принципе, который используется в их датчиках для преобразования механических колебаний в электрический сигнал.

Пьезоэлектрические виброметры

Это наиболее распространенный и универсальный тип приборов в современной промышленности. Их работа основана на пьезоэффекте, благодаря которому датчик-акселерометр генерирует электрический заряд, пропорциональный ускорению. Такие виброметры обладают широким частотным и динамическим диапазоном, высокой надежностью и долговечностью. Они являются стандартом для диагностики большинства вращающихся машин. В каталоге Центра Измерительной Техники «ЭТАЛОНПРИБОР» представлены как портативные, так и стационарные модели от ведущих производителей.

Индукционные виброметры

В этих приборах используется принцип электромагнитной индукции: катушка, связанная с инерционной массой, перемещается в поле постоянного магнита, генерируя ЭДС, пропорциональную скорости вибрации. Такие датчики исторически применялись для измерения низкочастотных колебаний. Но сегодня они менее распространены из-за больших габаритов и более узкого частотного диапазона по сравнению с пьезоэлектрическими аналогами.

Бесконтактные (лазерные) виброметры

Это высокотехнологичные устройства, использующие оптические методы для измерения вибрации без физического контакта с объектом. Их работа основана на эффекте Доплера. Лазерный луч направляется на вибрирующую поверхность, и по изменению частоты отраженного света вычисляются параметры колебаний. Лазерные виброметры незаменимы для измерения вибрации горячих, вращающихся, очень легких или труднодоступных объектов, но их стоимость значительно выше, чем у контактных приборов.

Классификация по функциональным возможностям

В зависимости от сложности обработки сигнала приборы делятся на простые измерители и многофункциональные анализаторы.

Виброметры общего назначения («виброручки»)

Это компактные приборы, предназначенные для оперативной оценки общего уровня вибрации (обычно СКЗ виброскорости). Они позволяют быстро провести экспресс-диагностику по принципу «хорошо/плохо», сравнивая измеренное значение с пороговыми уровнями из стандартов. Такие устройства не отвечают на вопрос о причине повышенной вибрации, но служат эффективным инструментом для первичного контроля.

Виброанализаторы

Это сложные диагностические комплексы, которые не только измеряют общий уровень, но и способны выполнять спектральный анализ сигнала с помощью быстрого преобразования Фурье (FFT). Разложение вибрации на частотные составляющие позволяет точно идентифицировать источник неисправности: дисбаланс, несоосность, дефекты подшипников и многое другое. Виброанализаторы оснащены большим объемом памяти, дисплеями для отображения графиков и возможностью передачи данных на ПК. Существуют также многоканальные анализаторы для одновременной обработки сигналов с нескольких датчиков.

Классификация по количеству осей измерения

Важным классификационным признаком является пространственная ориентация измерений, определяемая конструкцией датчика.

Стандартные виброметры оснащаются одноосевыми (однокомпонентными) датчиками, которые измеряют вибрацию только в одном направлении. Этого достаточно для большинства рутинных задач. Однако для комплексного анализа пространственного движения машины применяются трехосевые (триаксиальные) датчики. Они состоят из трех независимых чувствительных элементов, расположенных во взаимно перпендикулярных направлениях (X, Y, Z), и позволяют одновременно получить полную картину вибрации в одной точке, что необходимо для построения 3D-моделей движения и диагностики сложных дефектов.

Классификация по конструктивному исполнению и мобильности

По способу применения и габаритам приборы делятся на переносные и стационарные.

Портативные виброметры

К этой категории относятся все переносные устройства: от простых «виброручек» до сложных анализаторов. Они питаются от аккумуляторов и предназначены для периодических измерений в рамках маршрутных обходов. Их главное преимущество — мобильность и возможность обследовать большое количество единиц оборудования одним прибором. Широкий ассортимент портативных виброметров — от базовых моделей до многофункциональных систем — позволяет подобрать решение для любого бюджета и задачи.

Стационарные системы мониторинга

Это промышленные комплексы для непрерывного (24/7) контроля состояния критически важного оборудования, такого как турбины или мощные компрессоры. Датчики установлены на агрегате постоянно. Они подключены к модулю сбора данных, который в реальном времени передает информацию в систему управления производством. Такие системы автоматически отслеживают тренды, выдают предупреждения и могут инициировать аварийную остановку машины для предотвращения катастрофических разрушений.

Ключевые сферы применения прибора

1024

576

Виброметр является незаменимым инструментом во многих отраслях: от тяжелой промышленности до строительства. Его практическая ценность заключается в способности предоставлять объективные данные для решения широкого спектра задач: от диагностики неисправностей и контроля качества до обеспечения безопасности персонала.

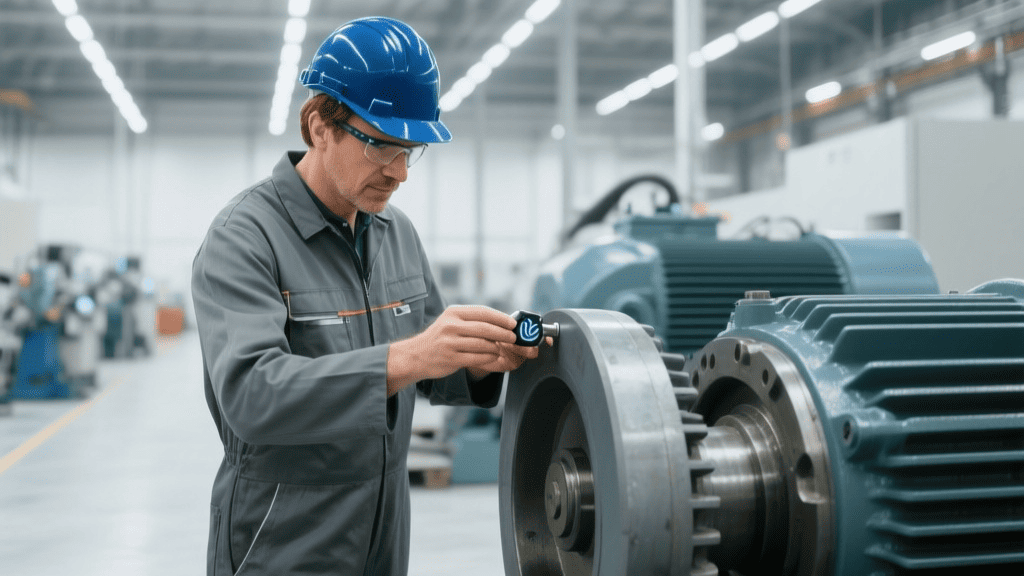

Диагностика и мониторинг промышленного оборудования

Наиболее обширная область применения виброметров — техническое обслуживание и ремонт (ТОиР) промышленного оборудования. Вибрация служит главным индикатором «здоровья» практически любой машины с вращающимися частями.

Выявление дисбаланса и несоосности

Дисбаланс ротора и несоосность валов — две самые частые причины повышенной вибрации и преждевременного износа машин. С помощью виброанализатора эти проблемы точно диагностируются по амплитуде и фазе вибрации на оборотной частоте. Это позволяет провести высокоточную балансировку ротора или центровку валов прямо на месте, значительно продлевая срок службы подшипников, муфт и уплотнений.

Контроль состояния подшипников качения

Подшипники — один из самых уязвимых узлов. Их внезапный выход из строя может привести к серьезной аварии. Виброметры с функцией анализа огибающей высокочастотного сигнала способны обнаруживать дефекты подшипников (трещины, сколы) на самой ранней стадии. Это позволяет запланировать замену подшипника во время планового останова, избегая дорогостоящих аварийных простоев.

Анализ зубчатых и ременных передач

В редукторах и мультипликаторах виброметр помогает диагностировать износ зубьев, нарушение шага зацепления и появление трещин. Специфические частоты в спектре вибрации точно указывают на проблемную пару шестерен. У ременных передач прибор используется для выявления дефектов ремней, шкивов и оценки правильности их натяжения.

Диагностика электрических машин

Вибрационный анализ является мощным инструментом для выявления неисправностей в электрической части асинхронных двигателей. Анализ спектра вибрации позволяет обнаруживать неполадки, связанные с электромагнитными силами, например трещины в роторе типа «беличья клетка» или проблемы с обмоткой статора. Своевременное выявление таких дефектов позволяет предотвратить внезапный отказ двигателя, особенно в сочетании с данными от анализаторов качества электроэнергии.

Контроль качества и анализ конструкций

Виброметры активно используются не только в эксплуатации, но и на этапах производства, монтажа и обследования статических конструкций.

Приемо-сдаточные испытания

На заводах-изготовителях каждый агрегат проходит вибрационные испытания на стенде. Виброметр подтверждает, что уровень вибрации нового изделия соответствует паспортным данным и стандартам качества. Эти измерения служат отправной точкой для дальнейшего контроля.

Пусконаладочные работы

После монтажа оборудования на месте его эксплуатации обязательно проводится вибрационная наладка. Это позволяет убедиться в качестве монтажа, отсутствии напряжений в корпусе и провести окончательную балансировку для обеспечения долгого срока службы.

Выявление резонанса

Резонанс — опасное явление, при котором частота работы машины совпадает с собственной частотой колебаний конструкции. Это приводит к резкому росту амплитуды вибрации. С помощью виброметра и ударного теста инженеры определяют собственные частоты конструкций и принимают меры по их изменению. Более сложные виброанализаторы позволяют проводить модальный анализ — полное исследование динамических свойств конструкции, что критически важно при проектировании.

Обеспечение безопасности и мониторинг окружающей среды

Важной сферой применения виброметров является охрана труда и экологический контроль.

Аттестация рабочих мест

Длительное воздействие вибрации на организм человека приводит к развитию профессиональных заболеваний. Специализированные виброметры используются для измерения уровней локальной (от ручного инструмента) и общей вибрации (на рабочем месте оператора). Это нужно, чтобы оценить риски для здоровья персонала.

Строительный мониторинг

При проведении строительных работ, таких как забивка свай, в условиях плотной городской застройки виброметры устанавливаются на соседних зданиях. Они непрерывно контролируют уровень вибрации, чтобы не допустить повреждения фундаментов и стен существующих сооружений.

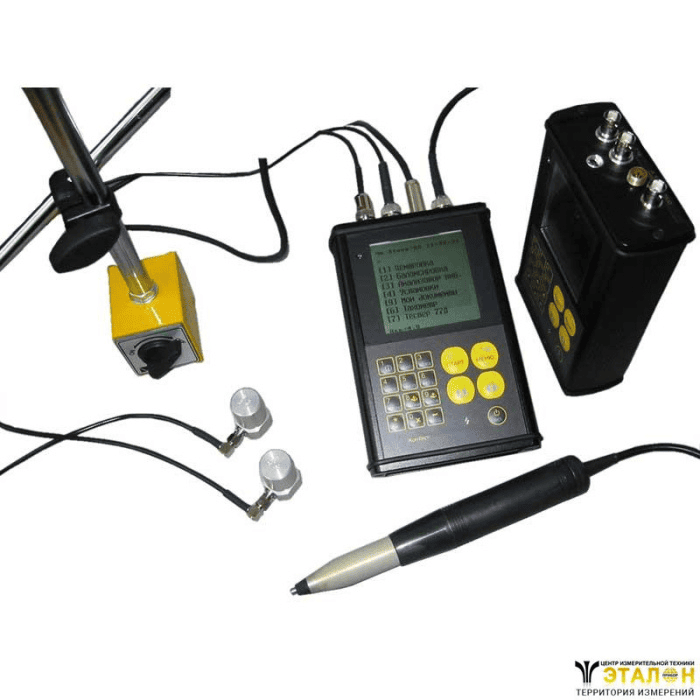

Критерии выбора подходящего виброметра

1024

576

Выбор оптимального виброметра зависит от точности диагностики и конкретных производственных задач. Чтобы подобрать подходящее устройство, необходимо сопоставить его технические характеристики с вашими целями, поскольку универсальных решений не существует.

Определение задач и функциональных возможностей

Первый шаг — четко определить, для чего будет использоваться прибор. От этого зависит требуемый уровень его сложности и функциональности.

Базовый контроль или углубленная диагностика

Если ваша задача — проводить регулярные обходы для быстрой оценки состояния оборудования по принципу «в норме / не в норме», достаточно простого виброметра («виброручки»). Если же требуется находить причины неисправностей, необходим виброанализатор с функцией спектрального анализа (FFT). Он позволит определить, вызвана ли вибрация дисбалансом, несоосностью или дефектом подшипника.

Специализированные функции

Для решения конкретных задач могут потребоваться дополнительные функции. Например, для ранней диагностики подшипников критически важна функция анализа огибающей. Для проведения балансировки роторов «на месте» необходим прибор с соответствующей программой и возможностью подключения датчика фазы. Наличие ПО для ПК позволяет вести базу данных по оборудованию и отслеживать тренды.

Ключевые технические и метрологические характеристики

После определения задач необходимо оценить технические параметры прибора, чтобы убедиться, что он сможет корректно измерять вибрацию вашего оборудования.

Частотный диапазон

Это одна из важнейших характеристик. Диапазон частот виброметра должен соответствовать рабочим частотам вашего оборудования и частотам проявления дефектов. Для низкооборотных машин важна точность на низких частотах (от 2–5 Гц). Для диагностики подшипников и редукторов требуется широкий диапазон, доходящий до 5–10 кГц и выше. Также важен динамический диапазон — способность измерять как слабые, так и сильные вибрации.

Тип датчика и способ крепления

Наиболее универсальны приборы с внешним пьезоэлектрическим акселерометром. Способ его крепления напрямую влияет на точность. Ручной щуп удобен для экспресс-оценки, но ограничивает верхнюю границу частот. Магнитное крепление обеспечивает более надежный контакт. Для получения максимально точных данных, особенно на высоких частотах, необходимо жесткое крепление датчика на шпильку.

Точность и метрологическое обеспечение

Для ответственных измерений прибор должен иметь приемлемую погрешность (не более 5–10 %). Если ваша деятельность подлежит государственному надзору, обязательным требованием является наличие прибора в Государственном реестре средств измерений и действующее свидетельство о поверке. Наличие у поставщика собственной метрологической службы, как в Центре Измерительной Техники «ЭТАЛОНПРИБОР», является гарантией того, что вы получите полностью готовый к работе и поверенный прибор.

Условия эксплуатации и конструктивное исполнение

Виброметр часто используется в суровых промышленных условиях, поэтому его физическая надежность не менее важна, чем электронная «начинка».

Защита корпуса и климатическое исполнение

Для работы в запыленных цехах или на открытом воздухе следует выбирать прибор с классом защиты корпуса не ниже IP54. Важно учитывать и температурный диапазон работы, особенно если измерения будут проводиться зимой или вблизи горячего оборудования.

Эргономика и автономность

Прибор должен быть удобен в работе. Важны его габариты, вес, читаемость дисплея и удобство кнопок. Длительное время автономной работы от аккумулятора (не менее 8 часов) позволит провести полную рабочую смену без подзарядки.

Программное обеспечение и возможности интеграции

В эпоху цифровизации сам прибор является лишь частью диагностической системы. Не менее важную роль играет программное обеспечение для эффективной работы с данными.

Для виброанализаторов ключевым фактором является наличие удобного ПО для ПК. Такое программное обеспечение позволяет создавать базу данных по парку оборудования, загружать результаты измерений, строить временные тренды для прогнозирования отказов, проводить углубленный анализ спектров и формировать отчеты. Возможность интеграции с системами управления техническим обслуживанием (АСУ ТОРО, CMMS) превращает виброметр в элемент единой системы управления производственными активами.

Грамотное применение виброметров позволяет перейти от ремонта по факту поломки к проактивному обслуживанию на основе фактического состояния оборудования. Такой подход не только предотвращает дорогостоящие аварии и простои, но и становится основой для повышения общей эффективности и безопасности производственных процессов. Обращение к надежному поставщику, такому как Центр Измерительной Техники «ЭТАЛОНПРИБОР», обеспечивает не только доступ к широкому ассортименту оборудования, но и получение квалифицированной технической поддержки на всех этапах: от выбора до эксплуатации и сервисного обслуживания.
