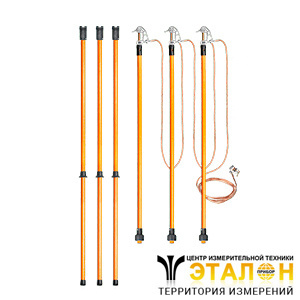

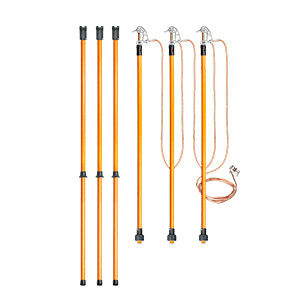

Предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 220 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-220-3/3-ХХ, или с одной штангой ЗПЛ-220-1/1-ХХ где ЗПЛ — тип изделия, 220 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3.
| Параметр | ЗПЛ-220-3/3-25 | ЗПЛ-220-3/3-35 | ЗПЛ-220-3/3-50 | ЗПЛ-220-3/3-70 | ЗПЛ-220-3/3-95 | ЗПЛ-220-3/3-120 | ЗПЛ-220-3/3-150 |
| Номинальное напряжение, кВ | 220 | ||||||
| Сечение провода, мм2 | 25 | 35 | 50 | 70 | 95 | 120 | 150 |
| Количество фаз (лучей), шт | 3 | ||||||
| Количество штанг, шт | 3 | ||||||
| Длина межфазных проводов, м | 9 | ||||||
| Длина заземляющего спуска, м | 15 | ||||||
| Длина изолирующей части штанги, мм | 2500 | ||||||
| Длина рукоятки, мм | 800 | ||||||
| Варианты фазных зажимов для всех сечений | ФЗ-3 алюминиевый винтовой | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, °С | от -45 до +45 до 80% при 20 °С | ||||||
| Параметр | ЗПЛ-220-1/1-25 | ЗПЛ-220-1/1-35 | ЗПЛ-220-1/1-50 | ЗПЛ-220-1/1-70 | ЗПЛ-220-1/1-95 | ЗПЛ-220-1/1- 120 | ЗПЛ-220-1/1-150 |
| Номинальное напряжение, кВ | 220 | ||||||
| Сечение провода, мм2 | 25 | 35 | 50 | 70 | 95 | 120 | 150 |
| Количество фаз (лучей), шт | 1 | ||||||
| Количество штанг, шт | 1 | ||||||
| Длина заземляющего спуска, м | 15 | ||||||
| Длина изолирующей части штанги, мм | 2500 | ||||||
| Длина рукоятки, мм | 800 | ||||||
| Варианты фазных зажимов для всех сечений | ФЗ-3 алюминиевый винтовой | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, °С | от -45 до +45 до 80% при 20 °С | ||||||
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
| № | Наименование | ЗПЛ-220-1/1-25 ЗПЛ-220-1/1-35 ЗПЛ-220-1/1-50 ЗПЛ-220-1/1-70 ЗПЛ-220-1/1-95 ЗПЛ-220-1/1-120 ЗПЛ-220-1/1-150 | ЗПЛ-220-3/3-25 ЗПЛ-220-3/3-35 ЗПЛ-220-3/3-50 ЗПЛ-220-3/3-70 ЗПЛ-220-3/3-95 ЗПЛ-220-3/3-120 ЗПЛ-220-3/3-150 |
| 1 | Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-220 в выбранном исполнении | 1 | 1 |
| 2 | Штанга переносного заземления | 1 | 3 |
| 3 | Чехол для штанг | 1 | 1 |
| 4 | Сумка | 1 | 1 |
| 5 | Паспорт | 1 | 1 |
