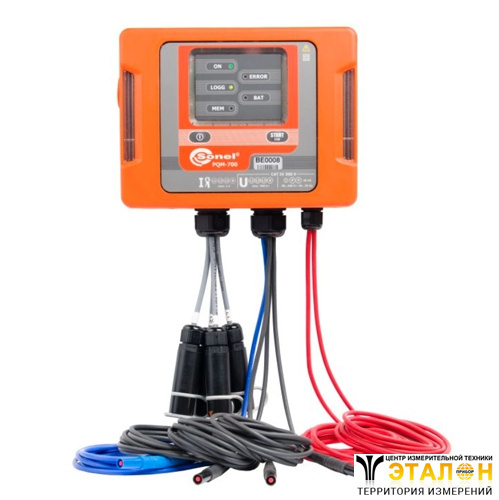

PQM-700 - анализатор параметров качества электрической энергии
Цена:
272 900
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
3 года
Интервал поверки
2 года
Госреестр РФ
57276-14
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 3 года
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение анализатора параметров качества электрической энергии PQM-700:
PQM-700 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008), ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002) и ГОСТ Р 54149–2010 .
PQM-700 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
Особенности анализатора параметров качества электрической энергии PQM-700:
- часы реального времени ± 0,3 с/24 часа;
- автоматическое формирование протоколов регистрации;
- степень защиты корпуса IP65.
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 40-й гармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера Pst и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение анализатора параметров качества электрической энергии PQM-700:
Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.
Конфигурация анализатора:
- Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010;
- Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
- Установка параметров трансформаторов напряжения и/или тока;
- Выбор периода усреднения;
- Расписание запуска и остановки регистрации;
- Установка типа токоизмерительных клещей;
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
- Режим измерения в реальном времени;
- Широкий набор настроек представления и анализа (отчетов) данных регистрации.
Технические характеристики анализатора параметров качества электрической энергии PQM-700:
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) | 20%×Unom ≤ URMS ≤ 120%×Unom для Unom ≥ 100 В | 0,01%×Unom | ± 0,005 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom | 0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..40) | От 0 до 200% Unom | 0,01%×Unom | ±0,0015×Unom (UH, h изм <0,03×Unom |
| ±0,05×UH, h изм (UH, h изм ≥0,03×Unom | |||
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..40) | От 0 до 100,0% (для URMS > 1%×Unom) | 0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom | ± 0,01%×Inom | |
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) | |
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) | 0,01%×Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм | |
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) | 0,01%×Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм | |
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..40) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom | ±0,005×Inom (IH, h<0,1×Inom) ±0,05×IH, h ( IH, h≥0,1×Inom) |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..40) | От 0 до 100,0% (для IRMS > 1%×Inom) | 0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 × × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | ± 0,01 × × S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom | 0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom | Зависит от Unom и Inom | |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom | 0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst | От 0,40 до 10,00 Для URMS ≥ 80%×Unom | 0,01 | ± 0,1×Pstизм |
| Длительная доза фликера Plt | От 0,40 до 10,00 Для URMS ≥ 80%×Unom | 0,01 | ± 0,1×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 10,00% 80%×Uном ≤ URMS≤ 150%×Uном | 0,1% | ± 0,3 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Неопределенность часов реального времени RTC (от -20°С до +55°С) | часы: минуты: секунды: миллисекунды | 1 мс | ± 0,3 с/24 часа |
- URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
- IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
- Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
- Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
- K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
- h – порядковый номер гармоники;
- UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
- IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
- THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
- THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
- P(Ep)изм - измеренное значение активной мощности (активной энергии);
- Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
- S(ES)изм - измеренное значение полной мощности (полной энергии);
- Pst изм - измеренное значение кратковременной дозы фликера;
- Plt изм - измеренное значение длительной дозы фликера.
Комплект поставки PQM-700
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | PQM-700 - анализатор параметров качества электрической энергии | PQM-700 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. | 1 | WMRUPQM700 | |
| 2 | Адаптер для подключения к однофазной сети AZ-3 | Сетевая вилка с разъемами типа «банан» (L, N и PE), что позволяет заряжать аккумуляторы анализатора параметров качества электрической энергии серии PQM от розеточной сети. Также с помощью адаптера возможно проводить измерения сопротивления изоляции кабельных линий розеточных групп. | 1 | WAADAAZ3 | |
| 3 | Зажим «Крокодил» изолированный голубой K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKROBU20K02 | |
| 4 | Зажим «Крокодил» изолированный красный K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 2 | WAKRORE20K02 | |
| 5 | Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 3 | WAKROBL20K01 | |
| 6 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. | 1 | WAPRZUSB | |
| 7 | Карта памяти microSD 4 Гб | 1 | - | ||
| 8 | Комплект для фиксации ремней | Комплект для фиксации ремней WAPOZOPAKPL. | 1 | WAPOZUCH4 | |
| 9 | Маркеры кабельные | Маркеры кабельные WAPOZOZN4. | 1 | WAPOZOZN4 | |
| 10 | Набор для монтажа на DIN-рейке | Набор для монтажа на DIN-рейке анализаторов ПКЭ: PQM-700, PQM-702. | 1 | WAPOZUCH3 | |
| 11 | Ремень для крепежа на столбе | Ремни для установки анализаторов серии PQM на столбах ЛЭП. | 2 | WAPOZOPAKPL | |
| 12 | Соединитель электрический - адаптер магнитный модель АМ-4 | Представляют из себя «Г»-образный токопроводящий конструктив в изоляции из пластика. | 1 | WAADAUMAGKPL | |
| 13 | Футляр L5 | Футляр для переноски прибора и аксессуаров: PQM-700. | 1 | WAFUTL5 |
