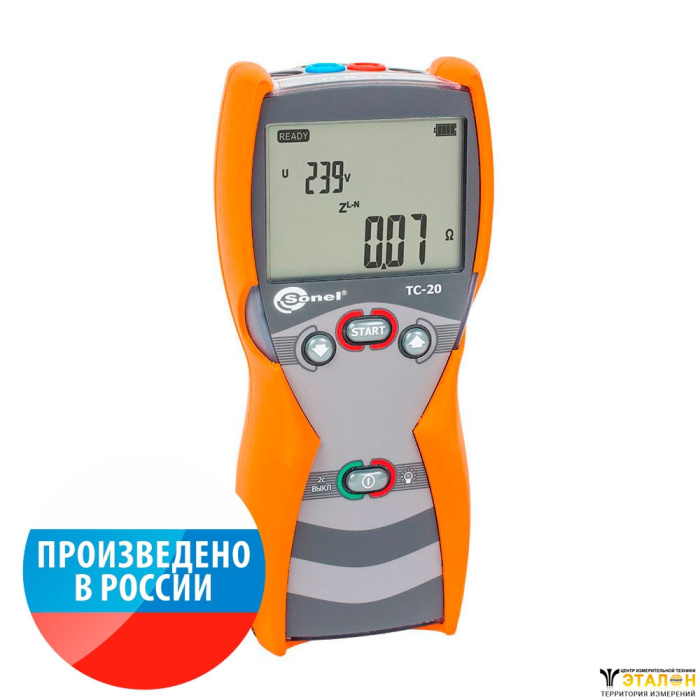

TC-20 - измеритель параметров петли короткого замыкания
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Особенности измерителя параметров петли короткого замыкания TC-20:
- Измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 - 65 Гц;
- Измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
- Измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
- Расчёт ожидаемого тока короткого замыкания;
- Оценку сопротивления заземляющих устройств.
Для выполнения вышеуказанных задач измеритель имеет:
- Возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
- Функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
- Функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
- Функцию автоматического выбора диапазона измерения;
- Возможность изменения длины измерительных проводов без необходимости калибровки прибора;
- Функцию автоматической компенсации сопротивления измерительных проводов;
- Сохранение последнего результата измерения;
- Защиту от перегрева (индикатор высокой температуры);
- Контроль заряда элементов питания в режиме реального времени;
- Подсветку дисплея;
- Автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) - экономия энергии элементов питания (AUTO-OFF).
Назначение и область применения измерителя параметров петли короткого замыкания TC-20:
Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи "фаза - нуль" с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

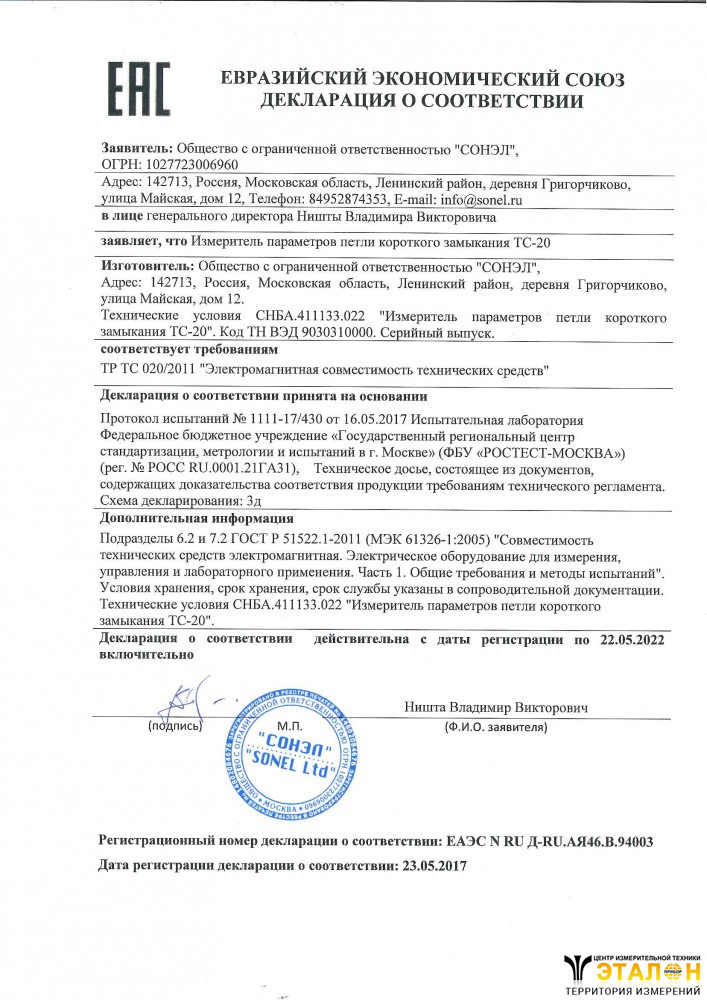

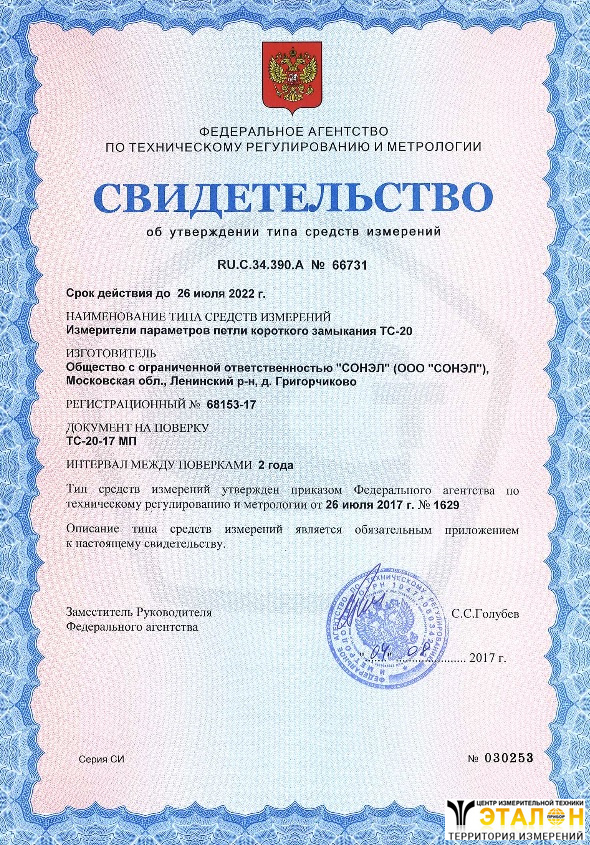

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.
Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.
Прибор может быть эффективно использован:
- Электросетевыми компаниями (при техническом обслуживании электроустановок);
- Службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
- Строительными и монтажными организациями, при производстве электромонтажных работ;
- Организациями надзора и контроля в электрических сетях и электроустановках потребителей;
- Электроизмерительными лабораториями.
Результаты измерений помогут решить следующие вопросы:
- Какое значение ожидаемого тока короткого замыкания использовать при выборе аппарата защиты от сверхтоков?
- Правильно ли выбраны номинал и время-токовая характеристика существующего автоматического выключателя или плавкого предохранителя?
- Какой характер исследуемой цепи -- емкостной или индуктивный?
- Есть ли ошибки электромонтажа?
Как выполнить проверку защиты, обеспечивающей автоматическое отключение источника питания в системе TN? Как оценить надёжность работы выбранных защит?
Прибор всегда измеряет сопротивление, а отображаемый ток короткого замыкания рассчитывается по формуле:
где: Un – номинальное напряжение тестируемой электроустановки, ZS – измеренное полное сопротивление петли короткого замыкания. На основе выбранного в общих настройках номинального напряжения Un производится расчёт ожидаемого тока короткого замыкания.
Разберём пример.
Дано: система TN, номинальное напряжение электроустановки 220 В, в этажном электрощите для защиты розеточной группы установлен автоматический выключатель номинальным током 25 Ампер с время-токовой характеристикой «C».
Задание: проверить правильность выбора аппарата защиты от сверхтоков.
Решение:
1. Изучаем нормативные документы. ГОСТ Р 50571.1.1-93 для системы TN предлагает нам провести измерение сопротивления петли "фаза - нуль" и проверить характеристику защитного устройства. ПУЭ (раздел 1.7.79) сообщает нам наибольшее допустимое время защитного автоматического отключения для системы TN -- для номинального напряжения 220 В оно не должно превысить 0,4 секунды.
2. Изучаем время-токовую характеристику срабатывания нашего автоматического выключателя. Для выполнения требований вышеуказанных нормативных документов выбираем кратность 10 и рассчитываем требуемый для гарантированного срабатывания ток КЗ
I=1,1×25×10=275 А
3. Производим измерение прибором ТС-20 и получаем такие результаты: Un = 229 В, ZS = 1.04 Ом , IK = 211,5 А.
4. Сравниваем полученное значение ожидаемого тока короткого замыкания с требуемым 275 А.
Технические характеристики измерителя параметров петли короткого замыкания TC-20:
| Измерение напряжения переменного тока | ||
| Диапазон | Разрешение | Основная погрешность |
| 0...440 В | 1 В | ±(2% и.в. + 3 е.м.р.) |
| Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L | ||
| Измерительный провод | Диапазон измерения Zs | |
| 1,2 м | 0,24...200 Ом | |
| 5 м | 0,26...200 Ом | |
| 10 м | 0,28...200 Ом | |
| 20 м | 0,35...200 Ом | |
| Погрешность измерения ZS | ||
| Диапазон | Разрешение | Основная погрешность |
| 0,00...19,99 Ом | 0,01 Ом | ±(2,5% и.в. + 5 е.м.р.) |
| 20,0...99,9 Ом | 0,1 Ом | ±(2,5% и.в. + 3 е.м.р.) |
| 100...200 Ом | 1 Ом | ±(3% и.в. + 3 е.м.р.) |
| Параметр | Значение | |
| Номинальные рабочие напряжения UnL-N/UnL-L | 220/380 В, 230/400 В, 240/415 В | |
| Диапазон рабочего напряжения | 198…264 В (для ZL-PE и ZL-N) и 342…440 В (для ZL-L) | |
| Номинальная частота сети fn | 50 Гц, 60 Гц | |
| Диапазон рабочих частот | 45…65 Гц | |
| Максимальный ток измерения | 15,3 A для 230 В (10 мс) и 26,7 A для 400 В (10 мс) | |
| Диапазон | Разрешение | Основная погрешность |
| 0,00..19,99 Ом | 0,01 Ом | ±(5% и.в. + 5 е.м.р.) |
| Ток короткого замыкания петли IK | ||
| Диапазон | Разрешение | Основная погрешность |
| 1,15…9,99 A | 0,01 A | Рассчитывается на основе погрешности полного сопротивления петли короткого замыкания ZS |
| 10,0...99,9 A | 0,1 A | |
| 100...999 A | 1 A | |
| 1,00...9,99 кA | 0,01 кA | |
| 10,0…40,0 кA | 0,1 кA | |
| Дополнительные технические данные | ||
| Класс изоляции | двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557 | |
| Категория безопасности монтажа измерителя | CAT III 300 В | |
| Степень защиты корпуса измерителя в соответствии с EN 60529 | IP67 | |
| Изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011 | |
| Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза | ТР ТС 020/2011 | |
| Питание измерителя | 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA | |
| Габаритные размеры измерителя (длина х ширина х глубина) | 220×98×58 мм | |
| Масса прибора с комплектом батареек | примерно 509 г | |
| Рабочая температура | –20...+50 °C | |
| Температура хранения | -20...+70 °C | |
| Температура при калибровке | +23 ± 2 °C | |
| Влажность при калибровке | 40...60% | |
| Влажность при эксплуатации | 20...80% | |
| Высота над уровнем моря | до 2000 м | |
| Время до автоматического выключения Auto-OFF | на выбор 300, 600 или 900 секунд | |
| Количество измерений Zs на аккумуляторах | >5000 (2 измерения в минуту) | |
| Дисплей | сегментный ЖКИ | |
Комплект поставки TC-20
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | TC-20 | Измеритель параметров петли короткого замыкания. | 1 | WMRUTC20 | |
| 2 | Зажим «Крокодил» изолированный красный K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». | 1 | WAKRORE20K02 | |
| 3 | Зонд острый с разъёмом «банан» голубой | Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. | 1 | WASONBUOGB1 | |
| 4 | Зонд острый с разъёмом «банан» красный | Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. | 1 | WASONREOGB1 | |
| 5 | Крепеж «Свободные руки» | Данный крепеж предназначен для подвешивания измерителя. | 1 | WAPOZUCH1 | |
| 6 | Провод измерительный 1,2 м с разъемами «банан» голубой | Предназначен для проведения измерений до 1000 В. | 1 | WAPRZ1X2BUBB | |
| 7 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В. | 1 | WAPRZ1X2REBB | |
| 8 | Ремень для переноски прибора M1 | Предназначен для переноски прибора. Возможно повесить на шею. | 1 | WAPOZSZE4 | |
| 9 | Футляр M10 | Футляр M10 | 1 | WAFUTM10M |
