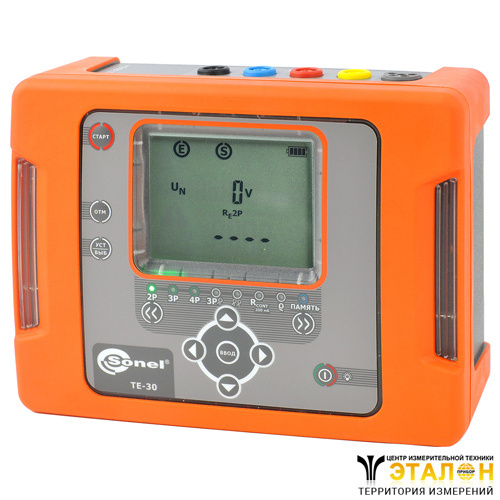

ТЕ-30 - измеритель параметров заземляющих устройств
Цена:
158 270
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
3 года
Интервал поверки
2 года

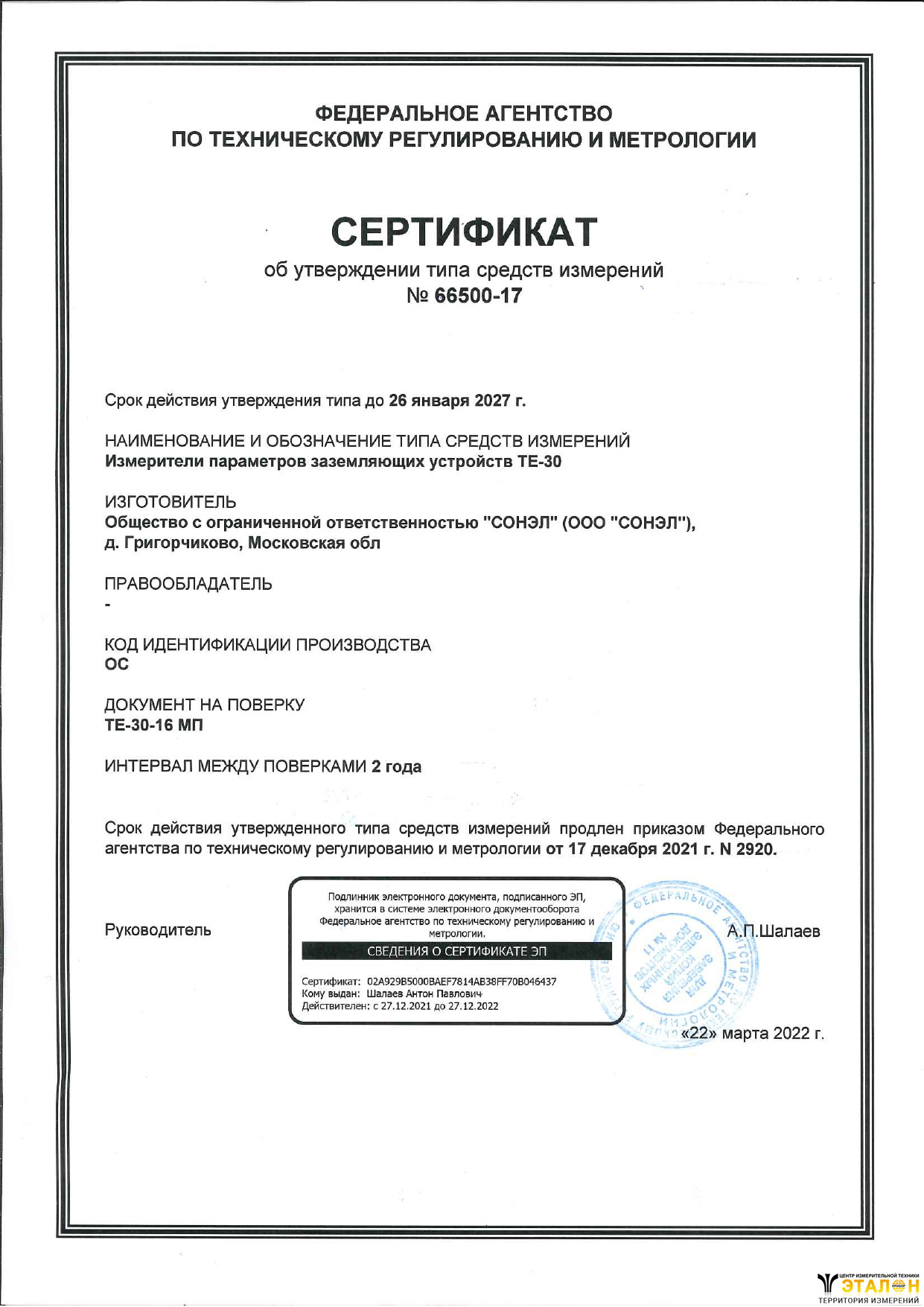

Госреестр РФ
66500-17
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 3 года
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
- Документация
Назначение измерителя параметров заземляющих устройств ТЕ-30:
ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220 В или автомобильной сети 12 В с помощью дополнительного адаптера.
Варианты исполнения измерителя параметров заземляющих устройств ТЕ-30:
Измеритель ТЕ-30 поставляется в двух вариантах, отличающихся комплектацией:
- ТЕ-30 – базовая комлектация;
- ТЕ-30 (версия Проф) – к базовой комплектации добавлены клещи измерительные C-3 и провод измерительный 25 м на катушке с разъёмами «банан» голубой (WAPRZ025BUBBSZ), который предназначен для проведения измерений сопротивления заземляющих устройств.
Особенности измерителя параметров заземляющих устройств ТЕ-30:
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20°C до +50°C.
Технические характеристики измерителя параметров заземляющих устройств ТЕ-30:
| Диапазон | Разрешение | Погрешность основная | |
| Измерение напряжении помех UN (RMS) | |||
| Частота fN 45…65 Гц Частота измерения – минимум 2 измерения в секунду | |||
| 0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) | |
| Измерение сопротивления заземления (2-х проводный метод) | |||
| 0…19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…1999 Ом | 1 Ом | ±5% | |
| 2000…9999 Ом | 1 Ом | ±8% | |
| Измерение сопротивления заземления (3-х и 4-х проводный метод) | |||
| Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0...199,9 Ом | 0,1 Ом | ||
| 200...1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами) | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) | |
| 20,0...199,9 Ом | 0,1 Ом | ||
| 200...1999 Ом | 1 Ом | ± 5% и.в. | |
| 2000...9999 Ом | 1 Ом | ± 8% и.в. | |
| Измерение сопротивления многоэлементных заземлений с помощью двух клещей | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) | |
| 20,0...99,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) | |
| Измерение удельного сопротивления грунта | |||
| Измерение согласно методу Веннера, ρ = 2πLRE | |||
| 0,00...9,99 Ом·м | 0,01 Ом·м | Зависит от основной погрешности RE при измерении методом 4p, но не менее ±1 е.м.р. | |
| 10,0…99,9 Ом·м | 0,1 Ом·м | ||
| 100...999 Ом·м | 1 Ом·м | ||
| 1,00…9,99 кОм·м | 0,01 кОм·м | ||
| 10,0…99,9 кОм·м | 0,1 кОм·м | ||
| 100…999 кОм·м | 1 кОм·м | ||
| Расстояние между измерительными зондами (L): 1...50м | |||
| Измерение сопротивления измерительных зондов | |||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. | |
| 1,00...9,99 кОм | 1 кОм | ||
| 10,0...19,9 кОм | 0,1 кОм | ||
| Параметр | Значение | ||
| Общие технические характеристики | |||
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 | ||
| Категория безопасности | III 300 В согласно ГОСТ IEC 61010-1-2014 | ||
| Степень защиты корпуса ГОСТ 14254-2015 | IP65 | ||
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | ||
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | ||
| Частота измерительного тока | 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц | ||
| Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤60 Ом | ||
| Измерительное напряжение для 3p, 4p | 25 или 50 В | ||
| Измерительный ток 3p, 4p | 20 мA | ||
| Максимальное сопротивление измерительных зондов | 20 кОм | ||
| Индикация тока помех (клещи) | ≤0,5 мA | ||
| Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А·ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц | ||
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения в минуту) | ||
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения в минуту) | ||
| Длительность измерения сопротивления для метода 2p | <4 секунд | ||
| Длительность измерения для остальных методов | <8 секунд | ||
| Габаритные размеры | 200 x 150 x 74 мм | ||
| Масса измерителя | приблизительно 1,2 кг | ||
| Рабочая температура | -20...+50°C | ||
| Температура зарядки аккумуляторов | +10...+40°C | ||
Примечание:
Сокращение «е. м. р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и. в.» в определении основной погрешности обозначает «измеренная величина».
Комплект поставки ТЕ-30
| № | Наименование | Описание | Фото | Индекс | ТЕ-30 | ТЕ-30 (версия Проф) |
| 1 | Измеритель параметров заземляющих устройств TE-30 | Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов. | WMRUTЕ30 | 1 | 1 | |
| 2 | Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | WAKROBL20K01 | 1 | 1 | |
| 3 | Зарядное устройство для аккумуляторов Z7 | Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525, TM-2501, TM-5001, TE-30. | WAZASZ7CZ | 1 | 1 | |
| 4 | Зонд измерительный для забивки в грунт 30 см | Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. | WASONG30 | 2 | 2 | |
| 5 | Зонд острый с разъемом «банан» красный | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". | WASONREOGB1 | 1 | 1 | |
| 6 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт. | WAPRZUSB | 1 | 1 | |
| 7 | Кабель сетевой | Предназначен для зарядки аккумуляторов приборов. | WAPRZLAD230CZ | 1 | 1 | |
| 8 | Клещи измерительные C-3 | Cовместно с измерителем параметров заземляющих устройств ТЕ-30 используются для проведения измерений сопротивления заземления методами «трехполюсник + клещи» и «клещи + клещи». | WACEGC3OKR | - | 1 | |
| 9 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В. | WAPRZ1X2REBB | 1 | 1 | |
| 10 | Провод измерительный 2,2 м с разъемами «банан» черный | Предназначен для проведения измерений. | WAPRZ2X2BLBB | 1 | 1 | |
| 11 | Провод измерительный 25 м на катушке с разъёмами «банан» голубой | Предназначен для проведения измерений сопротивления заземляющих устройств. | WAPRZ025BUBBSZ | - | 1 | |
| 12 | Провод измерительный 25 м на катушке с разъемами «банан» красный | Используется для проведения измерений. | WAPRZ025REBBSZ | 1 | 1 | |
| 13 | Провод измерительный 50 м на катушке с разъемами «банан» желтый | Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли. | WAPRZ050YEBBSZ | 1 | 1 | |
| 14 | Футляр L10 | Футляр для хранения и транспортировки измерителя и аксессуаров к нему. Имеет два независимых отделения на молнии. Первое предназначено для фиксации измерителя ремнем с липучкой, а также отделение для хранения аксессуаров. Вторая часть предназначена для размещения аксессуаров: внутренний органайзер имеет два кармана для катушек с проводами, специальные отделения для фиксации зондов для забивки в грунт длинной не более 30 см. На внешней части футляра размещен карман на молнии для хранения документов или мелких аксессуаров. На дне имеются пластиковые ножки для сохранения материала при постановке футляра на различные поверхности. Футляр оснащен ремнем для переноски. | WAFUTL10 | 1 | 1 |
Развернуть полное описание
