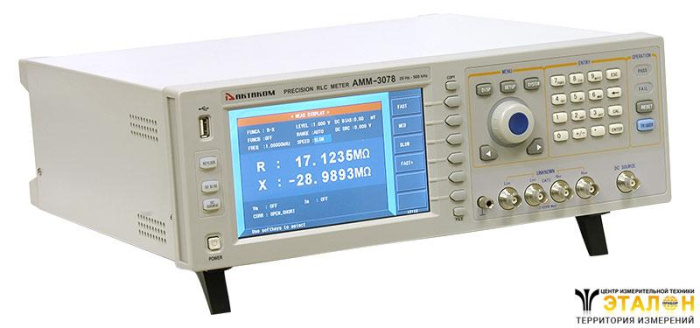

Анализатор компонентов АММ-3078

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Характеристики
Гарантия
14 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Снято с производства.Замена: АММ-3068, АММ-3088, АММ-3048

Прецизионный анализатор компонентов АКТАКОМ АММ-3078 (LCR-метр) обладает высокой точностью измерения индуктивности, емкости, сопротивления (0,05%), высокой функциональностью, позволяет проводить измерения на высокой тестовой частоте. Четыре измеренных параметра и служебная информация отображается на цветном 7" ЖК дисплее. Анализатор компонентов АММ-3078 имеет встроенную функцию сканирования и графического анализа, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК, встроенный независимый источник напряжения, а также возможность подключения источников смещения по напряжению и току.

Характеристика
Значение
Измеряемые (тестируемые) параметры
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров
0,05%
Частотные характеристики
тестового сигнала
Тестовая частота 20 Гц...500 кГц
Наилучшее разрешение 1 мГц
Отображение 5 разрядов
Точность установки 0,01%
AC уровень
Напряжение тестового сигнала 5 мВ...10 Вскз
Наилучшее разрешение 100 мкВ
Отображение 3 разряда
Точность установки 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала 50 мкА...100 мА
Наилучшее разрешение 1 мкА
Отображение 3 разряда
Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC
Напряжение / ток 0 В ...±10 В / 0 мА ...±100 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
ISO ON используется при тестировании
индуктивности и трансформаторов
Выходной импеданс АС
ISO ON 100 Ом
ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC
Напряжение / ток 0 В ...±10 В / 0 мА ...±50 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
Выходной импеданс
100 Ом
Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц Быстрое: 9 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров
|Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Δ% -999,999%...999,999%
Базовая точность измерения LCR параметров 0,05%
Схема замещения
последовательная, параллельная
Выбор диапазона
Ручной, автоматический
Режим запуска
Внутренний, ручной, внешний, по шине
Усреднение
1...256
Калибровка
Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции
ΔABC, Δ%
Установка задержки
0...999, наилучшее разрешение 100 мкс
Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
Список свипирования 10 страниц по 15 точек
Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения, напряжение независимого источника DC
Графический анализ
Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения
Внутренняя память
100 ячеек для файлов установок LCRZ
201 результат измерения
10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память
GIF файлы
Файлы установок LCRZ
Интерфейсы I/O (ввод / вывод) HANDLER (сортировщик) на передней панели
ПК USB, RS-232C, GPIB (опция), LAN
Память USB host на передней панели
Управление источником смещения
Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Источник смещения тока Опция. 1А DC источник смещения тока
Дисплей
цветной ЖК 7" TFT (800х480)
Рабочая температура / влажность
0°С-40°С, ≤90%RH
Питание
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Максимальная потребляемая мощность
80 ВА
Габаритные размеры
400 х 132 х 385 мм
Вес
Около 13 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  1. Прибор
  2. Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
  3. Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
  4. Калибровочная пластина
  5. Сетевой кабель
  6. Предохранитель Т2АL 250 В - 2 шт.
  7. Руководство по эксплуатации
  8. Упаковочная тара

Дополнительная комплектация

  • Пинцет-адаптер для SMD компонентов АСА-3009
  • 4-х проводной модуль с 2-мя зажимами АСА-3012
  • Программное обеспечение Aktakom RLC Pro Программное обеспечение для RLC метров Актаком

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
