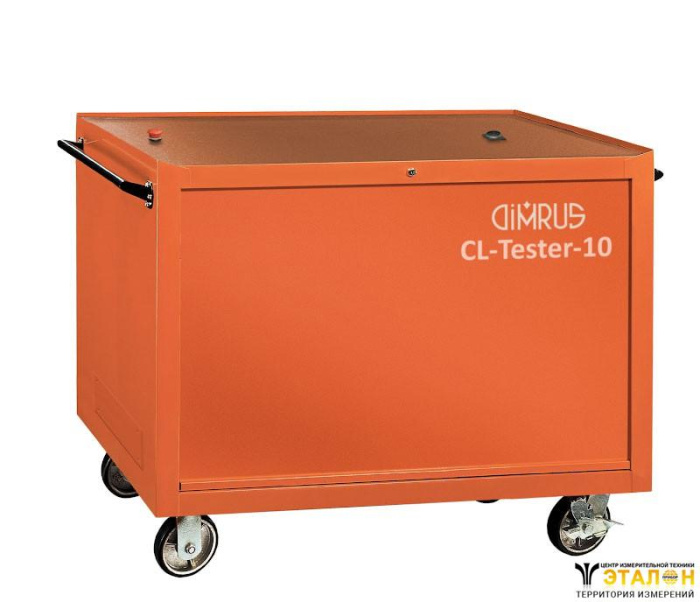

картинка CL-Tester-10 - универсальная установка для проведения испытаний и диагностики кабельных линий 6÷10 кВ

(0)

РОССИЯ и СНГ

Цена:
2 012 000 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

РОССИЯ и СНГ

Гарантия —

12 месяцев

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 5

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Назначение универсальной установки для проведения испытаний и диагностики кабельных линий 6÷10 кВ - CL-Tester-10:

Установка марки "CL-Tester-10" предназначена для:

Испытаний кабельных линий с любым типом изоляции регулируемым напряжением с частотой 0,01 ÷ 50 Гц;
Испытаний кабельных линий переменным затухающим напряжением по методу OWTS;
Регистрации частичных разрядов в изоляции кабельной линии при проведении всех видов испытаний;
Определения типа дефекта и места его возникновения в изоляции кабеля, концевых и соединительных муфт;
Проверки состояния оболочки кабельной линии.

Основу испытательной установки марки «CL-Tester-10» составляет универсальный управляемый высоковольтный источник напряжения изменяемой частоты и напряжения. Задание режимов работы установки производится с переносного компьютера по беспроводному интерфейсу Wi-Fi.

Режимы работы «CL-Tester-10»:

Испытание кабельных линий и муфт регулируемым переменным напряжением с частотой 50 Гц. Такие испытания могут быть выполнены напряжением до 12 кВ (СКЗ). Применяется для кабельных линий длиной до 3 км (емкость кабеля 3 мкФ);
Испытание кабельных линий напряжением пониженной частоты (СНЧ), до 0,01 Гц. Для проведения таких испытаний может быть установлена любая частота выходного напряжения. Чем ниже частота, тем более длинные кабели можно испытывать;
Диагностика дефектов в изоляции кабельной линии, соединительных и концевых муфт по методу OWTS, когда к кабелю прикладывается затухающее переменное напряжение (DAC);
Испытание состояния внешней оболочки кабельной линии при помощи постоянного напряжения до 10 кВ по мостовой схеме.

Диагностические функции установки:

Испытания кабельных линий при помощи «CL-Tester-10» во всех режимах работы (50 Гц, СНЧ и DAC) сопровождаются регистрацией частичных разрядов в диапазоне 0,1 ÷ 30,0 МГц

Первичная обработка зарегистрированных частичных разрядов осуществляется непосредственно в контроллере, более подробная обработка и экспертный анализ полученной информации производится при помощи встроенной экспертной системы в компьютере.

Экспертная система «CL-Tester» позволяет:

Локализовать место возникновения частичных разрядов по длине кабельной линии, выявить дефектную муфту или участок кабеля, являющийся источником частичных разрядов.
Определить тип выявленного дефекта в изоляции, оценить степень его опасности. Для этого используется база данных образов дефектов, представленная в виде наиболее часто встречающихся PRPD распределений.
Выполнить локацию дефектных мест в оболочке кабельной линии.

Особенности «CL-Tester-10»:

Благодаря применению резонансного полностью управляемого источника испытательного напряжения установка «CL-Tester-10» обладает уникально малыми габаритами, весом и потребляемой мощностью.

Главное её достоинство заключается в том, что выходная реактивная мощность установки, необходимая для испытаний длинных кабельных линий с большой емкостью, в десятки раз превышает мощность, потребляемую установкой из сети. Это позволяет испытывать длинные силовые кабельные линии напряжением промышленной частоты, что наиболее полно соответствует реальным условиям их дальнейшей эксплуатации.

Испытательная установка «CL-Tester-10» выполнена в виде компактного моноблока, который можно легко транспортировать и устанавливать рядом с контролируемой кабельной линией. Подключение установки производится экранированным кабелем.

Управление работой установки:

Все режимы испытаний кабельных линий задаются с переносного компьютера, в целях безопасности не имеющего гальванической связи с источником. Испытания полностью автоматизированы, поэтому пользователю достаточно выбрать нужный способ и режим испытания.

Линии до 3 км можно испытывать напряжением промышленной частоты. Для испытания более длинных кабельных линий частоту или величину выходного напряжения придется уменьшать.

По итогам проведения испытаний кабельной линии и выполненного диагностического анализа полученной информации программой автоматически формируются отчетные протоколы. С целью выявления изменений, произошедших в кабельной линии, может быть выполнено сравнение результатов двух испытаний

Технические характеристики универсальной установки для проведения испытаний и диагностики кабельных линий 6÷10 кВ - CL-Tester-10:

Параметр	Значение
Размеры моноблока системы, мм	500650900
Масса моноблока системы, кг	75
Напряжение питания, В	220
Потребляемая из сети мощность, Вт	2000
Режим работы установки	длительный
Диапазон рабочих температур, °C	0 ÷ +50

Развернуть полное описание

Комплект поставки

№	Наименование	Количество
1	Универсальная установка для проведения испытаний и диагностики кабельных линий 6÷10 кВ - CL-Tester-10	1
