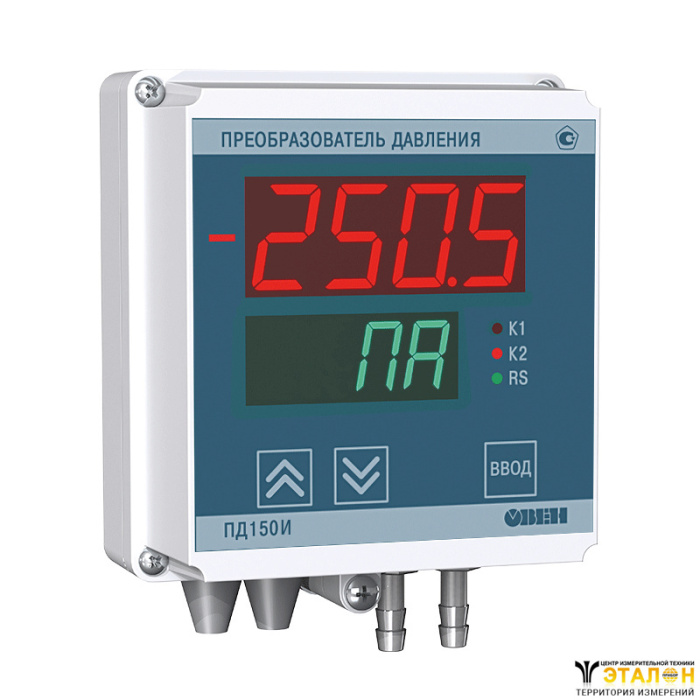

картинка ПД150И управляющий напоромер, тягомер, перепадомер для автоматики котлов и систем вентиляции

(0)

ОВЕН

Цена:
16 200 ₽

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

В наличии

Характеристики

Производитель —

ОВЕН

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 3

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Управляющий тягонапоромер, тягомер, перепадомер ОВЕН ПД150И представляет собой преобразователь давления с двумя силовыми реле и масштабируемым выходным сигналом RS-485 Modbus RTU или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

Преобразователь ПД150И применяется в аварийной и управляющей автоматике котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.

В автоматизированных системах вентиляции ПД150И применяется для измерения и управления давлением и перепадом давления в системе, контроля загрязнения воздушных фильтров, обрыва приводных ремней вентиляторов, направления воздушного потока в коробе.

Также датчик ПД150И применяется в контроле наддува в «чистых» помещениях, в испытательных стендах и лабораторной технике.

Неагрессивные газы, в том числе горючие и дымовые.

Отличительные особенности

Универсальный источник питания 220 В / 24 В.
Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки.
Бесплатная первичная поверка с занесением данных в ФГИС АРШИН.
Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.

Основные характеристики

Верхний предел измерений – от 200 Па до 100 кПа.
Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %; 2,5 %.
Межповерочный интервал – 2 года.

Основные технические характеристики

Характеристика	Значение
Питание
Напряжение питания постоянного тока	20 … 60 В (номинальное значение 24 В)
Напряжение питания переменного тока	90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц
Потребляемая мощность	8,0 ВА
Каналы измерения
Диапазон измеряемого давления	от 0,25 до 100,0 кПа
Класс точности, не более	0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ
Межповерочный интервал	2 года
Перегрузочная способность	не менее 180 % от ВПИ
Предельное давление перегрузки	не менее 300 % от ВПИ
Период обновления результатов измерения, не более	0,2 сек
Дискретные выходы
Количество	2
Тип	электромагнитное реле
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее	1500 В
Максимальное коммутируемое напряжение, не более:
- для переменного тока	250 В
- для постоянного тока	30 В
Максимальное коммутируемый ток (cosφ=1), не более:
- для напряжения переменного тока	5 А
- для напряжения постоянного тока	10 А
Диапазон задания уставок срабатывания дискретных выходов от ДИ	от 1 до 99 %
Гистерезис уставок от ДИ	от 0 до 50 %
Интерфейс RS-485
Скорость обмена	2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек
Протоколы связи	Modbus RTU, Modbus ASCII
Входное сопротивление	12 кОм (стандартная нагрузка)
Тип используемого кабеля	экранированная витая пара
Длина линии связи, не более	1200 м
Аналоговый выход
Тип выходного сигнала	постоянный ток от 4 до 20 мА
Схема подключения	выход 4…20 мА питается по отдельной линии источником питания 24/220 В
Допустимый диапазон сопротивления нагрузки	От 0 до 650 Ом
Разрешающая способность, не более	10 мкА
Конструктивное исполнение
Тип присоединительного штуцера	штуцер «елочка» под гибкую трубку с внутренним диаметром 4-7 мм
Габаритные размеры	105×137×65 мм
Масса прибора, не более	0,4 кг
Степень защиты корпуса	IP54
Надежность
Средний срок службы, не менее	12 лет
Гарантийный срок службы	2 года со дня продажи

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов.
Температура окружающего воздуха: от - 20 до +60 °С.
Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
Атмосферное давление – от 84 до 106,7 кПа.

Схемы подключения

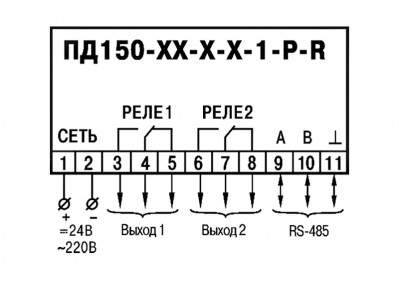

Схема назначения контактов преобразователя с RS-485

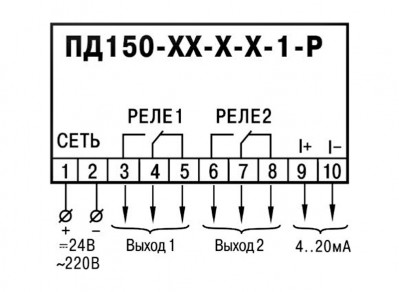

Схема назначения контактов преобразователя с аналоговым выходом

Развернуть полное описание

Комплект поставки

Преобразователь давления ПД150И
Краткое руководство
Паспорт и Гарантийный талон
Комплект крепежных элементов согласно типа корпуса
