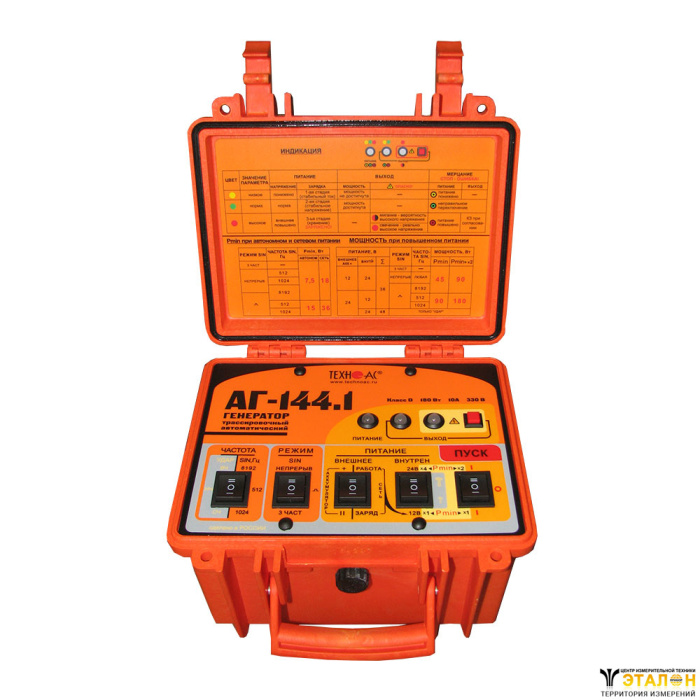

АГ-144.1 - генератор трассировочный

Назначение генератора АГ-144.1

Генератор трассировочный автоматический АГ-144.1 предназначен для создания распространяющихся сигналов в трассах скрытых коммуникаций при активных методах трассопоиска (электромагнитном и акустическом). Прибор создает в исследуемой коммуникации переменный синусоидальный ток необходимый для определения ее местоположения или звуковые импульсы при помощи ударного механизма.

Синусоидальная генерация (электромагнитный метод трассопоиска)

Выбранные уровни мощности выдаются автоматически и составляют в автономном режиме:

• непрерывно - 7.5 Вт на 0.1…1300 Ом / 15 Вт на 0.15…660 Ом / 30 Вт на 0.3…1300 Ом / 60 Вт на 0.6…660 Ом;
• импульсы - 15 Вт на 0.15…660 Ом / 30 Вт на 0.3…330 Ом / 60 Вт на 0.6…660 Ом / 120 Вт на 1.2…330 Ом.

При использовании дополнительного внешнего аккумулятора 12/24 В (например, автомобильного), может быть достигнута выходная мощность:

• непрерывно - 45 Вт на 0.45…2000 Ом / 90 Вт на 0.9…1000 Ом;
• импульсы - 90 Вт на 0.9…1000 Ом / 180 Вт на 1.8…500 Ом.

Возможность работы на столь высокие сопротивления нагрузки позволяет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность – высокую дальность трансляции и обнаружения.

Три режима генерации:

• импульсный – высокоэкономичный режим с высокой разборчивостью на фоне помех хорош для сопряжения с аналоговыми (в основном однодатчиковыми) приемными системами;
• непрерывный – режим необходим для большинства многодатчиковых цифровых приемных систем;
• трехчастотный – режим, обеспечивающий выбор оптимальной частоты на удаленном приемнике без переключения частоты передатчика (генератора).

Три частоты генерации: 512 Гц, 1024 Гц, 8192 Гц. Ниже частота – меньше «перенаводки» на соседние объекты и выше дальность трансляции, выше частота – выше чувствительность приемника, но большее затухание сигнала в «длинной» коммуникации.

Необычно компактный (220х160х145 мм) и легкий (8,2 кг), для столь высокой выходной мощности (180 Вт), автономная конструкция обеспечивается применением высокоэффективной схемотехнической технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В полностью автономном режиме данный прибор, оснащенный аккумуляторным комплектом емкостью всего лишь 7 Ач (при 24 В), при температуре окружающей среды 0ºС обеспечивает импульсную генерацию в течение >8 час при выходной мощности 120 Вт и непрерывную генерацию в течение >1,7 час при выходной мощности 60 Вт.

«По умолчанию» возрастание выходного напряжения ограничено на безопасном для человека уровне (24 В макс). При необходимости (если сопротивление коммуникации велико, а трассировочный ток, соответственно, слишком мал и приняты соответствующие меры безопасности), можно оперативно включить автосогласование в «неограниченном» (по выходному напряжению) режиме временно до окончания сеанса. Потенциально «опасный» режим или реальное наличие «высокого» (>24 В) напряжения на выходе отображаются специальным красным «тревожным» индикатором (мигание или непрерывное свечение).

Генерация ударных импульсов (акустический метод трассопоиска)

Абсолютная невосприимчивость к индустриальным электромагнитным помехам и полное отсутствие «перенаводок» на соседние объекты делают акустический метод превосходной альтернативой электромагнитному методу поиска металлических трубопроводов в сложных городских условиях, а для трассировки коммуникаций из неэлектропроводных материалов акустический метод просто незаменим.

• Три частоты следования ударных импульсов (0,5 Гц, 1 Гц, 2 Гц) позволяют, при возможности, экономить энергию аккумуляторов.
• Длительность ударного импульса автоматически устанавливается минимально-достаточной для производства полноценного удара при конкретном напряжении питания, что исключает непроизводительный расход электроэнергии.
• Ударный механизм с надежным быстросъемным креплением может работать в любом положении относительно исследуемой трубы.

Общие положения генератора АГ-144.1

• Предусмотрена возможность работы от сетевого блока и наращивания, по выбору оператора, ресурса времени или мощности (силы удара) при помощи подключения внешнего аккумулятора 12 В или 24 В.
• Система органов управления и индикации, содержащая 5 больших клавишных переключателей и 3 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существенном уменьшении сопротивления нагрузки (коммуникации) в процессе генерации, прибор автоматически перенастраивается («повторное автосогласование») во избежание перегрузки.
• Простейшая индикация состояния питания и выхода (два трехцветных светодиода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет – параметр в норме, желтый – ниже нормы, красный – высокое значение параметра. Мерцание определенного индикатора определенным цветом отображает «автостоп» вследствие соответствующего (см. цвет) отклонения («ошибки»).
• Защитный корпус – кейс обеспечивает климатическое исполнение IP54. Рабочий температурный диапазон: от -30 до +45ºС. Прибор может работать под дождем с закрытой крышкой.
• Простейший алгоритм управления (выбрать частоту, выбрать режим, выбрать мощность, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
