Манометр: устройство, виды и принцип работы прибора для измерения давления

Содержание:

• Конструктивные особенности и основные элементы прибора
• Физические принципы определения показателей давления
• Классификация по принципу действия и способу измерения
• Разновидности манометров по сфере применения
• Технические критерии выбора и метрологические характеристики

В Центре Измерительной Техники «ЭТАЛОНПРИБОР» подчеркивают, что манометр является фундаментальным инструментом для точного определения давления в газообразных и жидких средах. В современной техносфере этот прибор выступает критически важным звеном мониторинга физического состояния систем в замкнутом объеме. В отличие от метеорологических устройств, фиксирующих колебания атмосферы, данные аппараты фокусируются на параметрах внутри искусственно созданных контуров — от бытовых водопроводов до сложных промышленных реакторов.

Понимание природы измеряемых величин и функциональных возможностей оборудования служит залогом корректности технологических расчетов и безопасности эксплуатации объектов. Грамотный контроль позволяет вовремя идентифицировать отклонения от нормы, предотвращая разрушение конструкций. Таким образом, манометрия объединяет достижения классической механики и цифровой электроники, являясь неотъемлемой частью инженерной мысли.

Конструктивные особенности и основные элементы прибора

Архитектура современного измерителя представляет собой выверенную систему компонентов, каждый из которых отвечает за восприятие, преобразование или отображение физической величины. В зависимости от типа исполнения — механического или цифрового — внутренняя компоновка может существенно различаться, однако общий функциональный базис остается неизменным.

Внешняя оболочка и узлы сопряжения

Корпус выполняет роль силового каркаса, который защищает хрупкие внутренние механизмы от повреждений и обеспечивает их стабильную работу в агрессивной среде.

Основой конструкции служит герметичный цилиндр из стали, алюминиевых сплавов или ударопрочных полимеров. Для промышленных условий он проектируется с защитой от пыли и влаги по стандартам IP54–IP67. В ряде случаев внутреннее пространство заполняется вязким демпфирующим составом (например, глицерином), предотвращающим вибрации стрелки. Лицевая панель закрывается техническим, закаленным или многослойным стеклом для безопасного считывания показаний.

Важнейшим элементом сопряжения является штуцер — металлический патрубок с резьбой, через который среда проникает внутрь. Расположение этого узла определяет способ монтажа: радиальные модели подключаются снизу, а аксиальные — с тыльной стороны, что критично при компоновке щитового оборудования.

Механическая система измерения и передачи усилия

Основным функциональным узлом любого аналогового прибора является чувствительный элемент, реагирующий на изменение давления физической деформацией.

В классических моделях эту роль играет трубка Бурдона — полая деталь овального сечения, согнутая дугой. При поступлении жидкости или газа она стремится выпрямиться, совершая перемещение, пропорциональное силе воздействия. В системах с малым напором вместо нее применяются мембранные коробки или капсулы, обладающие большой площадью контакта. Связующим звеном выступает передаточный механизм, который усиливает микронные перемещения и преобразует их в круговое движение.

Трибко-секторный механизм

Данный узел состоит из зубчатого сектора, соединенного тягой с подвижным концом измерительной трубки, и шестерни-трибки со стрелкой на оси. Когда чувствительный элемент распрямляется, тяга перемещает сектор, вращающий трибку. Механизм дополняется волосковой пружиной, которая создает натяжение и устраняет люфты. Примером служит технический прибор на бытовом газовом котле, где поворот стрелки на несколько градусов соответствует смещению конца трубки Бурдона всего на доли миллиметра.

Цифровые интерфейсы и компоненты индикации

Электронные версии отличаются отсутствием массивных подвижных частей, заменяя механическую передачу полупроводниковыми схемами.

Информация выводится на жидкокристаллический или светодиодный дисплей, что исключает ошибки считывания. Дополнительно такие устройства могут оснащаться модулями для передачи данных по протоколам 4–20 мА, HART или Modbus для интеграции в системы АСУ ТП. Наличие встроенной памяти позволяет логировать изменения, выполняя функцию цифрового самописца. Часто такие системы дополняют радиоизмерительные приборы, обеспечивающие комплексный мониторинг параметров сети.

Физические принципы определения показателей давления

Функционирование измерительного оборудования базируется на классических законах физики, описывающих взаимодействие материи и энергии. Каждый тип устройства эксплуатирует определенное физическое явление, позволяющее конвертировать силу давления в визуально фиксируемую величину.

Гидростатика и закон Паскаля в манометрии

В основе измерения лежит закон, согласно которому внешнее воздействие на жидкость или газ передается во все точки среды равномерно.

В жидкостных моделях этот принцип реализуется через создание гидростатического равновесия. Когда измеряемая среда воздействует на поверхность в одном колене сообщающегося сосуда, она вытесняет жидкость в другое, пока вес поднятого столба не уравновесит приложенную силу. Высота поднятия прямо пропорциональна давлению. Это актуально в лабораторных условиях, где минимальные колебания в несколько паскалей фиксируются по шкале водяного или ртутного столба.

Упругая деформация и закон Гука

Большинство промышленных аппаратов полагаются на свойство твердых тел изменять геометрические размеры под нагрузкой и возвращаться в исходное состояние.

Механика работы трубки Бурдона или мембраны опирается на закон Гука, устанавливающий линейную зависимость между деформацией и напряжением. В изогнутой трубке давление воздействует на внутреннюю поверхность, заставляя металл выпрямляться. Важным условием является соблюдение пределов упругости: если воздействие превысит порог, материал перейдет в фазу пластической деформации, и точность будет необратимо потеряна.

Электронное и пьезоэлектрическое преобразование

В современных цифровых устройствах механическое движение заменяется изменением электрических параметров чувствительных элементов.

Пьезоэлектрический эффект заключается в возникновении заряда на гранях кристаллов при их сжатии. Кристалл воспринимает нагрузку напрямую, генерируя микротоки, которые оцифровываются процессором. Тензорезистивный метод основан на изменении сопротивления проводника при растяжении. Когда кремниевая мембрана прогибается, напыленные на нее резисторы меняют свои характеристики. Это позволяет создавать технику с колоссальной скоростью отклика, фиксирующую пульсации тысячи раз в секунду.

Классификация по принципу действия и способу измерения

Многообразие технологических задач породило широкую классификацию измерителей, где каждый тип оптимизирован под конкретные условия: от сверхвысоких нагрузок в гидравлических прессах до тончайших перепадов в вентиляции.

Деформационные измерительные устройства

Эта группа является самой массовой благодаря оптимальному балансу между надежностью, точностью и стоимостью производства.

• Трубчато-пружинные модели: работают в диапазоне от 0,1 до 4000 бар, покрывая потребности тяжелой промышленности.
• Мембранные приборы: незаменимы при работе с вязкими или загрязненными средами, эффективно воспринимая давление даже от густых масел.
• Сильфонные устройства: используют гофрированную трубку для измерения низких напоров газа благодаря большому рабочему ходу.

Жидкостные и грузопоршневые приборы

Данные устройства относятся к категории фундаментальных измерителей, где точность обеспечивается не свойствами металлов, а неизменными физическими константами.

Жидкостные модели сегодня встречаются преимущественно в лабораториях; их механизм исключает трение, позволяя фиксировать минимальные значения с ничтожной погрешностью. Грузопоршневые аппараты — признанные эталоны в метрологии. Принцип их работы заключается в уравновешивании поршня калиброванными грузами. Эти устройства обладают наивысшим классом точности (до 0,05). В метрологических центрах для их проверки применяется специализированное поверочное оборудование.

Дифференциальные и электроконтактные модификации

Специализированные типы оборудования предназначены не только для замера показателей, но и для выполнения функций управления и анализа.

Дифференциальные манометры (дифманометры) имеют два независимых входа и показывают разность давлений между двумя точками, что важно для контроля загрязнения фильтров. Электроконтактные модели (ЭКМ) являются гибридом измерителя и выключателя. В их конструкцию встроены контакты, которые настраиваются на определенные пределы. При достижении критического уровня стрелка замыкает цепь, что автоматически отключает насос или открывает клапан.

Приборы для измерения малых давлений и вакуума

Для работы в специфических диапазонах, где стандартные пружинные модели теряют чувствительность, применяются узкоспециализированные конструкции.

Напоромеры используются для контроля избыточного давления до 40 кПа в газовых горелках и системах вентиляции. Тягомеры предназначены для измерения малого разрежения (вакуумметрического давления) в тех же пределах. Если аппарат фиксирует и напор, и тягу в одном контуре, он называется тягонапоромером. Для условий глубокого технического вакуума применяются вакуумметры, а комбинированные устройства именуются мановакуумметрами.

Разновидности манометров по сфере применения

Условия эксплуатации диктуют жесткие требования к исполнению измерительной техники. Один и тот же физический принцип реализуется в разных форм-факторах, адаптированных под воздействие вибрации, морской соли или химическую агрессию сред.

Манометры для общехозяйственного и энергетического секторов

В эту категорию входят приборы для повседневного использования и стандартных промышленных условий.

Общетехнические модели являются основными инструментами в ЖКХ (отопление, водоснабжение). Они работают с неагрессивными средами: водой, воздухом или паром. В теплоэнергетике применяются котловые варианты, выдерживающие высокие температуры теплоносителя. Основная задача таких устройств — визуальный контроль магистралей для обнаружения утечек или падения напора.

Специализированные приборы для работы с газами

Работа со сжатыми газами требует осторожности, поэтому оборудование для этой сферы проходит специальную подготовку и имеет цветовую идентификацию. Ключевым правилом является маркировка корпуса:

Таблица: цветовая маркировка и технические особенности манометров для различных газов

Отраслевые исполнения для экстремальных режимов

В ряде сфер техника подвергается комбинированному воздействию разрушительных факторов, что требует усиленных модификаций.

Судовые и железнодорожные устройства проектируются с учетом постоянной тряски; первые защищены от соленого тумана, вторые — от колебаний стрелки. Виброустойчивые модели незаменимы на насосных станциях: их полость заполнена глицерином или силиконом для создания вязкого сопротивления. Коррозионно-стойкие варианты изготавливаются из нержавеющей стали для химической и пищевой промышленности, где оборудование регулярно промывается агрессивными растворами.

Регистрационные и эталонные устройства

Для метрологического обеспечения и ведения технологических журналов используются аппараты с расширенными возможностями фиксации данных.

Самопишущие манографы снабжены механизмом, наносящим график изменений на бумажную диаграмму. Образцовые манометры — это высокоточные приборы, применяемые в лабораториях для поверки рабочих инструментов. Они отличаются тщательной калибровкой и имеют класс точности от 0,05 до 0,25.

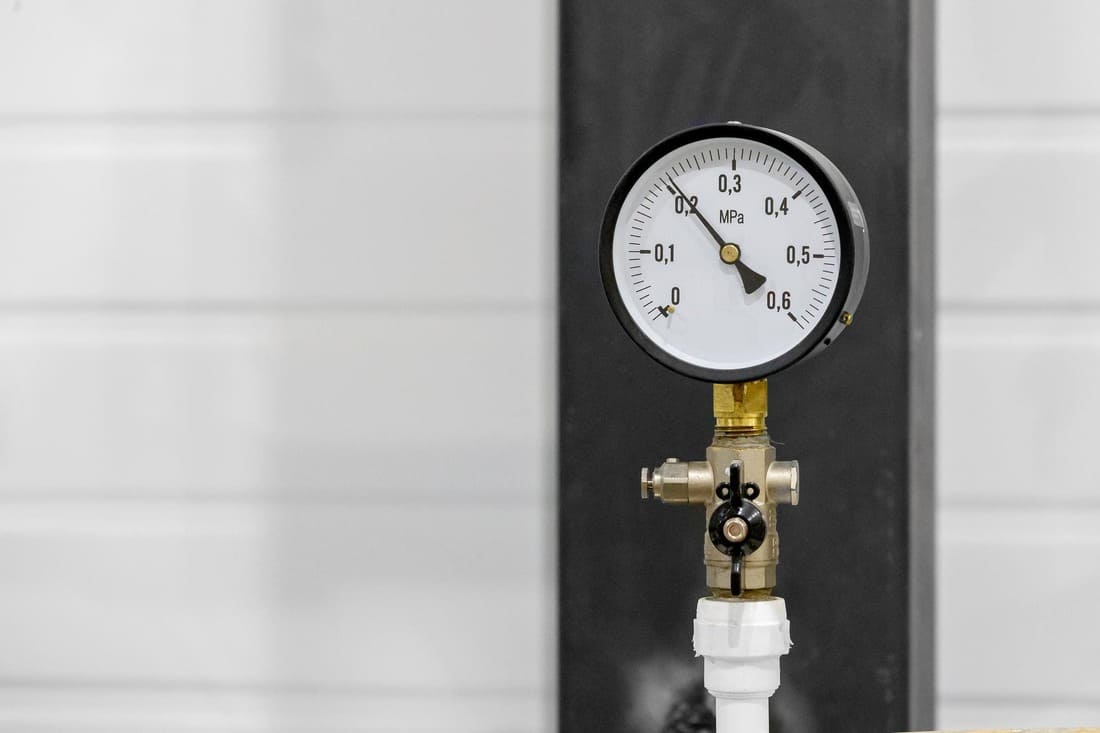

Технические критерии выбора и метрологические характеристики

Выбор манометра — это процесс сопоставления его технических возможностей и реальных условий эксплуатации. Ошибка может привести к поломке устройства или получению недостоверных данных, что опасно для любого промышленного объекта.

Метрологические параметры и точность измерений

Ключевым критерием является способность прибора обеспечивать достоверность данных в течение всего межповерочного интервала.

Специалисты компании «ЭТАЛОНПРИБОР» рекомендуют использовать правило «средней трети»: рабочее давление в системе должно находиться в пределах от 1/3 до 2/3 максимального значения шкалы. Если показатели будут слишком близки к верхнему пределу, чувствительный элемент будет перенапряжен. В первой трети шкалы точность минимальна из-за инерции. Например, для системы на 6 бар оптимальным станет прибор со шкалой до 10 бар.

Классы точности манометров

Данный параметр выражает максимально возможную ошибку в процентах от предела шкалы. В практике приняты значения от эталонных 0,05–0,4 до бытовых 2,5–4,0. Для промышленности стандартом считается класс 1,0 или 1,5. Чтобы вычислить реальную погрешность, нужно умножить предел шкалы на класс точности и разделить на 100. Так, модель на 10 бар с классом 1,5 может ошибаться на ±0,15 бара. Чем меньше число, тем выше точность и стоимость.

Конструктивные требования и монтажные характеристики

Прибор должен соответствовать условиям видимости и способу физического закрепления.

Диаметр корпуса выбирается исходя из расстояния считывания. Если измеритель установлен на уровне глаз, достаточно диаметра 63 мм. При монтаже на высоте более 2 метров необходимы модели на 160 мм. Техническая совместимость обеспечивается резьбой штуцера. В России распространены метрическая (M20x1,5) и трубная (G1/2) резьбы. Также важен материал: для пищевых сред необходима нержавеющая сталь, для воды — латунь.

Особенности эксплуатации и запреты

Существуют строгие нормативные требования, при которых использование манометра категорически запрещено:

• разбитое или треснувшее стекло;
• стрелка не возвращается к нулю на величину, превышающую половину погрешности;
• просрочен срок поверки или отсутствует пломба.

Регулярная проверка — единственный способ подтвердить работоспособность. Для поддержания оборудования в исправном состоянии услуги сервисного центра позволяют вовремя проводить диагностику и ремонт измерительной техники.

Эффективная эксплуатация систем невозможна без качественного метрологического контроля. Выбор надежного устройства минимизирует риск сбоев и продлевает ресурс оборудования. Центр измерительной техники «ЭТАЛОНПРИБОР» обеспечивает предприятия проверенными средствами измерения, предоставляя экспертную поддержку в подборе и сопровождении КИПиА любого уровня сложности.
