Манометры: сравнение стандартных, дифференциальных и грузопоршневых, где какой использовать

Содержание:

• Виды манометров
• Принцип работы стандартного манометра
• Особенности дифференциальных манометров
• Назначение грузопоршневых манометров
• Сравнение характеристик
• Выбор прибора под конкретные задачи

Манометр — это прибор для измерения давления жидкостей, газов и пара в замкнутых системах и технологических контурах. Он показывает, насколько давление в оборудовании, трубопроводе или аппарате отличается от атмосферного, а в случае с дифференциальными моделями — фиксирует перепад между двумя точками системы. Такие приборы используются в теплоэнергетике, водоснабжении, вентиляции, химической, пищевой и нефтегазовой промышленности, а также в лабораториях и на производстве, где важно поддерживать стабильные и безопасные параметры процесса.

Манометры относятся к базовым средствам контроля, без которых невозможно нормальное функционирование большинства инженерных систем. Они помогают вовремя заметить отклонение давления, предупредить перегрузку оборудования, обнаружить засорение фильтра, утечку в контуре или сбой в работе насоса. При этом под общим названием «манометр» объединяются разные типы приборов, отличающиеся по принципу действия, точности и назначению.

Если говорить проще, манометр отвечает на вопрос: какое давление сейчас в системе и соответствует ли оно норме. Однако в промышленности этого бывает недостаточно. В одних случаях нужно контролировать давление в одной точке, в других — сравнивать показатели до и после фильтра, теплообменника или участка трубопровода, а в третьих — воспроизводить эталонное давление для поверки и калибровки других приборов. Поэтому важно не только понимать, что показывает манометр, но и правильно подбирать его под конкретную задачу.

Виды манометров

Манометры классифицируют по нескольким признакам: по назначению, по измеряемой величине, по принципу действия, по классу точности и по условиям эксплуатации. Для прикладной инженерной задачи наиболее удобно делить их по функции измерения и области применения.

К основным видам манометров относятся:

• Стандартные — приборы для измерения давления в одной точке системы, чаще всего избыточного.
• Дифференциальные — устройства, определяющие разность давлений между двумя точками.
• Грузопоршневые — высокоточные эталонные приборы для воспроизведения давления и поверки других средств измерения.

Дополнительно в широкой технической классификации встречаются вакуумметры, мановакуумметры, абсолютные манометры, электронные датчики давления, жидкостные и деформационные модели. Однако для выбора между эксплуатационным, диагностическим и метрологическим применением наибольшее значение имеют именно три группы: стандартные, дифференциальные и грузопоршневые.

Принцип работы стандартного манометра

Стандартный манометр — самый распространенный вариант прибора для контроля давления в системах отопления, водоснабжения, компрессорных установках, гидравлических контурах и технологических линиях. Его основная задача — измерить давление в одной точке и отобразить его на шкале или передать в систему контроля.

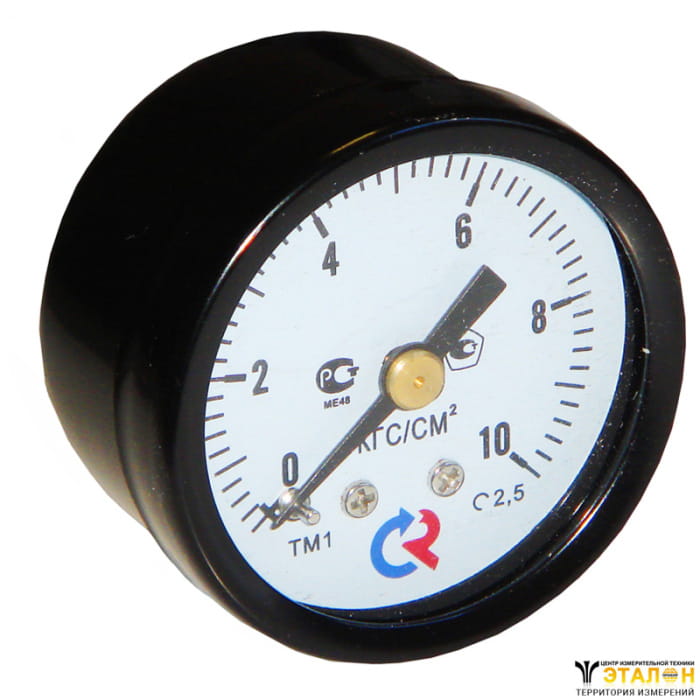

Манометры технические ТМ-110

В промышленной практике чаще всего используются деформационные манометры, в том числе приборы с трубчатой пружиной Бурдона. Их работа основана на том, что чувствительный элемент под воздействием давления стремится изменить свою форму. Это механическое перемещение через передаточный механизм преобразуется в отклонение стрелки по шкале. Конструкция кажется простой, но именно в этом её главное достоинство: прибор надёжен, недорог и не требует сложного обслуживания.

Применение и измерение избыточного давления

Как правило, стандартный манометр измеряет избыточное давление — то есть не абсолютную величину среды саму по себе, а превышение над внешним атмосферным фоном. Такой подход удобен для эксплуатации: инженеру важен именно рабочий режим системы, а не абстрактный показатель без привязки к окружающей среде.

Диапазон измерений стандартных манометров очень широк: в промышленной классификации верхний предел может находиться примерно в интервале от 0,06 до 1000 МПа. Это позволяет использовать их как в низконапорных системах, так и в высоконагруженных гидравлических и энергетических установках. При этом конкретный диапазон всегда подбирается с запасом, чтобы нормальное рабочее давление находилось в средней части шкалы. Так повышается удобство считывания показаний и снижается риск перегрузки чувствительного элемента.

Задачи, функции и требования при выборе манометра

Стандартный манометр выполняет несколько функций одновременно:

• Показывает текущее состояние системы.
• Позволяет быстро обнаружить отклонения от нормы, такие как рост давления из-за перекрытия линии или падение из-за утечки.
• Служит важным элементом системы безопасности, поскольку превышение допустимого давления может привести к аварийным ситуациям, таким как повреждение трубопроводов или оборудования.

При выборе стандартного манометра учитывают не только диапазон, но и тип среды, температуру, вибрацию, пульсации давления, химическую агрессивность и требования к точности. Для спокойных сред подходят обычные показывающие модели. Для вибронагруженных участков используют глицеринозаполненные приборы. Для агрессивных или горячих сред предусматривают мембранные разделители, сифоны, демпферы и другие защитные элементы. Поэтому стандартный манометр — это не просто «стрелка на трубе», а важный компонент системы контроля, который должен соответствовать реальным условиям процесса.

Особенности дифференциальных манометров

Дифференциальный манометр отличается от стандартного тем, что сравнивает показатели сразу в двух точках, а результатом измерения становится не абсолютное или избыточное значение, а перепад между входами. Такой принцип особенно важен там, где инженер оценивает не общее давление в системе, а изменение параметра на конкретном участке.

Где используются дифференциальные манометры

Практический смысл перепада давления огромен. По нему можно определить степень загрязнения фильтра, сопротивление потоку в трубопроводе, работу вентиляционной сети, состояние теплообменника, наличие засора, а также косвенно оценивать расход среды через сужающие устройства. Если обычный манометр отвечает на вопрос «какое давление здесь?», то дифференциальный — «насколько изменился параметр между точкой А и точкой Б и что это говорит о процессе».

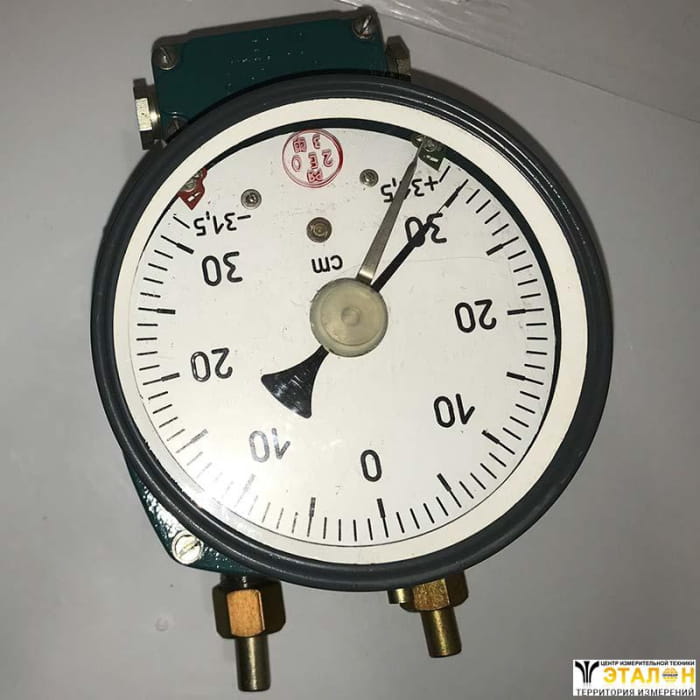

ДСП-4Сг-М1 дифманометр сигнализирующий показывающий

Одна из самых распространенных сфер применения — контроль фильтров. Пока он чистый, сопротивление потоку невелико и перепад на нем остается в допустимом диапазоне. Когда фильтрующий элемент загрязняется, падение давления возрастает. По этому параметру обслуживающий персонал понимает, что фильтр пора очищать или менять.

Дифференциальные манометры также активно применяются:

• в вентиляционных системах;
• в установках очистки воздуха;
• в системах водоподготовки;
• на химических и технологических линиях;
• в узлах учета расхода среды.

Конструктивные и эксплуатационные особенности

В конструкции таких приборов перепад давления воздействует на чувствительный элемент — это может быть мембрана, сильфон или поршень. Возникающее перемещение затем преобразуется в показание стрелки, механический сигнал или электрический выходной сигнал для автоматики. Благодаря этому дифференциальные манометры могут работать не только как показывающие приборы, но и как часть систем управления, диспетчеризации и аварийной сигнализации.

При этом в эксплуатации такие приборы более требовательны, чем стандартные манометры. Для корректной работы важно правильно подключить линии высокого и низкого давления, исключить завоздушивание и загрязнение импульсных трубок, а также учесть положение прибора и свойства рабочей среды. Даже исправный прибор может показывать некорректные данные, если допущены ошибки при монтаже.

Поэтому при выборе дифференциального манометра учитывают не только диапазон измерений и стоимость, но и схему процесса, длину импульсных линий, температуру, тип среды и требования к передаче сигнала.

Назначение грузопоршневых манометров

Грузопоршневой манометр — это уже не обычный эксплуатационный прибор для ежедневного наблюдения за процессом, а высокоточное метрологическое средство. Его назначение заключается в воспроизведении эталонного давления с очень высокой точностью и использовании его для поверки, калибровки и проверки других манометров, датчиков и преобразователей.

Принцип работы и точность прибора

Конструктивно грузопоршневой манометр включает устройство создания давления, поршневую систему и набор точно известных грузов. Физический принцип здесь прямой и фундаментальный: известная сила, создаваемая массой груза, действует на известную площадь поршня, в результате формируется строго определенное давление.

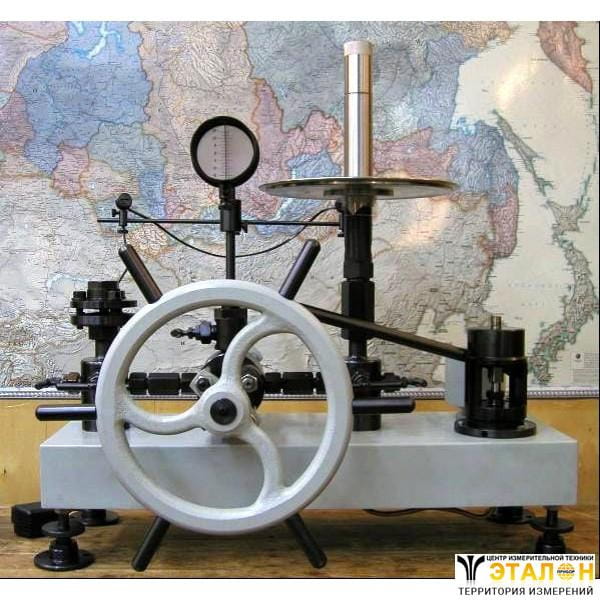

МП-2500

За счет этого такие приборы считаются эталонными и широко применяются:

• в метрологических лабораториях;
• в сервисных центрах;
• на предприятиях с системой поверки;
• в организациях, где важна прослеживаемость измерений.

Грузопоршневые манометры отличаются очень высоким классом точности — в ряде моделей он находится в диапазоне от 0,005 до 0,05%. Для обычной производственной эксплуатации такая точность часто избыточна, но для калибровки она принципиальна. Если эталонный прибор сам дает слишком большую погрешность, он не может служить надежной основой для проверки остальных средств измерения.

Особенности эксплуатации

Диапазон воспроизводимого давления у таких систем также весьма широк и может достигать 250 МПа и выше в зависимости от конструкции и исполнения. Это делает их пригодными не только для низких и средних диапазонов, но и для сложных высоконапорных применений. При этом работа с грузопоршневым манометром требует аккуратности, соблюдения методики, учета температуры, чистоты рабочей среды, состояния поршневой пары и правильной установки грузов.

Грузопоршневой манометр почти никогда не ставят на обычный трубопровод для постоянного контроля технологического давления. Он не предназначен для роли повседневного оперативного индикатора. Его функция другая: быть эталоном, с помощью которого проверяют, насколько корректно работают стандартные и электронные средства измерения. Поэтому этот тип выбирают не цеховые операторы для наблюдения за процессом, а метрологи, инженеры по качеству, специалисты по поверке и калибровке.

С точки зрения практики грузопоршневые манометры особенно важны там, где цена ошибки измерения высока. Это может быть испытательная лаборатория, производство с жесткими требованиями к качеству, энергетический объект, нефтегазовое предприятие, сервисный центр производителя КИПиА или ведомственная метрологическая служба. Иначе говоря, грузопоршневой прибор нужен там, где необходимо не просто «видеть давление», а доказуемо воспроизводить его с минимальной погрешностью.

Сравнение характеристик

Ниже приведено сопоставление трех типов приборов по ключевым критериям выбора.

Эта таблица хорошо показывает главный принцип выбора: разные типы манометров не конкурируют напрямую, а решают разные инженерные задачи. Ошибка возникает тогда, когда эксплуатационный прибор пытаются использовать как эталонный, либо наоборот — сложное метрологическое оборудование рассматривают как обычный индикатор процесса.

Выбор прибора под конкретные задачи

Выбор манометра всегда начинается не с модели и не с бренда, а с ответа на вопрос: что именно нужно измерить. Если необходимо контролировать рабочее давление в одной точке трубопровода, резервуара, гидролинии или компрессорной установки, рациональным решением будет стандартный манометр. Он закрывает подавляющее большинство типовых производственных задач, особенно там, где оператору нужно быстро и наглядно видеть текущее давление.

Если задача связана с анализом состояния участка системы, то есть важен именно перепад давления, нужен дифференциальный манометр. Он оправдан в ситуациях, когда требуется:

• контролировать загрязнение фильтра;
• отслеживать сопротивление на участке вентиляции;
• определять перепад на теплообменнике;
• использовать перепад давления для расчета расхода;
• подключить измерение к системе автоматики и диспетчеризации.

Грузопоршневой манометр выбирают в совершенно ином сценарии. Он необходим тогда, когда предприятие должно поверять или калибровать другие приборы, поддерживать метрологическую прослеживаемость и обеспечивать высокую точность эталонного давления. Для обычной эксплуатации в цехе или на инженерной сети такой прибор избыточен по сложности, стоимости и требованиям к обращению, зато в лабораторной среде он незаменим.

При практическом подборе полезно ориентироваться на следующий алгоритм:

1. Определить, что измеряется: давление в одной точке, перепад между двумя или эталонная величина для поверки.
2. Уточнить диапазон рабочих значений и возможные перегрузки.
3. Оценить требования к точности и повторяемости.
4. Учесть свойства среды: газ, жидкость, пар, агрессивность, загрязненность, температура.
5. Проверить условия эксплуатации: вибрация, пульсации, способ монтажа, необходимость дистанционного сигнала.
6. Понять, нужен ли прибор для оперативного контроля, диагностики процесса или метрологии.

Понять, какой тип подходит под конкретную задачу, — это только первый шаг. Дальше важно правильно подобрать диапазон, класс точности, исполнение и способ подключения. Если задача нетиповая или условия эксплуатации сложные, имеет смысл проконсультироваться со специалистом — это сэкономит время и исключит ошибку при выборе.
