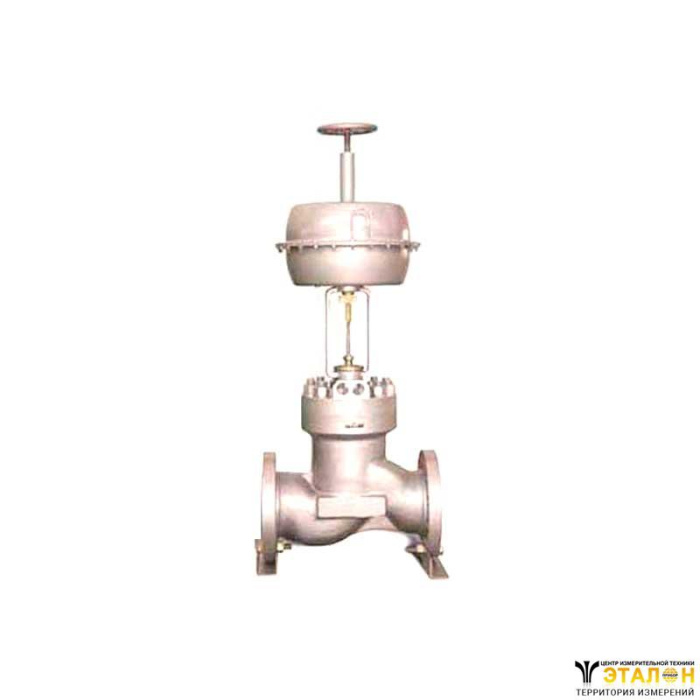

Клапан отсечной 22нж32п с МИМ
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Клапан отсечной 22нж32п с МИМ предназначен для быстрого перекрытия потока транспортируемой среды.
Конструктивное исполнение:
- климатическое исполнение - У;
- рабочая температура окружающей среды - от -40 °C до +40 °C.
| Обозначение по чертежу | Условное обозначение | PN, кгс/см2 | Уплотнение по штоку | Материал корпусных деталей |
| У96503 | 22нж32п | 25 | сильфонное | 12Х18Н9ТЛ |
Технические характеристики
- Давление номинальное PN - 16, 25 кгс/см2.
- Диаметр номинальный DN - 15, 20, 25, 32, 40, 50, 80, 100,150 мм.
- Класс герметичности затвора - «А» по ГОСТ Р 54808.
- Допустимый перепад давлений Р - 6,0 кгс/см2.
- Строительные длины по ГОСТ 3326.
- Установочное положение клапанов на трубопроводе - любое, рекомендуемое приводом вверх.
- Направление подачи рабочей среды - по стрелке на корпусе.
- Время срабатывания не более 3 секунд.
- Присоединение к трубопроводу - фланцевое.
- Конструктивное исполнение:
- нормально-закрытый (НЗ),
- нормально-открытый (НО).
- Управление клапанами осуществляется мембранными исполнительными механизмами (МИМ).
- Температура рабочей среды не более 150°С.
| № поз | Наименование детали | Условное обозначение клапанов |
| 22нж32п | ||
| 1 | Корпус | 12Х18Н9ТЛ |
| 2 | Крышка | 12Х18Н9ТЛ |
| 3 | Золотник | 12Х18Н9Т (с фторопластовым кольцом марки Ф-4) |
| 4 | Шток | 12Х18Н9Т |
| 5 | Прокладка | ПОН-Б паронит - ПА фторопласт Ф-4 |
| 6 | Набивка сальника | терморасширенный графит |
| 7 | Шпилька | 20Х13 |
| 8 | Гайка | 20Х13 |
| 9 | Сильфон | 08Х18Н10Т |
Развернуть полное описание
