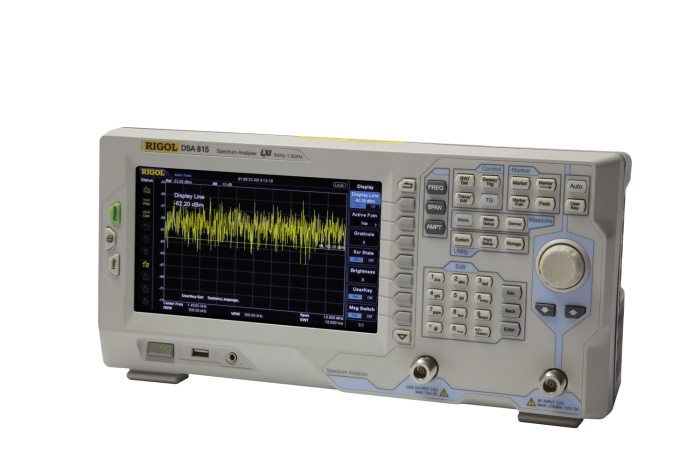

DSA815 анализатор спектра

1 0
(0)
Цена: 100 064 ₽
Производитель: RIGOL
Гарантия:36 месяцев
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
Посетителей сейчас просматривают товар: 9
sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Похожие товары
  • Отзывы

Анализатор спектра DSA815 анализатор спектра используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра DSA815 анализатор спектра способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.

Анализаторы спектра DSA815 анализатор спектра имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора DSA815 анализатор спектра может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.

Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. DSA815 анализатор спектра — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. DSA815 анализатор спектра и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

Особенности анализатора спектра DSA815:

• Диапазон частот от 9 КГц до 1,5 ГГц
• Типичное -135 дБм отображение среднего уровня шума (DANL)
• Общая амплитудная погрешность < 1.5 дБ
• Минимальное разрешение полосо пропускания 100 МГц
• EMI фильтр и квазипиковый детектор (опционально)
• Предусилитель и функция демодуляции AM/FM
• 1,5 ГГц следящий генератор (опционально)
• 8-дюймовый цветной ЖК-дисплей с разрешением 800×480 пикселей
• Интерфейсы: LAN, USB-хост, USB-устройство и GPIB (опционально)
• Компактный, легкий

Технические характеристики анализатора спектра DSA815:

Частота
x погрешность частоты + + (0,65% x полоса обзора)
Диапазон частот от 9 кГц до 1,5 ГГц
Внутренняя
Основная частота 10 МГц
Скорость старения < 2 мд/год
Температурная стабильность от 20 ºC до 30 ºC < 2 мд
Точность считывания частоты
Разрешение маркера интервал/ (точка развертки-1)
Погрешность маркера ± (отображаемая частота × погрешность опорной частоты +1%
× интервал +10% × разрешение по полосе пропускания + разрешение маркера)
Маркер частометра
Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность ± (отображаемая частота × погрешность частоты + разрешение частометра)
Интервал частот
Диапазон 0 Гц, от 100 Гц до 1,5 ГГц
Погрешность ± интервал / (точка развертки - 1)
Однополосный фазовый шум
Сигнал несущей частоты 10 кГц < -88 дБн / Гц typ.
Полоса пропускания
Разрешение по полосе пропускания (-3дБ) 100 Гц до 1 MГц, последовательно 1-3-10
Погрешность разрешения по полосе пропускания < 5%, номин. -
Фильтр, разрешение форм-фактора (60 дБ: 3 дБ) < 5, номин. -
Полоса пропускания видеосигнала (VBW) (-3дБ) от 1 Гц до 3 МГц, последовательно 1-3-10 -

Амплитуда

Диапазон измерения
Диапазон DANL до +20 дБм
Макс. значение уровня входного сигнала
Постоянное напряжение 50 В
Мощность РЧ незатухающей гармоники аттенюация РЧ ≥ 30 дБ 20 дБм (100 мВт)
Макс. уровень искажения 30 дБм (1 Вт)
Показатель среднего уровня шумов (DANL)
аттенюация РЧ 0 дБ, полоса пропускания РЧ=100 Гц, полоса пропускания ВЧ=10 Гц, датчик выборки
DANL (предусилитель вкл.)
от 100 кГц до 1 МГц < -90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм
от 1 МГц до 1,5 ГГц < -110 дБм +6 × (f/МГц)дБ, typ. -115 дБм
DANL (предусилитель выкл.) от 100 кГц до 1 МГц < -110 дБм - 130 дБм
от 1 МГц до 1,5 ГГц < -130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм
Просмотр уровня
Логарифмическая ось от 1 дБ до 200 дБ
Линейная ось от 0 до контрольного уровня
Количество элементов изображения Обычный 601
Количество индикаций 3 + мат. индикации
Показанные измерения собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения, квазипик
Функция трассировки очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
Значения горизонтальной оси дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Частотная характеристика
Затухание в диапазоне радиочастот 10 дБ , относительно до 50 MГц, от 20 ºC до 30 ºC
Частотная характеристика
(предусилитель выкл.)
от 100 кГц до 1,5 ГГц < 0.7 дБ
Частотная характеристика
(предусилитель вкл.)
от 1 МГц до 1,5 ГГц < 1.0 дБ
Погрешность регулировки входной аттенюации
Диапазон регулировки от 0 до 30 дБ, по 1 дБ
Погрешность регулировки fc=50MГц, относительно 10 дБ, от 20 ºC до 30 ºC < 0,5 дБ
Погрешность абсолютной амплитуды
Погрешность fc=50 MГц, пиковый детектор, предусилитель выкл.,
аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 ºC to 30 ºC
± 0.4 дБ
Контрольный уровень
Диапазон от - 100 дБм до + 20 дБм, по 1 дБ
Разрешение Логарифмическая шкала 0.01 дБ
Линейная шкала 4 знака
Погрешность < 0.1 дБ, номин.
Погрешность измерений уровня
Погрешность измерений уровня достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ =
полоса пропускания ВЧ = 1кГц,предусилитель выкл.,
10 MГц < fc < 3 ГГц, от 20 ºC до 30 ºC
< 1.0 дБ, номин.
КСВН входной РЧ
затухание РЧ 10 дБ
КСВН (коэффициент стоячей волны напряжения) от 1 МГц до 1,5 ГГц < 1,8
Интермодуляция
Подавление 1ой гармоники (SHI) +40 дБм
Интермодуляционное искажение 3-его порядка (TOI) fc > 30 МГц +10 дБм
Помехи
Видеочастота - < -60 дБн
Промежуточная частота - < -60 дБн
Собственные помехи - < -88 дБм, об.
Другие помехи относительно местного гетеродина приёмника (LO),
относительно аналогово-цифрового преобразования,
относительно субгармоники первого LO
относительно гармоники первого LO
< -60 дБн
Входные взаимосвязанные помехи уровень : -30 дБм < -60 дБн, об.

Развертка

Диапазон времени развертки 100 Гц ≤ интервал ≤1,5 ГГц от 10 мс до 1500 с
интервал = 0 от 20 мкс до 1500 с
Погрешность времени развертки 100 Гц ≤ интервал ≤1,5 ГГц 5%, номин.
интервал = 0 0.5%, номин.
Режим развертки - продолжительный, одиночный

Функция запуска

Источник запуска свободный ход, видео, внешний запуск
Уровень входа внешней синхронизации 5 В уровень TTL

Измерительный генератор

Выходной сигнал ИГ
Диапазон частот - от 9 кГц до 1,5 ГГц
Уровень выходного сигнала - от - 20 дБм до 0 дБм, по 1 дБ
Линейность выходного сигнала от 1 МГц до 1,5 ГГц ± 3 дБ

Выходы и входы

Вход РЧ
Сопротивление 50 Ом
Соединитель "гнездо" типа N
Выход ИГ
Сопротивление 50 Ом
Подключение "гнездо" типа N
Probe Power
10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
Подключение BNC вход
Амплитуда эталонного сигнала, 10 МГц от 0 дБм до 10 дБм
Вольтаж при запуске 5 В уровень TTL
USB
USB хост подключение разъем типа B
протокол Версия 2.0
USB подключение разъем типа A
протокол Версия 2.0

Общие характеристики

Дисплей
Тип TFT LCD
Разрешение 800 × 480
Размер 8"
Цвета 65536
Поддерживаемые принтеры
Протокол PictBridge
Управление
USB - USB TMC
LAN интерфейс - 10/100 Base-T, RJ-45
IEC/IEEE bus (GIB) с (в комплект не входит) USB-GPIB IEEE488.2
Память
Память - флэш-диск (встроенный)
USB диск (не входит в комплект)
Источник питания
Входное переменное напряжение от 100 В до 240 В, номин.
Частота источника переменного тока от 45 Гц до 440 Гц
Потребляемая мощность стнд. 35 Вт, макс. 50 Вт
Температура
Температура хранения от -20ºC до 70ºC
Габариты
Ш × В × Г 361 × 178 × 128мм

Комплект поставки DSA815:

Наименование Количество
Анализатор спектра DSA815 1
Кабель питания 1
Краткое руководство 1
CD-диск 1
