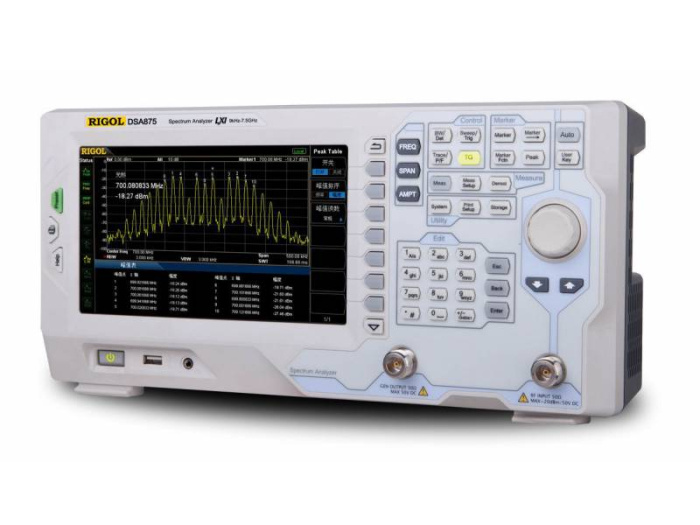

DSA875 анализатор спектра

1 0
(0)
Цена: 580 000 ₽
Производитель: RIGOL
Гарантия:36 месяцев
Госреестр РФ:61272-15
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
Посетителей сейчас просматривают товар: 9
sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Похожие товары
  • Отзывы

Анализатор спектра DSA875 анализатор спектра используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра DSA875 анализатор спектра способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.

Анализаторы спектра DSA875 анализатор спектра имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора DSA875 анализатор спектра может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.

Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. DSA875 анализатор спектра — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. DSA875 анализатор спектра и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

Цифровой анализатор спектра 9 кГц - 7,5 ГГц; погрешность 1 ppm, средний уровень соб.шума: -144 дБмВт (п/у опция - 152дБм); макс.уровень +30 дБмВт; RBW: от 10 Гц; фаз. шум: -100 дБн/Гц; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг.

Технические характеристики анализатора спектра с опцией трекинг-генератора DSA875:

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…7,5 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 5х10-7
Изменение погрешности источника опорной частоты ± 1х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…7,5 ГГц
Погрешность полосы обзора ± полоса обзора / (кол.точек развертки-1)
Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) <-98 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ)
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)
10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц
Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ) 50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.
без предусилителя:
9 кГц…100 кГц: <-110 дБм
100 кГц…5 МГц: <-125 дБм, типично -128 дБм
5МГц…3.2 ГГц: <-130 дБм, типично -134 дБм
3,2 ГГц…6 ГГц: <-126 дБм, типично -130 дБм
6 ГГц…7,5 ГГц: <-121 дБм, типично -125 дБм

с предусилителем (опция PA-DSA875):
100 кГц…5 МГц: <-142 дБм, типично -145 дБм
5 МГц…3.2 ГГц: <-147 дБм, типично -151 дБм
3,2 ГГц…6 ГГц: <-143 дБм, типично -147 дБм
6 ГГц…7,5 ГГц: <-138 дБм, типично -142 дБм
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
АЧХ без предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
с предусилителем (опция PA-DSA875):
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
Аттенюатор Предел ослабления:
0…30 дБ, с шагом 1 дБ
Погрешность переключения
(центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0,3 дБ
Установка опорного уровеня Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ
Разрешение
логарифмической шкалы 0,01 дБ, линейной - 4 цифры
Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ
Гармонические искажения 2-го порядка SHI : +45 дБм
Интермодуляционные искажения 3-го порядка TOI: +11 дБм, типично +15 дБм
Комбинационные искажения <-60 дБн
Собственные комбинационные помехи <-90 дБм, <-100 дБм, типично
РАЗВЕРТКА Диапазон 1 мс… 1500 с (нулевой обзор)
20 мкс ….7500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц)
запуск: непрерывный, однократный
ПРЕДУСИЛИТЕЛЬ
(опция PA-DSA875)
Усиление (100 кГц...7,5 ГГц) 17 дБ (номинальное)
ВХОД ВЧ вход Соединитель N-типа (female) ; 50 Ом;
Другие входы/выходы Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень
USB Host 2.0
USB Device 2.0
VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz
Запуск Источник запуска свободный, видео, внешний
Внешний запуск 5 В TTL уровень
ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
Поддержка принтера Протокол PictBridge
Удаленное управление USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
Напряжение питания Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц
Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса 4,55 кг
Внутренняя память данных Flash Disk (встроенный)
Рабочая температура 0 ºC …50 ºC

Расширенные измерения:

• ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
• измерение КСВН (опция DSA800-VSWR)
• предусилитель (опция PA-DSA875)
• измерение мощности в основном канале (опция DSA800-AMK)
• измерение занимаемой полосы (опция DSA800-AMK)
• соотношение мощностей в смежных каналах (опция DSA800-AMK)
• измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
• измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
• измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
• измерение гармонических искажений (опция DSA800-AMK)
• измерение TOI (опция DSA800-AMK)
• тестирование в пределах

Комплект поставки DSA875:

Наименование Количество
Анализатор спектра DSA835 1
Кабель питания 1
Краткое руководство по эксплуатации 1
CD-ROM (руководство пользователя, руководство по программированию) 1
Комплект аксессуаров DSA Utility Kit 1
Опция расширенных измерений DSA800-AMK 1
Опция для ЭМИ измерений DSA800-EMI 1
Комплект для монтажа в стойку DSA800-RMSA 1
Зонд ближнего поля RF2 1
Программное обеспечение Ultra Spectrum 1
