Анализатор спектра RSFSL1818 используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра RSFSL1818 способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.
Анализаторы спектра RSFSL1818 имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора RSFSL1818 может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.
Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. R&S®FSL18.18 анализатор спектра — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. R&S®FSL18.18 анализатор спектра и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

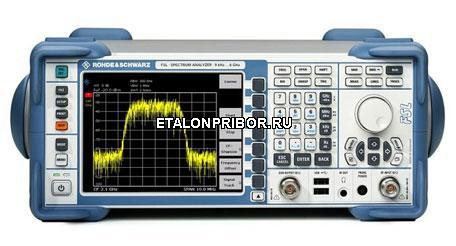

Анализатор спектра R&S®FSL18 от 9кГц до 18 ГГц
ОПИСАНИЕ
Анализатор спектра R&S FSL представляет собой чрезвычайно легкий и компактный прибор с широким диапазоном возможностей. Ему найдется применение и в сфере разработки, и в сервисе, и в условиях промышленного производства. Он обладает функциями, которые прежде встречались лишь у анализаторов спектра высшего класса и, поэтому, отличается превосходным соотношением цены и качества.
R&S FSL является единственным прибором своего класса, обладающим следящим генератором с диапазоном до 6 ГГц и полосой демодуляции 20 МГц. С первого же взгляда заметна схожесть графического интерфейса пользователя R&S FSL с интерфейсами R&S FSU и R&S FSP.
ОСНОВНЫЕ ОСОБЕННОСТИ
Анализатор спектра R&S FSL лидирует в своем классе по числу стандартных функций.
• Полный набор детекторов: макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый
• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов (см. снимок экрана)
• Измерение мощности во временной области
• Измерение отношения уровня несущей к шуму C/N или C/N0 по отношению к 1 Гц или к ширине канала
• Комплементарная интегральная функция распределения (CCDF): измерение пик-фактора и амплитуды функции распределения вероятности
• Автоматические процедуры определения:
• занимаемой полосы частот (OBW)
• точки пересечения по интермодуляционным составляющим 3 порядка (TOI)
• глубины амплитудной модуляции
• гармонических искажений
• Настраиваемое число точек кривой, макс. 32001
• Редактируемые граничные линии, включая индикацию ГОДЕН/НЕ ГОДЕН
• Единицы измерения уровня:
• дБм, дБмкВ, дБмВ, дБмкА, дБпВт, В, Вт, А
• Частотомер с разрешением 1 Гц и временем измерения 50 мс
• Маркер шума и фазового шума с выводом результатов в дБм/Гц и dBc/Гц
• Определение снижения уровня на n дБ позволяет быстро определять полосу пропускания
• Канальные фильтры, форм-фактор <2, от 300 Гц до 5 МГц, опционально от 100 Гц до 5 МГц, например 8,5 кГц, 12,5 кГц, 150 кГц, 192 кГц, 1 МГц, 1,5 МГц
• Фильтры электромагнитных помех: 200 Гц (опция), 9 кГц, 120 кГц
• Фильтры FFT от 300 Гц до 30 кГц, опционально от 1 Гц до 30 кГц
• Следящий генератор
• Стробируемое свипирование (опция)
• Сетевой интерфейс, совместимый с VXI11 для дистанционного управления
• Интерфейс USB
• Функция справки
• Операционная система: Embedded Windows XP
• Простое документирование измерений
• Дистанционное управление рабочим столом
• Совместимость (драйверы принтеров, сеть и т.п.)
• Измерение мощности с помощью датчиков мощности R&S NRP
• Поправочный коэффициент
ХАРАКТЕРИСТИКИ
Характеристика | Значение |
Диапазон частот | от 9 кГц до 3/6 ГГц, со следящим генератором или без него |
Полоса демодуляции IQ | 20 МГц |
Отображаемый средний уровень шумов | −152 дБм |
Общая погрешность уровня | <0.5 dB |
Масса | <7 кг |
Возможность установки аккумулятора | |
Процедуры измерения | точки пересечения по интермодуляционным составляющим 3 порядка, занимаемой полосы частот, мощности во временной области, комплементарной интегральной функции распределения, мощности в соседнем канале и др. |
ОПЦИИ
Базовый блок | |
Анализатор спектра FSL3 от 9кГц до 3 ГГц | FSL3 |
Анализатор спектра FSL3 от 9кГц до 3 ГГц, со следящим генератором | FSL3 |
Анализатор спектра FSL6 от 9кГц до 6 ГГц | FSL6 |
Анализатор спектра FSL6 от 9кГц до 6 ГГц, со следящим генератором | FSL6 |
Анализатор спектра FSL18 от 9кГц до 18 ГГц | FSL18 |
Анализатор спектра FSL18 от 9кГц до 18 ГГц, со следящим генератором | FSL18 |
Опции | |
Термостатированный генератор опорной частоты | FSL-B4 |
Дополнительные интерфейсы: | FSL-B5 |
Синхронизация по ТВ сигналу | FSL-B6 |
Узкополосные фильтры разрешения | FSL-B7 |
Интерфейс GPIB | FSL-B10 |
ВЧ предусилитель 20 дБ | FSL-B22 |
Источник питания постоянного тока от 12 В до 28 В | FSL-B30 |
Батарея аккумуляторов (NiMH) | FSL-B31 |
Стробируемое свипирование | FSL-B8 |
Измерительный демодулятор АМ/ЧМ/ФМ | FSL-K7 |
Измерения параметров передатчика Bluetooth (в том числе EDR) | FSL-K8 |
Функция поддержки датчиков мощности | FSL-K9 |
Прикладное встроенное ПО для обработки спектрограмм | FSL-K14 |
Измерение сигналов кабельного ТВ, аналогового ТВ и DVB-C | FSL-K20 |
Прикладное встроенное ПО для измерения коэффициента шума и усиления | FSL-K30 |
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций WCDMA 3GPP | FSL-K72 |
Прикладное встроенное ПО для работы с сигналами WLAN | FSL-K91 |
Прикладное встроенное ПО для работы с сигналами WiMAX (802.16) OFDM | FSL-K92 |
Модернизация опции FSL-K92 до FSL-K93 | FSL-K92U |
Прикладное встроенное ПО для работы с сигналами WiMAX (802.16) OFDM/OFDMA | FSL-K93 |
