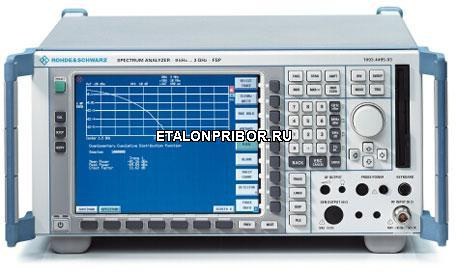

R&S®FSP13 анализатор спектра

Варианты написания: RSFSP-13, RSFSP 13
1 0
(0)
Цена: по запросу
Производитель: ROHDE&SCHWARZ
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
Посетителей сейчас просматривают товар: 6
sl-img-1
sl-img-2
sl-img-3
sl-img-4
sl-img-5
sl-img-6
sl-img-7
sl-img-8
sl-img-9
sl-img-10
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Похожие товары
  • Отзывы

Анализатор спектра RSFSP13 используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра RSFSP13 способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.

Анализаторы спектра RSFSP13 имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора RSFSP13 может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.

Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. R&S®FSP13 анализатор спектра — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. R&S®FSP13 анализатор спектра и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

 Анализатор спектра R&S®FSP13 от 9 кГц до 13,6 ГГц



ОПИСАНИЕ



Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий самой малой погрешностью уровня в своем классе и превосходными радиочастотными характеристиками. Прибор отличается своими новейшими измерительными функциями и использует проверенные технологии в совокупности с совершенно новой аппаратной концепцией, что обеспечивает революционную производительность, надежность и простоту в обслуживании.



• Диапазон частот от 20 Гц до 3 ГГц, 7 ГГц, 13 ГГц, 30 ГГц и 40 ГГц

• Разрешающая способность по частоте от 1 Гц до 10 МГц

• Отображаемый средний уровень шумов -155 дБм (1 Гц)

• Фазовый шум -113 dBc (1 Гц) при отстройке 10 кГц

• Дополнительные фильтры:

   • Канальные фильтры от 100 Гц до 5 МГц и фильтры RRC

   • Фильтры FFT от 1 Гц до 30 кГц

   • Полосовой фильтр ЭМП и квазипиковый детектор

• Общая погрешность уровня 0,5 дБ

• Стандартными функциями являются процедуры измерения точки пересечения по интермодуляционным составляющим 3-го порядка (TOI), мощности в соседнем канале и коэффициента мощности соседнего канала (ACP(R)), занимаемой полосы частот (OBW), комплементарной интегральной функции распределения (CCDF), APD, и т.п.

• Быстрое измерение мощности в соседнем канале во временной области

• До 80 измерений в секунду (включая передачу кривой через GPIB)

• Электронный аттенюатор

• Имеется встроенное прикладное программное обеспечение для GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, WLAN, …



Основные особенности

Анализаторы спектра R&S FSP отличаются новейшими методами измерений и широким набором стандартных функций.

• Полный набор детекторов

   • Макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый

• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов

• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними

• Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума

• Автоматические процедуры измерения точки пересечения по интермодуляционным составляющим 3-го порядка (TOI), занимаемой полосы частот (OBW), фазового шума, мощности в соседнем канале, глубины модуляции

• Измерение гармонических искажений

• Функции CCDF и APD (возможно в % по оси Y)

• Редактируемые граничные линии, включая индикацию ГОДЕН/НЕ ГОДЕН

• Характеристики разрешающей способности по частоте:

   • Цифровые фильтры от 10 Гц до 100 кГц (с шагом перестройки 1,3,10)

   • Аналоговые фильтры от 300 кГц до 10 МГц (с шагом перестройки 1,3,10)

   • 39 канальных фильтров от 100 Гц до 5 МГц

   • Фильтры RRC (IS-136, TETRA, WCDMA)

   • Стандартные фильтры для измерения ЭМП

   • Фильтры FFT от 1 Гц до 30 кГц

• Ступенчатый аттенюатор с шагом 10 дБ (5 дБ с опцией FSP-B25)

• Электронный аттенюатор и предусилитель (опция)

• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до –50 дБм

• Функция стробируемого запуска

• Полный набор функций маркера

   • Фазовый шум, шум, понижение/повышение на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)

• Встроенный следящий генератор с поддержкой свипирования по мощности

• Управление внешним генератором (обратное свипирование)

• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения

• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C

• Набор команд GPIB, совместимый с FSEx/FSIQ

• Режим списка, обеспечивающий очень быструю работу по шине GPIB

• Интерфейс Ethernet (100 Base T)

• Цветной ЖК-дисплей SVGA 21 см

• Режим разделенного экрана

• Операционная система: Embedded Windows XP

   • Простое документирование измерений

   • Дистанционное управление рабочим столом

   • Совместимость (драйверы принтеров, сеть и т.п.)

• Интерфейсы: GPIB, RS-232-C, LAN (опция), USB

• Поддержка спецификации VXI-11

• Широкий набор прикладного встроенного ПО, включая измерения мощности в кодовой области для коммуникационных стандартов 3 GPP

   • Bluetooth

   • GSM/EDGE

   • 3 GPP WCDMA, HSDPA, TD-SCDMA

   • CDMA2000, 1xEV-DV, 1xEV-DO

   • WLAN 802.11a (ограниченный спектр OFDM)

   • Измерение коэффициента шума и усиления

   • Измерительный демодулятор ЧМ/ФМ/АМ

   • Измерения фазового шума

   • Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и ответвители



ХАРАКТЕРИСТИКИ

Диапазон частот

FSP3

от 9 кГц (20 Гц) до 3 ГГц

FSP7

от 9 кГц (20 Гц) до 7 ГГц

FSP13

от 9 кГц (20 Гц) до 13 ГГц

FSP30

от 9 кГц (20 Гц) до 30 ГГц

FSP40

от 9 кГц (20 Гц) до 40 ГГц

Радиочастотные параметры

Отображаемый средний уровень шумов (ном.)

−155 дБм (1 Гц) без предусилителя

Фазовый шум (ном.)

−113 dBc/Гц при отстройке 10 кГц, частота несущей 500 МГц

Фазовый шум (ном.)

−145 dBc/Гц при отстройке 10 МГц, частота несущей 500 МГц

Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)

10 дБм (ном.)

Точка сжатия на 1 дБ (ном.)

0 дБм

Точность

Общая погрешность уровня

0,5 дБ на частотах до 3,6 ГГц

Нелинейность

< 0,2 дБ до уровня −70 дБ

Линейность дисплея

при разрешающей способности ≤100 кГц (измерено на 30 приборах)

Преобразователь IQ с понижением частоты

Оцифровка ПЧ

12 бит 32 МГц (ПЧ 20,4 МГц)

Память IQ

на 2×128 103 выборок

Скорость

Время свипирования в частотной области

2,5 мс

Время свипирования во временной области

1 мкс

До 70 измерений в секунду дистанционно по шине GPIB

До 80 измерений в секунду в ручном режиме (обновление экрана)

ОПЦИИ



Базовый блок

Анализатор спектра FSP3 от 9 кГц до 3 ГГц

FSP3

Анализатор спектра FSP7 от 9 кГц до 7 ГГц

FSP7

Анализатор спектра FSP13 от 9 кГц до 13,6 ГГц

FSP13

Анализатор спектра FSP30 от 9 кГц до 30 ГГц

FSP30

Анализатор спектра FSP40 от 9 кГц до 40 ГГц

FSP40

Опции

Прочный корпус, ручка для переноски

FSP-B1

Демодулятор аудиосигнала АМ/ЧМ
(не поставляется с опцией FSP-B15)

FSP-B3

Термостатированный кварцевый генератор с высокой
долговременной стабильностью

FSP-B4

ТВ-синхронизатор и перестраиваемый ВЧ-синхронизатор

FSP-B6

Следящий генератор с диапазоном от 9 кГц до 3 ГГц,
I/Q-модулятор

FSP-B9

Управление внешним генератором

FSP-B10

Импульсный калибратор (необходим для опции FS-K72/K73)
(не поставляется с опцией FSP-B3)

FSP-B15

Сетевой интерфейс LAN 10/100 Base-T

FSP-B16

Съемный жесткий диск

FSP-B18

Второй жесткий диск (для FSP-B18)

FSP-B19

Дополнительная защиша от внешних воздействий
(случайные вибрации до 1,9G, диапазон от 0 до 55 С)

FSP-B20

Порты гетеродина/ПЧ для внешних смесителей (только для FSP40)

FSP-B21

Электронный аттенюатор и встроенный предусилитель для FSP3 и FSP7

FSP-B25

Порт запуска для R&S FSP для индикации состояния

FSP-B28

Расширение диапазона до 20 Гц для FSP3 и FSP7

FSP-B29

Расширение диапазона до 20 Гц для FSP13 и FSP30

FSP-B29

Расширение диапазона до 20 Гц для FSP40

FSP-B29

Источник питания постоянного тока 12-28 В

FSP-B30

Аккумуляторная батарея NiMH

FSP-B31

Запасная батарея аккумуляторов (NiMH)

FSP-B32

Аппаратный демодулятор и расширение памяти
(необходим для опций FS-K72/FS-K73)

FSP-B70

Прикладное встроенное ПО GSM/EDGE

FS-K5

Измерительный демодулятор АМ/ЧМ/ФМ

FS-K7

Прикладное встроенное ПО для измерений Bluetooth

FS-K8

Измерения с датчиком мощности
(требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4)

FS-K9

Прикладное встроенное ПО для измерения коэффициента шума и усиления

FS-K30

Прикладное встроенное ПО для измерения фазового шума

FS-K40

Прикладное встроенное ПО для измерения параметров абонентского
оборудования WCDMA 3GPP.

FS-K73

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций WCDMA 3GPP

FS-K72

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций 3GPP HSDPA.

FS-K74

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций 3GPP TD-SCDMA.

FS-K76

Прикладное встроенное ПО для измерения параметров абонентского
оборудования 3GPP TD-SCDMA.

FS-K77

Прикладное встроенное ПО для измерения параметров базовых
станций CDMA2000 / 1xEV-DV.

FS-K82

Прикладное встроенное ПО для измерения параметров абонентского
оборудования CDMA2000/1xEV-DV

FS-K83

Прикладное встроенное ПО для измерения параметров базовых
станций 1xEV-DO.

FS-K84

Прикладное встроенное ПО для измерения параметров абонентского
оборудования 1xEV-DO.

FS-K85

Прикладное встроенное ПО для работы с сигналами WiMAX
Предназначается для измерения параметров сигналов OFDMA WiBro

FSP-K93

Прикладное встроенное ПО для работы с сигналами WLAN 802.11a
Предназначается для измерения параметров передатчиков WLAN 802.11a/g
(OFDM) с помощью анализатора сигналов R&S FSP

FSP-K90

Гармонический смеситель от 40 ГГц до 60 ГГц

FS-Z60

Гармонический смеситель от 50 ГГц до 75 ГГц

FS-Z75

Гармонический смеситель от 60 ГГц до 90 ГГц

FS-Z90

Гармонический смеситель от 75 ГГц до 110 ГГц

FS-Z110





Развернуть полное описание

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

ПОХОЖИЕ ТОВАРЫ
Отзывы о товаре R&S®FSP13 анализатор спектра
Загрузка комментариев...
Заказать R&S®FSP13 анализатор спектра
Для заказа R&S®FSP13 анализатор спектра, пожалуйста, свяжитесь с нами по телефонам (495) 748-30-09,
748-30-60, 664-28-44 (многоканальные), по электронной почте info@etalonpribor.ru или заполните эту форму.
* необходим для быстрой связи менеджера с Вами * необходим для подтверждения заказа
Вы можете прикрепить заявку, реквизиты Вашей компании или технические характеристики
заказываемого оборудования (размер прикрепляемого файла неболее 1МБ).
ПОХОЖИЕ ТОВАРЫ
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
