R&S®FSU26 анализатор спектра

Варианты написания: RSFSU-26, RSFSU 26
Цена: по запросу
Производитель: ROHDE&SCHWARZ
В корзину
Купить в 1 клик
Нашли дешевле? Снизим цену!
  • Описание
  • Доставка и оплата
  • Похожие товары

Анализатор спектра RSFSU26 используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра RSFSU26 способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.

Анализаторы спектра RSFSU26 имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора RSFSU26 может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.

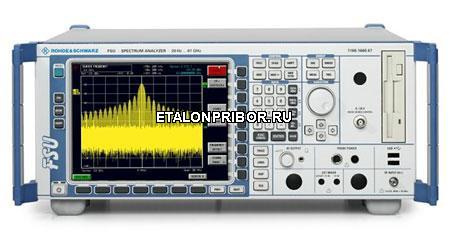

Анализатор спектра R&S®FSU26 от 20 Гц до 26,5 ГГц



ОПИСАНИЕ



Основные черты



Анализаторы спектра R&S®FSU лидируют по динамическому диапазону, фазовому шуму, точности уровня и разрешающей способности – по всем параметрам, необходимым для разработки, производства и тестирования беспроводных устройств следующего поколения.



Превосходные характеристики:

 Диапазон частот от 20 Гц до 3,6 ГГц, 8 ГГц, 26,5 ГГц, 43 ГГц, 46 ГГц, 50 ГГц или 67 ГГц

Отображаемый средний уровень шумов -158 дБм (1 Гц)

Фазовый шум -123 dBc (1 Гц) при отстройке 10 кГц

Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) +25 дБм (ном.)

Разрешающая способность по частоте от 1 Гц до 50 МГц



Высокая скорость измерений:

Быстрое измерение мощности в соседнем канале во временной области

До 70 измерений в секунду (включая передачу кривой через GPIB)



Непревзойденные возможности:

Стандартными функциями являются процедуры для измерения TOI, мощности в соседнем канале и коэффициента мощности соседнего канала для сигналов с несколькими несущими (MC ACP(R)), занимаемой полосы частот (OBW), комплементарной интегральной функции распределения (CCDF), APD и т.п.

Имеется встроенное прикладное программное обеспечение для GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, …



Основные особенности



Для выполнения различных измерений в процессе разработки, прибор должен обладать достаточной функциональностью и превосходными характеристиками во всех режимах. R&S FSU полностью удовлетворяет этим требованиям.

Полный набор детекторов

   • Макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый

Измерение паразитных излучений со свипированием по 100001 точке

Характеристики разрешающей способности по частоте:

   • Цифровые фильтры от 10 Гц до 100 кГц (с шагом перестройки 1,2,3,5)

   • 39 канальных фильтров от 100 Гц до 5 МГц

   • Аналоговые фильтры от 300 кГц до 10 МГц (с шагом перестройки 1,2,3,5)

   • Фильтры RRC (NADC, TETRA, 3GPP)

   • Фильтры электромагнитных помех: 200 Гц, 9 кГц, 120 кГц

   • Фильтры FFT от 1 Гц до 30 кГц / Настраиваемый фильтр FFT

   • 6-dB фильтр электромагнитных помех от 10 Гц to 1 МГц с шагом перестройки 10

Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов

Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними

Автоматические процедуры для измерения TOI, OBW и глубины АМ

Измерение гармонических искажений

Полный набор функций маркера

   • Фазовый шум, шум, понижение/повышение на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)

Функции CCDF и APD

Редактируемые граничные линии, включая индикацию ГОДЕН/НЕ ГОДЕН

Аттенюатор с шагом настройки 5 дБ

Электронный аттенюатор

Предусилитель на частоту до 26,5 ГГц

Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до – 50 дБм

Демодуляция по маркеру с шумоподавлением

Следящий генератор с поддержкой свипирования по мощности

Функция стробируемого запуска

Встроенный следящий генератор

Управление внешним генератором

Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения

Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C

Набор команд GPIB, совместимый с FSEx/FSIQ

Режим списка, обеспечивающий очень быструю работу по шине GPIB

Цветной ЖК-дисплей SVGA 21 см

Режим разделенного экрана

Работа под управлением Embedded XP

   • Простое документирование измерений

   • Дистанционное управление рабочим столом

   • Совместимость (драйверы принтеров, сеть и т.п.)

Интерфейсы: GPIB, RS-232-C, LAN, USB

Поддержка спецификации VXI-11

Широкий набор прикладного встроенного ПО, включая измерения мощности в кодовой области для коммуникационных стандартов 3 GPP

   • Bluetooth

   • GSM/EDGE

   • 3 GPP WCDMA, HSDPA, TD-SCDMA

   • CDMA2000, 1xEV-DV, 1xEV-DO

   • Измерение коэффициента шума и усиления

   • Измерительный демодулятор ЧМ/ФМ/АМ

   • Измерения фазового шума

   • Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и ответвители



ХАРАКТЕРИСТИКИ

Диапазон частот

FSU3

от 20 Гц до 3,6 ГГц

FSU8

от 20 Гц до 8 ГГц

FSU26

от 20 Гц до 26,5 ГГц

FSU43

от 20 Гц до 43 ГГц

FSU46

от 20 Гц до 46 ГГц

FSU50

от 20 Гц до 50 ГГц

FSU67

от 20 Гц до 67 ГГц

Радиочастотные параметры

Отображаемый средний уровень шумов (ном.)

−158 дБм (1 Гц) без предусилителя

Фазовый шум SSB (ном.)

−123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц

Фазовый шум (ном.)

−160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц

Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI)

+25 дБм (ном.)

Точка сжатия на 1 дБ

13 дБм (ном.)

Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA

77,5 дБ / 84 дБ с коррекцией шума

Линейность дисплея при разрешающей способности по частоте

≤100 кГц (измерено на 30 приборах)

Точность

Общая погрешность уровня

0,3 дБ на частотах до 3,6 ГГц

Нелинейность

< 0,1 дБ до уровня −70 дБ

Преобразователь IQ с понижением частоты

Оцифровка ПЧ

14 бит 32 МГц (ПЧ 20,4 МГц)

Память IQ

на 2×512 103 выборок

Скорость

Время свипирования в частотной области

2,5 мс

Время свипирования во временной области

1 мкс

До 70 измерений в секунду (включая передачу кривой через GPIB)

Дистанционное управление в режиме списка снижает время измерения

ОПЦИИ

Базовый блок

Анализатор спектра FSU3 от 20 Гц до 3,6 ГГц

FSU3

Анализатор спектра FSU8 от 20 Гц до 8 ГГц

FSU8

Анализатор спектра FSU26 от 20 Гц до 26,5 ГГц

FSU26

Анализатор спектра FSU43 от 20 Гц до 43 ГГц

FSU43

Анализатор спектра FSU46 от 20 Гц до 46 ГГц

FSU46

Анализатор спектра FSU50 от 20 Гц до 50 ГГц

FSU50

Анализатор спектра FSU67 от 20 Гц до 67 ГГц

FSU67

Опции

Термостатированный кварцевый генератор с высокой
долговременной стабильностью

FSU-B4

Следящий генератор от 100 кГц до 3,6 ГГц

FSU-B9

Выходной аттенюатор для следящего генератора

FSU-B12

Съемный жесткий диск

FSU-B18

Второй жесткий диск для FSU-B18

FSU-B19

Расширенные спецификации условий окружающей среды

FSU-B20

Порты гетеродина/ПЧ для внешних смесителей
(только для FSU26, FSU46, FSU50 и FSQ26, FSQ40)

FSU-B21

Электронный аттенюатор от 0 до 30 дБ, предусилитель 20 дБ

FSU-B25

Широкополосный выход демодулятора ЧМ

FSU-B27

Векторный анализ сигналов для FSU, полоса демодуляции 7 МГц,
аппаратный демодулятор

FSU-U73/-B73

Управление внешним генератором

FSP-B10

Порт запуска для R&S FSP для индикации состояния

FSP-B28

Программные опции

Прикладное встроенное ПО GSM/EDGE

FS-K5

Измерительный демодулятор АМ/ЧМ/ФМ

FS-K7

Прикладное встроенное ПО для измерений Bluetooth

FS-K8

Измерения с датчиком мощности
(требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4)

FS-K9

Прикладное встроенное ПО для измерений сигналов VOR/ILS

FS-K15

Прикладное встроенное ПО для измерения коэффициента шума и усиления

FS-K30

Прикладное встроенное ПО для измерения фазового шума

FS-K40

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций WCDMA 3GPP

FS-K72

Прикладное встроенное ПО для измерения параметров абонентского
оборудования WCDMA 3GPP.

FS-K73

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций 3GPP HSDPA.

FS-K74

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций 3GPP HSPA+

FS-K74+

Прикладное встроенное ПО для измерения параметров передатчиков
базовых станций 3GPP TD-SCDMA.

FS-K76

Прикладное встроенное ПО для измерения параметров абонентского
оборудования 3GPP TD-SCDMA.

FS-K77

Прикладное встроенное ПО для измерения параметров базовых
станций CDMA2000 / 1xEV-DV.

FS-K82

Прикладное встроенное ПО для измерения параметров абонентского
оборудования CDMA2000/1xEV-DV

FS-K83

Прикладное встроенное ПО для измерения параметров базовых
станций 1xEV-DO.

FS-K84

Прикладное встроенное ПО для измерения параметров абонентского
оборудования 1xEV-DO.

FS-K85

Прикладное встроенное ПО для измерения TETRA Release 2

FS-K110

Рекомендуемые дополнения

Гармонический смеситель от 40 ГГц до 60 ГГц

FS-Z60

Гармонический смеситель от 50 ГГц до 75 ГГц

FS-Z75

Гармонический смеситель от 60 ГГц до 90 ГГц

FS-Z90

Гармонический смеситель от 75 ГГц до 110 ГГц

FS-Z110
