Анализатор спектра RSFSU8 используется для исследования распределения электромагнитных колебаний в полосе частот. Данный прибор характеризуется отличными техническими показателями и имеет большие функциональные возможности. Анализатор спектра RSFSU8 способен заменить несколько приборов, которые используются при оценке распределения энергии в спектре.
Анализаторы спектра RSFSU8 имеют привлекательный дизайн, интуитивно понятный интерфейс и удобный яркий дисплей. Высокая точность измерений и простота эксплуатации прибора обеспечиваются даже при недостаточной освещенности. Эта удобная и малогабаритная модель прибора RSFSU8 может успешно эксплуатироваться в различных условиях. Анализатор спектра сочетает в себе высокую надежность, качество и функциональность. Мы представляем данные приборы подобного класса, которые отличаются между собой диапазоном частот. Для дополнительной консультации по его характеристикам или работе прибора Вы можете связаться с нашими менеджерами.
Анализаторы спектра, опции и наборы для проверки ЭМС в нашем каталоге рассчитаны на эксплуатацию в сложных условиях и предоставляют результаты измерений в удобном для анализа виде. R&S®FSU8 анализатор спектра — востребованная модель в лабораториях и научно-исследовательских институтах. Позволяет изучать качество электроэнергии и фиксировать широкий спектр параметров. Простота подключения позволяет проводить тестирование и обслуживание максимально оперативно и качественно. R&S®FSU8 анализатор спектра и другие аналогичные товары имеют хорошую защиту от воздействия среды и отвечают актуальным стандартам в плане безопасности.

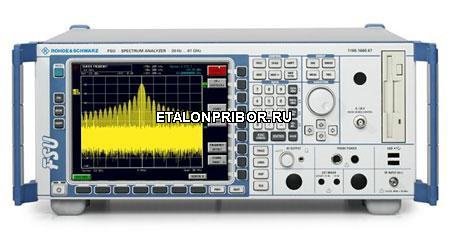

Анализатор спектра R&S®FSU8 от 20 Гц до 8 ГГц
ОПИСАНИЕ
Основные черты
Анализаторы спектра R&S®FSU лидируют по динамическому диапазону, фазовому шуму, точности уровня и разрешающей способности – по всем параметрам, необходимым для разработки, производства и тестирования беспроводных устройств следующего поколения.
Превосходные характеристики:
• Диапазон частот от 20 Гц до 3,6 ГГц, 8 ГГц, 26,5 ГГц, 43 ГГц, 46 ГГц, 50 ГГц или 67 ГГц
• Отображаемый средний уровень шумов -158 дБм (1 Гц)
• Фазовый шум -123 dBc (1 Гц) при отстройке 10 кГц
• Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) +25 дБм (ном.)
• Разрешающая способность по частоте от 1 Гц до 50 МГц
Высокая скорость измерений:
• Быстрое измерение мощности в соседнем канале во временной области
• До 70 измерений в секунду (включая передачу кривой через GPIB)
Непревзойденные возможности:
• Стандартными функциями являются процедуры для измерения TOI, мощности в соседнем канале и коэффициента мощности соседнего канала для сигналов с несколькими несущими (MC ACP(R)), занимаемой полосы частот (OBW), комплементарной интегральной функции распределения (CCDF), APD и т.п.
• Имеется встроенное прикладное программное обеспечение для GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, …
Основные особенности
Для выполнения различных измерений в процессе разработки, прибор должен обладать достаточной функциональностью и превосходными характеристиками во всех режимах. R&S FSU полностью удовлетворяет этим требованиям.
• Полный набор детекторов
• Макс., мин., автопиковый, с выборкой, среднеквадратический, усредняющий, квазипиковый
• Измерение паразитных излучений со свипированием по 100001 точке
• Характеристики разрешающей способности по частоте:
• Цифровые фильтры от 10 Гц до 100 кГц (с шагом перестройки 1,2,3,5)
• 39 канальных фильтров от 100 Гц до 5 МГц
• Аналоговые фильтры от 300 кГц до 10 МГц (с шагом перестройки 1,2,3,5)
• Фильтры RRC (NADC, TETRA, 3GPP)
• Фильтры электромагнитных помех: 200 Гц, 9 кГц, 120 кГц
• Фильтры FFT от 1 Гц до 30 кГц / Настраиваемый фильтр FFT
• 6-dB фильтр электромагнитных помех от 10 Гц to 1 МГц с шагом перестройки 10
• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Автоматические процедуры для измерения TOI, OBW и глубины АМ
• Измерение гармонических искажений
• Полный набор функций маркера
• Фазовый шум, шум, понижение/повышение на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
• Функции CCDF и APD
• Редактируемые граничные линии, включая индикацию ГОДЕН/НЕ ГОДЕН
• Аттенюатор с шагом настройки 5 дБ
• Электронный аттенюатор
• Предусилитель на частоту до 26,5 ГГц
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до – 50 дБм
• Демодуляция по маркеру с шумоподавлением
• Следящий генератор с поддержкой свипирования по мощности
• Функция стробируемого запуска
• Встроенный следящий генератор
• Управление внешним генератором
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим списка, обеспечивающий очень быструю работу по шине GPIB
• Цветной ЖК-дисплей SVGA 21 см
• Режим разделенного экрана
• Работа под управлением Embedded XP
• Простое документирование измерений
• Дистанционное управление рабочим столом
• Совместимость (драйверы принтеров, сеть и т.п.)
• Интерфейсы: GPIB, RS-232-C, LAN, USB
• Поддержка спецификации VXI-11
• Широкий набор прикладного встроенного ПО, включая измерения мощности в кодовой области для коммуникационных стандартов 3 GPP
• Bluetooth
• GSM/EDGE
• 3 GPP WCDMA, HSDPA, TD-SCDMA
• CDMA2000, 1xEV-DV, 1xEV-DO
• Измерение коэффициента шума и усиления
• Измерительный демодулятор ЧМ/ФМ/АМ
• Измерения фазового шума
• Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и ответвители
ХАРАКТЕРИСТИКИ
|
Диапазон частот |
|
|
FSU3 |
от 20 Гц до 3,6 ГГц |
|
FSU8 |
от 20 Гц до 8 ГГц |
|
FSU26 |
от 20 Гц до 26,5 ГГц |
|
FSU43 |
от 20 Гц до 43 ГГц |
|
FSU46 |
от 20 Гц до 46 ГГц |
|
FSU50 |
от 20 Гц до 50 ГГц |
|
FSU67 |
от 20 Гц до 67 ГГц |
|
Радиочастотные параметры |
|
|
Отображаемый средний уровень шумов (ном.) |
−158 дБм (1 Гц) без предусилителя |
|
Фазовый шум SSB (ном.) |
−123 dBc/Гц при отстройке 10 кГц, частота несущей 640 МГц |
|
Фазовый шум (ном.) |
−160 dBc/Гц при отстройке 10 МГц, частота несущей 640 МГц |
|
Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI) |
+25 дБм (ном.) |
|
Точка сжатия на 1 дБ |
13 дБм (ном.) |
|
Динамический диапазон при измерении коэффициента утечки мощности в соседний канал сигнала WCDMA |
77,5 дБ / 84 дБ с коррекцией шума |
|
Линейность дисплея при разрешающей способности по частоте |
≤100 кГц (измерено на 30 приборах) |
|
Точность |
|
|
Общая погрешность уровня |
0,3 дБ на частотах до 3,6 ГГц |
|
Нелинейность |
< 0,1 дБ до уровня −70 дБ |
|
Преобразователь IQ с понижением частоты |
|
|
Оцифровка ПЧ |
14 бит 32 МГц (ПЧ 20,4 МГц) |
|
Память IQ |
на 2×512 103 выборок |
|
Скорость |
|
|
Время свипирования в частотной области |
2,5 мс |
|
Время свипирования во временной области |
1 мкс |
|
До 70 измерений в секунду (включая передачу кривой через GPIB) |
|
|
Дистанционное управление в режиме списка снижает время измерения |
|
ОПЦИИ
|
Базовый блок |
|
|
Анализатор спектра FSU3 от 20 Гц до 3,6 ГГц |
FSU3 |
|
Анализатор спектра FSU8 от 20 Гц до 8 ГГц |
FSU8 |
|
Анализатор спектра FSU26 от 20 Гц до 26,5 ГГц |
FSU26 |
|
Анализатор спектра FSU43 от 20 Гц до 43 ГГц |
FSU43 |
|
Анализатор спектра FSU46 от 20 Гц до 46 ГГц |
FSU46 |
|
Анализатор спектра FSU50 от 20 Гц до 50 ГГц |
FSU50 |
|
Анализатор спектра FSU67 от 20 Гц до 67 ГГц |
FSU67 |
|
Опции |
|
|
Термостатированный кварцевый генератор с высокой |
FSU-B4 |
|
Следящий генератор от 100 кГц до 3,6 ГГц |
FSU-B9 |
|
Выходной аттенюатор для следящего генератора |
FSU-B12 |
|
Съемный жесткий диск |
FSU-B18 |
|
Второй жесткий диск для FSU-B18 |
FSU-B19 |
|
Расширенные спецификации условий окружающей среды |
FSU-B20 |
|
Порты гетеродина/ПЧ для внешних смесителей |
FSU-B21 |
|
Электронный аттенюатор от 0 до 30 дБ, предусилитель 20 дБ |
FSU-B25 |
|
Широкополосный выход демодулятора ЧМ |
FSU-B27 |
|
Векторный анализ сигналов для FSU, полоса демодуляции 7 МГц, |
FSU-U73/-B73 |
|
Управление внешним генератором |
FSP-B10 |
|
Порт запуска для R&S FSP для индикации состояния |
FSP-B28 |
|
Программные опции |
|
|
Прикладное встроенное ПО GSM/EDGE |
FS-K5 |
|
Измерительный демодулятор АМ/ЧМ/ФМ |
FS-K7 |
|
Прикладное встроенное ПО для измерений Bluetooth |
FS-K8 |
|
Измерения с датчиком мощности |
FS-K9 |
|
Прикладное встроенное ПО для измерений сигналов VOR/ILS |
FS-K15 |
|
Прикладное встроенное ПО для измерения коэффициента шума и усиления |
FS-K30 |
|
Прикладное встроенное ПО для измерения фазового шума |
FS-K40 |
|
Прикладное встроенное ПО для измерения параметров передатчиков |
FS-K72 |
|
Прикладное встроенное ПО для измерения параметров абонентского |
FS-K73 |
|
Прикладное встроенное ПО для измерения параметров передатчиков |
FS-K74 |
|
Прикладное встроенное ПО для измерения параметров передатчиков |
FS-K74+ |
|
Прикладное встроенное ПО для измерения параметров передатчиков |
FS-K76 |
|
Прикладное встроенное ПО для измерения параметров абонентского |
FS-K77 |
|
Прикладное встроенное ПО для измерения параметров базовых |
FS-K82 |
|
Прикладное встроенное ПО для измерения параметров абонентского |
FS-K83 |
|
Прикладное встроенное ПО для измерения параметров базовых |
FS-K84 |
|
Прикладное встроенное ПО для измерения параметров абонентского |
FS-K85 |
|
Прикладное встроенное ПО для измерения TETRA Release 2 |
FS-K110 |
|
Рекомендуемые дополнения |
|
|
Гармонический смеситель от 40 ГГц до 60 ГГц |
FS-Z60 |
|
Гармонический смеситель от 50 ГГц до 75 ГГц |
FS-Z75 |
|
Гармонический смеситель от 60 ГГц до 90 ГГц |
FS-Z90 |
|
Гармонический смеситель от 75 ГГц до 110 ГГц |
FS-Z110 |
