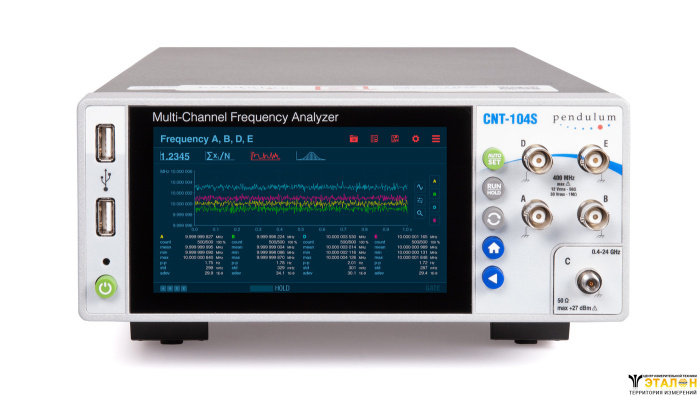

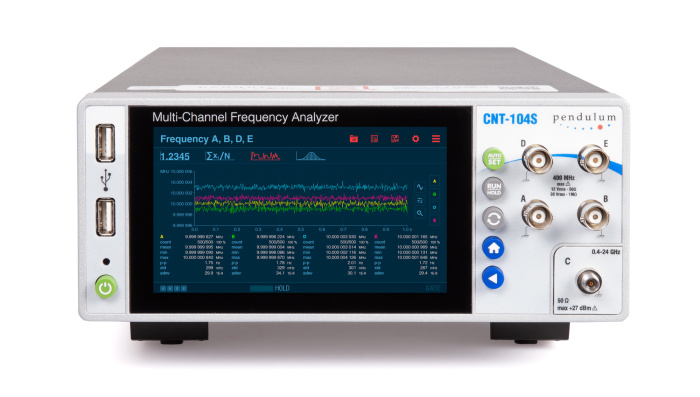

CNT-104S - частотомер 4-канальный
PENDULUM
(0)

PENDULUM

CNT-104S - частотомер 4-канальный

Цена:
1 535 730 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
PENDULUM
Гарантия —
12 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 4
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Технические характеристики частотомера 4-канального CNT-104S:

Параметр Значение
Канал А/В/D/E
Частота
Режим работы Параллельные измерения до 4 входов
Диапазон измерений 0,001 Гц … 400 МГц
Разрешение 12 разрядов (при времени счета 1 с)
Дополнительные измерения Вмакс, Вмин, Впик-пик
Отношение (A,B,C,D, ИЛИ E) / (A,B,C,D, ИЛИ E)
Режим работы Параллельные измерения до 2 или 4 входов
Диапазон измерений 10 … 10¹¹
Период (Усреденение)
Режим работы Параллельные измерения до 4 входов
Диапазон измерений 3,3 нс … 1000 с
Дополнительные измерения Вмакс, Вмин, Впик-пик
Период (Однократный)
Режим работы Параллельные измерения до 2 входов (каналы A и B)
Диапазон измерений 2,5 нс … 1000 с
Дополнительные измерения Вмакс, Вмин, Впик-пик
Измерения ошибки временного интервала (TIE – ОПЦИЯ)
Режим работы Параллельные измерения до 2 входов (каналы A и B)
Диапазон измерений 3,3 нс … 1000 с
Накопленный период Расчет ожидаемого накопленного периода
Дополнительные измерения Опорная частота, MTIE
Временной интервал
Режим работы Параллельная временная отметка событий запуска на 4 входах для непрерывных или одиночных сигналов.
Канал Старт/Стоп Любой из A, B, D, E Примечание: каждый вход может генерировать 1 или 2 события запуска с индивидуальным уровнем и фронтом запуска.
Накопленный временной интервал ВКЛ или ВЫКЛ (при необходимости добавление или вычитание одного периода начального канала из временного интервала)
Диапазон измерений -1000 … 1000 с
Длительность импульса не менее 1,5 нс
Межканальное смещение <50 пс
Длительность импульсов
Режим работы Параллельные измерения до 2 входов
Диапазон измерений 1,5 нс … 1000 с
Разрешение <10 пс
Скорость нарастания / спада
Режим работы Параллельные измерения до 2 входов
Диапазон измерений 1,5 нс … 1000 с
Дополнительные измерения Скорость нарастания, Вмакс, Вмин
Подсчет импульсов
Входы 1 или 2 входа из A, B, D, E
Режимы Кан1 , Кан2, Кан1+Кан2, Кан1-Кан2, Кан1/Кан2
Диапазон до 10¹
Частотный диапазон до 300 МГц
Коэффициент заполнения
Диапазон 0,000001 … 0,999999 в диапазоне частот 0,1 Гц – 300 МГц
Фазовый сдвиг «А относительно В»
Режим Предназначен для измерения фазового сдвига или задержки двух сигналов с одинаковой частотой.
«B относительно A»
Накопление фазы ВЫКЛ или ВКЛ (при необходимости добавление или вычитание 360° к фазе)
Диапазон измерений -180°…+180°
Разрешение 0, 00003° до 100 кГц, с уменьшением до 0,03° свыше 100 МГц (усреднение статистики 10 000 выборок)
Диапазон частот До 300 МГц
Измерение напряжения
Диапазон измерений 50 … 50 В, -5 В … 5 В
Диапазон частот DC, 1 Гц … 200 МГц
Режимы Вмакс, Вмин, Впик-пик
Разрешение 1 мВ
Измерительный вход A, B, D E
Диапазон частот Связь входа DC: DC … 400 МГц Связь входа AC: 10 Гц … 400 МГц
Макс. входной уровень 350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом
Максимальная чувствительность 35 мВскз, до 400 МГц (Предусилитель ВЫКЛ)
15 мВскз, до 100 МГц (Предусилитель ВКЛ)
25 мВскз, свыше 100 МГц до 200 МГц (Предусилитель ВКЛ)
35 мВскз, свыше 200 МГц до 400 МГц (Предусилитель ВКЛ)
Входной импеданс 1 МОм или 50 Ом
Уровень запуска Разрешение 1 мВ Ослабление х1, х10
Фильтр низких частот 10 или 100 кГц – аналоговый
Сдвиг между каналами <50 пс
Тип коннектора BNC
Канал С (Опция 10)
Частота
Диапазон измерений 100 МГц … 3 ГГц
Разрешение 12 разрядов за время счета 1 с
Измерительный вход
Входной уровень -21 дБм …. 35 дБм (0,1 ГГц … 0,3 ГГц)
-27 дБм …. 35 дБм (0,3 ГГц … 2,5 ГГц)
-21 дБм …. 35 дБм (2,5 ГГц … 2,7 ГГц)
-15 дБм …. 35 дБм (2,7 ГГц … 3,0 ГГц)
Коэффициент деления частоты 16
Входной импеданс 50 Ом, КСВН < 2,5:1
Тип коннектора N
Защита входа 35 дБм
Канал С (Опция 110)
Частота
Диапазон измерений 100 МГц … 10 ГГц (программные опции расширения частоты до 15/ 20/ 24 ГГ
Разрешение 12 разрядов за время счета 1 с
Измерительный вход
Входной уровень -15 дБм …. 27 дБм (0,1 ГГц … 0,3 ГГц)
-21 дБм …. 27 дБм (0,3 ГГц … 0,5 ГГц)
-27 дБм …. 27 дБм (0,5 ГГц … 7,5 ГГц)
-24 дБм …. 27 дБм (7,5 ГГц … 20 ГГц)
-21 дБм …. 27 дБм (20 ГГц … 22 ГГц)
-15 дБм …. 27 дБм (22 ГГц … 24 ГГц)
Коэффициент деления частоты 64
Входной импеданс 50 Ом, КСВН < 2,0:1
Тип коннектора 2,92 (SMA совместимо)
Защита входа 27 дБм
Внутренний опорный генератор 10 МГЦ
Опорный генератор Стандартно Опц. 30 Опц. 40
Тип TCXO ОСХО ОСХО
Старение: в месяц < 2x10¯ < 1x10¯ < 3x10¯
в год < 1x10¯ < 5x10¯ < 1,5x10¯
Влияние температуры: 0 °С … 50 °С < 5x10-7 < 5x10¯ < 2,5x10¯
20 °С … 26 °С - < 1x10¯ < 4x10¯¹
Кратковрем. стабильность: Т = 1 с (девиация Аллана) < 1x10¯ < 1х10¯¹¹ < 5х10¯¹²
Стабильность: < 1x10¯ < 1x10¯ < 5x10¯
После времени прогрева 5 мин 10 мин 10 мин
1 год после калибровки < 1,2x10¯ < 6x10¯ < 1,8х10¯
2 года после калибровки < 2,4x10¯ < 1,2x10¯ < 3,5х10¯
Общие данные
Экран Цветной сенсорный, диаг. 12,7 см, разрешение 1280 x 720
Условия эксплуатации 0 °С … 50 °С – настольный вариант работы 0 °С … 40 °С – работа прибора в стойке
Напряжение питания 90 В … 265 В, 47 … 63 Гц, не более 70 Вт
Интерфейсы USB, LAN, WiFi (внешний адаптер, приобретается отдельно)
Развернуть полное описание
Комплект поставки

Комплект поставки CNT-104S

№ Наименование Количество
1 Частотомер 4-канальный CNT-104S 1
