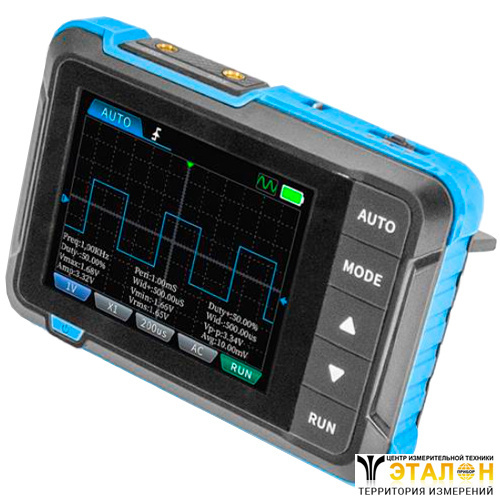

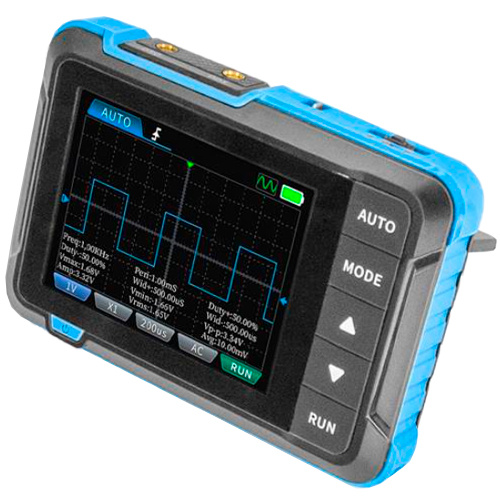

МЕГЕОН 15013 — представляет собой цифровой осциллограф с цветным дисплеем разрешением 320 x 240 пикселей. Его можно использовать как для периодических аналоговых сигналов, так и для непериодических цифровых сигналов.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей регистрацией данных в запоминающем устройстве, их цифровой обработкой и отображении на жидкокристаллическом дисплее. Конструктивно представляет собой компактный портативный прибор с жидкокристаллическим дисплеем, функциональными клавишами и входными разъемами для подключения различных устройств. Кроме того, он имеет встроенный многофункциональный генератор сигналов. Прибор автономен и прост в эксплуатации, отвечает основным требованиям для обучения, несложного ремонта бытовой и электронной техники, электрооборудования автомобилей, и других применений.
| Параметр | Значение |
| Количество цифровых каналов | 1 |
| Входное сопротивление | 1,00 ± 0,02 МОм |
| Верхние пределы частоты полосы пропускания (-3 дБ) | 1 МГц |
| Частота дискретизации | 5 МВыб/с |
| Диапазон установки коэффициента отклонения | 10 мВ/дел...10 В/дел, шаг 1 - 2 - 5 |
| Пределы допускаемой относительной погрешности коэффициента отклонения для модификаций | ± 2% |
| Диапазон установки коэффициента развертки | 500 нс/дел...20 с/дел, шаг 1 - 2 - 5 |
| Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки | ± 1% |
| Диапазон напряжений | X1: ±40 В (Vpp: 80 В) X10: ±400 В (Vpp: 800 В) |
| Режим триггера | автоматический, нормальный, одиночный |
| Способ подключения | AC / DC |
| Срабатывание по фронту | передний или задний фронт |
| Генератор сигналов | |
| Частота | 0...10 кГц |
| Рабочий цикл | 0...100 % |
| Амплитуда | 0,1...3,3 В |
| Формы волн | синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца |
| Общие характеристики | |
| Дисплей | 2,8 дюйма, 320 x 240 точек |
| Интерфейс | USB, MCX |
| Источник питания | 5 В / 1 А |
| Ёмкость литиевой батареи | 1000 мАч |
| Температура работы | +15...+50°C, при ОВ 30...80% |
| Температура хранения | -20...+60 °C, при ОВ 30...80% |
| Габариты изделия | 99 x 68,3 x 19,5 мм |
| Вес | 100 г |
| № | Наименование | Количество |
| 1 | Осциллограф цифровой МЕГЕОН 15013 | 1 |
| 2 | Щуп с зажимом типа "крокодил" | 1 |
| 3 | Кабель USB для зарядки | 1 |
| 4 | Ремешок-темляк | 1 |
| 5 | Руководство по эксплуатации | 1 |
