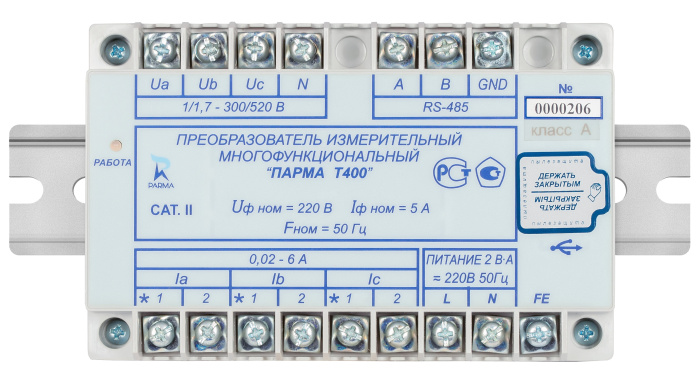

Многофункциональный измерительный преобразователь ПАРМА Т400
Одновременное измерение параметров электрической энергии, преобразование информации в цифровой код, передача данных на микроконтроллер верхнего уровня АИИС через последовательный интерфейс RS-485 (протоколы MODBUSRTU, MODBUSASCII, МЭК 60870-5-101)
Преобразователи ПАРМА Т400 выпускаются двух классов:
-класс А - один из самых точных среди представленных на рынке измерительных преобразователей по конкурентной цене
-класс S - экономичное исполнение прибора (оптимальное соотношение цены и точности)
Область применения:
•измерение параметров электрической энергии в сетях трехфазного или однофазного тока с последующей их передачей на верхний уровень АИИС
•устройство нижнего уровня в АИИС на объектах генерации, преобразования, передачи и распределения электроэнергии
•универсальность - возможность использования в цепях с действующим значением напряжения переменного тока 57,74 и 220 В
•три измерительных канала по току и напряжению
•передача информации на верхний уровень АИИС
•служебный интерфейс USB для конфигурации и диагностики преобразователя с ПК
•возможность монтажа как на DIN-рейку, так и на панель
•малые габариты
•потребляемая мощность - 2 В А
Измеряемые величины:
• фазное и междуфазное напряжение
• фазный ток
• напряжение и ток нулевой последовательности
• частота переменного тока
• сos ϕ по каждой фазе
• активная, реактивная и полная мощности по одной и по трем фазамТехнические характеристики ПАРМА Т400
Характеристика выходного сигнала |
Ед. изм. |
Диапазон |
Пределы допускаемой основной погрешности D - абсолютной δ- относительной |
Дополнительные условия |
|
Действующее значение напряжения переменного тока (фазного), Uф |
В |
от 1 до 300 |
от 1 до 100 |
D=±(0,0005·Х+0,05) D=±0,1* |
Uном=57,74 В |
от 100 до 300 |
δ=±0,1 % γ=±0,15 %* |
Uном=220 В |
|||
Действующее значение междуфазного напряжения, Uмф |
В |
от 1,7 до 520 |
от 1,7 до 100 |
D=±(0,001·Х+0,05) D=±0,15* |
Uном=100 В |
от 100 до 520 |
δ=±0,1 % γ=±0,15 %* |
Uном=380 В |
|||
Действующее значение напряжения нулевой последовательности, U0 |
В |
от 1 до 300 |
от 0 до 100 |
D=±(0,0005·Х+0,05) D=±0,1* |
Uном=57,74 В |
от 100.01 до 300 |
δ=±0,1 % γ=±0,15 %* |
Uном=220 В |
|||
Частота переменного тока, f |
Гц |
от 40 до 60 |
|
∆=±0,01 |
fном=50 Гц U≥10 B |
Действующее значение силы переменного тока (фазного), Iф |
А |
от 0,02 до 6 |
от 0,02 до 3 |
D=±(0,00125·Х+0,00075) D=±0,005* |
Iном=5 A |
от 3 до 6 |
D=±(0,00125·Х+0,00075) γ=±0,15 %* |
||||
Действующее значение тока нулевой последовательности, I0 |
А |
от 0,02 до 6 |
от 0,02 до 3 |
D=±(0,00125·Х+0,00125) D=±0,005* |
|
от 3 до 6 |
D=±(0,00125·Х+0,00125) γ=±0,15 %* |
||||
Активная мощность |
|||||
По одной фазе, Р |
Вт |
от 0 до 1800 |
|
δ=±(0,25+0,0075·(Рк/Ри-1), % D=±1,25* |
çсosj ç ³0,2 |
По трем фазам, Р |
от 0 до 5400 |
|
|||
Реактивная мощность |
|||||
По одной фазе, Q |
вар |
от 0 до 1800 |
|
δ=±(0,25+0,0075·Qк/Qи-1), % D=±1,25* |
çsinj ç ³0,2 |
По трем фазам, Q |
от 0 до 5400 |
|
|||
Полная мощность |
|||||
По одной фазе, S |
В·А |
от 0 до 1800 |
|
δ=±(0,25+0,0075·(Sк/Sи-1), % D=±1,25* |
|
По трем фазам. S |
от 0 до 5400 |
|
|
Примечание: Х – измеренное значение фазного (междуфазного) напряжения и силы переменного тока;
1) – за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока;
2) – за нормирующее значение принимается конечное значение диапазона измерений силы тока;
3) – за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности;
Рк, Qк и Sк конечное значение диапазона измерения активной, реактивной и полной мощности;
Ри, Qи и Sи измеренное значение активной, реактивной и полной мощности.
Т400 обеспечивает одновременное измерение параметров электрической энергии, преобразование измерительной информации в цифровой код с последующей передачей на микроконтроллер через последовательный интерфейс RS-485 одному из протоколов MODBUS RTU, MODBUS ASCII или МЭК 60870-5-101.
Скорость обмена данными по интерфейсу RS-485 может быть от 9600 до 230400 бод. Время от приема запроса до начала выдачи данных - не более 25 мс.
Коэффициенты искажения синусоидальности кривых входного напряжения и тока - не более 30%.
Для Т400 класса А, пределы допускаемой дополнительной погрешности преобразования при коэффициентах искажения синусоидальности кривых входного напряжения и тока от 20 до 30% не более - 0,5 значения основной допускаемой погрешности.
Стабильность работы внутренних часов Т400 в нормальных условиях - не более ±3 с/сутки.
Т400 выдерживает перегрузку в течение 1 минуты по напряжению с действующим значением 600 В.
Т400 выдерживает перегрузку в течение 1 минуты переменным током с действующим значением 10 А.
Входное сопротивление измерительных входов напряжения - не менее 300 кОм.
Входное сопротивление измерительных входов силы тока - не более 25 мОм.
Время установления рабочего режима – не более 20 с, с момента включения и подачи измеряемых сигналов.
Время непрерывной работы преобразователя не ограничено.
Потребляемая мощность - не более 2 В·А.
Среднее время восстановления работоспособного состояния - 2 ч.
Средняя наработка на отказ - не менее 100000 ч.
Средний срок службы - не менее 15 лет.
Масса - не более 0,8 кг.
Габаритные размеры: не более (ШхВхГ) 140х90х65 мм.
Номинальная температура окружающего воздуха - плюс 20 °С.
Допускаемое отклонение температуры окружающего воздуха ±5 °С.
В комплект поставки Т400 входит:
– преобразователь измерительный многофункциональный «ПАРМА Т400» – 1 шт.
– кабель USB В←USB А для подключения ПК *– 1 шт.
– формуляр РА1.016.000 ФО – 1 экз.
– компакт-диск с ПО и руководством по эксплуатации РА1.016.000РЭ – 1 шт.
– наклейка – 5 шт.
– упаковочная коробка – 1 шт.
* – кабель USB В←USB А для подключения ПК поставляется по требованию заказчика.
