Quasar - трехфазная система проверки устройств РЗА

Назначение трехфазной системы проверки устройств РЗА Quasar:

Трехфазная система Quasar нового поколения для испытаний релейной защиты с беспроводным управлением.

Описание трехфазной системы проверки устройств РЗА Quasar:

Сделан для эксплуатации в реальных полевых условиях. Quasar разрабатывался специально для эксплуатации в экстремальных полевых условиях при низких температурах, в пыль и грязь, при сложных условиях транспортировки. Quasar помещен в первоклассный прочный ABS кейс, который имеет колеса и выдвижную ручку для транспортировки – больше нет необходимости покупать кейс отдельно, распаковывать и упаковывать оборудование, тратить дополнительные финансовые и временные ресурсы.

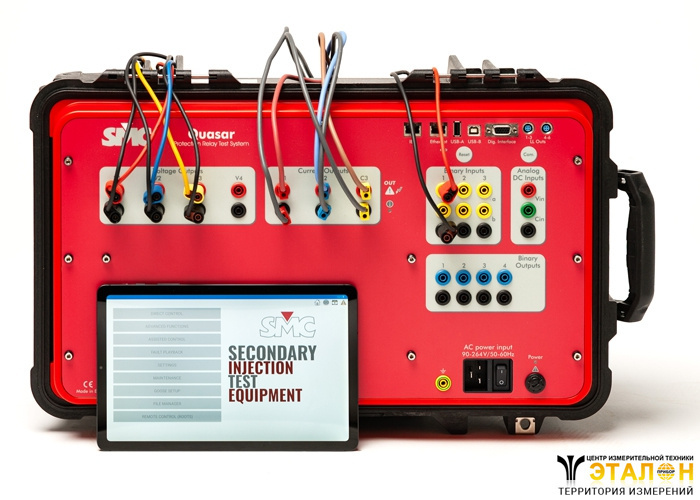

Все подключения, входы и выходы расположены на передней панели и четко промаркированы, вы можете легко снять (и одеть) крышку, сдвинув её одним движением руки. Всё в Quasar сконструировано для оперативного, точного и эффективного проведения испытаний. Для получения результатов требуется только подключить оборудование и запустить заранее подготовленный тест для каждого типа реле. Quasar имеет порт расширения для подключения дополнительных выходных каналов и различных опций, в том числе, которые будут выпускаться в будущем.

Quasar не требователен к питающей сети, вы можете запустить его практически от любого источника напряжения 50 или 60 Гц.

Простота в обслуживании. Quasar внутри имеет модульную архитектуру plug and play и его обслуживание сведется к замене модуля при необходимости, а программное обеспечение имеет встроенное руководство калибровки, которую сможет выполнить любая квалифицированная лаборатория. Вам никогда не придется отправлять Quasar в сервисный центр или на завод целиком!

Облачные технологии и беспроводная связь. Главным новшеством Quasar можно считать применение облачных технологий и беспроводное управление через WiFi, оператор может подключить любой смартфон или планшет, на котором установлено соответствующее бесплатное мобильное приложение и управлять оборудованием – Quasar App приносит всем привычный функционал мобильных устройств, например, вы можете незамедлительно сохранить и отправить результаты испытаний со своего смартфона коллегам или заказчику.

Установка приложения Quasar App и его обновление производится напрямую из Google Store - абсолютно точно так же, как все мы привыкли в нашей повседневной жизни.

Quasar также может управляться через бесплатное ПО Quasar Software, включенное в комплект поставки и устанавливаемое на ноутбук или ПК с ОС Windows. Подключение ПК или ноутбука может осуществляться как проводным (Ethernet), так и беспроводным (WiFi) способом.

Непревзойденная портативность. Quasar является самым легким и портативным трехфазным устройством для тестирования РЗиА на рынке при его транспортировке, так как он уже встроен в ABS PELICASE 1510. Вы можете взять его в салон самолета как ручную кладь большинства авиалиний. Вес Quasar менее 20 кг!

МЭК-61850. При помощи Quasar вы можете проверить все типы защит, в том числе и по протоколу МЭК-61850, для этого Quasar оснащен специальным Ethernet портом, при этом вы можете использовать одни и те же тестовые шаблоны. Quasar – это самое продвинутое трехфазное устройство для тестирования электромеханических и цифровых защит всех типов, как на традиционных, так и на подстанциях МЭК-61850; предоставляющее наиболее полное и простое программное обеспечение для его управления.

Прямое управление. Управление по беспроводной связи с планшета с установленным приложением Quasar App или ноутбука с Quasar Software – предоставляет оператору полный доступ ко всем выходным и измерительным каналам устройства: к каналам напряжения и тока, к амплитуде, фазовому углу, низкоуровневым выходам, гармоникам, к выбору, активации и комбинированию выходных каналов, управлению частотой. Отображает все измерения: мультифункционального таймера, таймера обратного отсчета, аналогового и дискретного входов, частоты; имеет ярлыки выбора каналов, внутренней памяти, аварийных состояний и многое другое.

Стандартный функционал Quasar App (Android) / Quasar Software (Windows):

• Имитатор батареи: источник напряжения DC для питания реле;
• Состояние входов/выходов: статус выходных каналов мощности, дискретных входов и выходов;
• Отображение аварийных сигналов;
• Регулировка выходной мощности: сохранение энергии, авторегулировка в зависимости от нагрузки;
• Отображение векторов мощности в реальном времени;
• Настройка таймера, условий срабатывания, дискретных входов и выходов;
• Регистратор событий, с описанием событий и времен. Автоматическая запись всех событий, например переключения выходных каналов, состояний дискретных входов / выходов;
• Тестирование преобразователей, сенсоров, счетчиков электроэнергии;
• Аппаратная конфигурация и обслуживание, с возможностью обновления через интернет;
• Настройка удаленного управления;
• Менеджер отчетов, сохранение результатов;
• GOOSE сообщения;
• Расширенные функции: Fault, Ramp, Double Ramp, Pulse Ramp, Binary Search, State Sequencer, воспроизведение COMTRADE. Встроенный в приложение Quasar App стандартный набор функций и программ является самым широким и полным на рынке, он позволяет быстро и просто проводить все необходимые испытания защит при их обслуживании и вводе в эксплуатацию без ПК.
