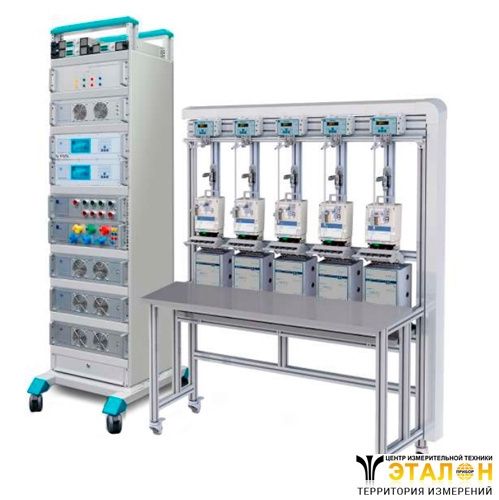

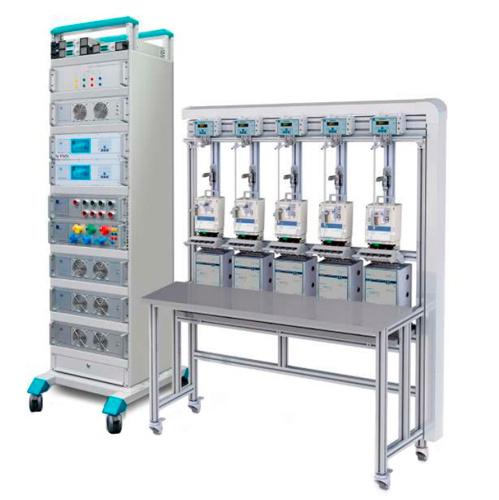

УППУ-МЭ21 - установка поверочная полуавтоматическая универсальная
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение установки поверочной полуавтоматической универсальной УППУ-МЭ21:
Установка поверочная полуавтоматическая универсальная УППУ-МЭ21 для калибровки и поверки счетчиков электроэнергии и электроизмерительных приборов.
Установки УППУ-МЭ21 в зависимости от модификации применяются в качестве эталона при поверке:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии, (до 120 А; 100…400 В; кл.т. 0,05 и менее точных);
- ЭлТА-счетчиков, выпускаемых по ГОСТ Р 56750-2015 кл.т. 0,5S;
- однофазных и трехфазных СИ активной, реактивной, полной мощности и энергии до 450 Гц кл.т. 0,05;
- вольтметров до 1000 В, амперметров и измерительных преобразователей (до 450 Гц) в унифицированный сигнал по ГОСТ 26.011;
- СИ с токоизмерительными клещами до 3000 А;
- СИ показателей качества электрической энергии (ПКЭ), выпускаемых по ГОСТ Р 8.655–2009;
- СИ мощности, напряжения и силы постоянного тока кл.т. 0,05 (100 А, 600 В).
Установки УППУ-МЭ21 в зависимости от модификации могут быть поверены по Государственным поверочным схемам для средств измерений в качестве эталона:
- 1 или 2 разряда по приказу Росстандарта от 23 июля 2021г. №1436 (Приложение А, Б, В, Г, Д, Е) «электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
- 2 разряда по приказу Росстандарта от 17 марта 2022 г. №668 «силы переменного электрического тока от 1·10-8 до 100 А в диапазоне частот от 1·10-1 до 1·10-6 Гц»;
- 2 разряда по приказу Росстандарта от 18 августа 2023 г. №1706 «переменного электрического напряжения до 1000 В в диапазоне частот от 1·10-1 до 2·109 Гц»;
- 2 разряда по приказу Росстандарта от 01.10.2018 г. №2091 «постоянного электрического тока в диапазоне от 1·10-16 до 100 А»;
- 3 разряда по приказу Росстандарта от 28.07.2023 №1520 «постоянного электрического напряжения и электродвижущей силы».
Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018, ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.
Модификации установки поверочной полуавтоматической универсальной УППУ-МЭ21:
Установки комплектуются блоком генератора-синтезатора Источник Энергоформа-3.1Э и по заказу одним из эталонных приборов:
- Энергомонитор-3.1КМ (52854-13);
- Энергомонитор-3.1КМ-Э (86936-22);
- Энергомонитор-61850 (73445-18);
Также, в основной комплект поверочной установки УППУ-МЭ21 входит:
- УН-3.1 – усилитель напряжения переменного тока трехфазный;
- УТ-3.1 – усилитель переменного тока однофазный – от 3-х штук;
- БК-3.1 – блок коммутации и управления;
- комплект кабелей для подключения и питания;
- стойка для установки приборов с блоком розеток и ящиком для кабелей;
- документация;
- флеш-накопитель с ПО;
- транспортная тара.
Окончательный комплект составляется в соответствии с выбранной модификацией установки и в соответствии с договором поставки.
Для поверки на местах эксплуатации ЭлТА-счетчиков (0,5S с ПКЭ класса S) выпускается установка переносного исполнения.
Для калибровки и поверки счётчиков электрической энергии в автоматизированном режиме установки могут комплектоваться вычислителями погрешности ВП-3.1 и устройствами фотосчитывающими УФС.
Для удобства подключения поверяемых счётчиков установки могут комплектоваться универсальными устройствами для навески счетчиков УНС3.
Пример Установки с УНС3-10 для одновременной поверки 10 трехфазных счетчиков.
Для калибровки и поверки пяти и более счетчиков, не имеющих гальванической развязки между цепями тока и напряжения (в т.ч. шунтовых счетчиков прямого включения), установки должны комплектоваться трансформаторами тока типа «Трансформаторы тока разделительные трехфазные ТТР-3.100».
Для калибровки и поверки трех и более однофазных счетчиков класса точности 1,0 не имеющих гальванической развязки между цепями тока и напряжения установки могут комплектоваться трансформаторами напряжения изолирующими однофазными ТНИ-1.
Для калибровки и поверки СИ с токоизмерительными клещами (разъемными трансформаторами тока) до 3000 А установки могут комплектоваться катушками токовыми КТ.
Для калибровки и поверки СИ с выходом в унифицированный сигнал постоянного тока или напряжения (по ГОСТ 26.011) установки могут комплектоваться СИ «Преобразователи измерительные – калибраторы ПТНЧ-М» (69182-17).
Комплекс «МЭ-Сервис»
Комплекс расширяет возможности установки, позволяя автоматически формировать протоколы поверки в соответствии с ГОСТ ИСО/МЭК 17025-2009.
Условное обозначение при заказе установки поверочной полуавтоматической универсальной УППУ-МЭ21:
Условное обозначение установок УППУ-МЭ21 при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа установки (УППУ-МЭ21) и условного обозначения модификации:
УППУ-МЭ21 Х-(X)-Х-Х-Х.n-X-X, где
1 2 3 4 5 6 7
1 – обозначение модификации установки по конструктивному исполнению:
- «С» - стационарное (в приборной стойке стандарта 19"),
- «П» - переносное (эталонное СИ и ИИС в виде кейсов);
2 – обозначение модификации эталонного СИ (3.1КМ, или 3.1КМ-Э, или 61850), входящего в комплект установки, в скобках;
3 – обозначение модификации установки по силе максимального выходного тока ИИС переменного/постоянного (переменного и постоянного с прибором Энергомонитор-3.1КМ Х-ХХ1ХХ, измеряющим дополнительно параметры постоянного тока), Imax/Idc max, А, например:
- «120/0» (в комплекте модификации нет источника постоянного тока и катушек токовых КТ),
- «1000/1000» (в комплект модификации установки должны входить источник постоянного тока и катушки токовые КТ-3-100);
4 – обозначение модификации установки по номинальному выходному фазному напряжению переменного/постоянного тока ИИС, Uн /Udc max, B, например:
- «10/0» (в комплекте установки отсутствуют усилители УТ-3.1, УН-3.1 и источник напряжения постоянного тока),
- «480/600» (в комплект модификации установки должен входить источник напряжения постоянного тока),
5 – обозначение модификации установки по схеме подключения СЭЭ и максимальному количеству (n шт.) поверочных мест, оборудованных устройством навески и предназначенных для одновременной автоматизированной поверки СЭЭ:
- «1.n» однофазных СЭЭ, где n от 0 до 30;
- «3.n» трехфазных СЭЭ, где n от 0 до 10.
6 – обозначение модификации установки:
- «ТТ» с поверочными местами, оборудованными трансформаторами тока ТТР-3.100;
- «ТН» с поверочными местами, оборудованными трансформаторами напряжения изолирующими однофазными ТНИ-1;
- «х» без трансформаторов,
7 – «К» обозначение модификации установки с нормированными погрешностями воспроизведения установкой величин показателей случайных событий и дозы фликера (буква отсутствует при отсутствии нормирования).
Пример обозначения пятиместной установки с измерением величин постоянного тока и переменного тока с частотой 50 Гц:
УППУ-МЭ21 С-(3.1КМ С-02-1ХХ-3-0-50)-120/100-480/600-3.5-ТТ-К.
Импортозамещение:
Аналог:
- Установки для регулировки и тестирования приборов учета и измерения электрической энергии МТЕ (EMH Energie-Messtechnik GmbH", Германия) № 59003-14 до 04.09.2024;
- Системы калибровки и поверки счетчиков электрической энергии MTS (ZERA GmbH, Германия) № 17930-12 до 07.09.2022;
- Установки для поверки и калибровки счетчиков электрической энергии ELMA-8315;
- Калибраторы мощности CALIBRO 133x (MEATEST, spol. sr.o., Чешская Республика) № 60678-15.
Программное обеспечение установки поверочной полуавтоматической универсальной УППУ-МЭ21:
- «Энергоформа» — ПО для автоматизации поверки и калибровки приборов типа «Энергомонитор» и «Энергоформа» и др. СИ электроэнергетических величин.
- «Энергоформа УППУ» — ПО для автоматической поверки счетчиков электроэнергии и преобразователей различных энергетических величин с помощью ПТНЧ-М.
- «Энергомониторинг СИ» — ПО для работы с архивами поверок и базой данных поверяемых средств приборов типа «Энергомонитор».
- «Калибровка Генератора» — ПО для калибровки и поверки генератора сигналов Энергоформа-3.1Э.
Преимущества установки поверочной полуавтоматической универсальной УППУ-МЭ21:
- адаптирована для поверки интеллектуальных счетчиков;
- многоместная: на установке одновременно можно поверять до 30-ти счетчиков электроэнергии;
- поверка приборов возможна как в ручном, так и в автоматическом режимах;
- с помощью ПО, входящего в комплект, возможно задание требуемых сигналов на генераторе, считывание и сохранение результатов измерений с эталонного прибора и автоматическое формирование протоколов поверки.
Технические характеристики установки поверочной полуавтоматической универсальной УППУ-МЭ21:
| Параметр | Диапазон | Дискретность установки |
| Частота первой гармоники переменного тока (f1), Гц | от 40 до 450 | 0,01 |
| Действующее значение первой гармоники фазного напряжения (U1), В | от 0,001 до 12 | 0,00001 |
| Действующее значение первой гармоники фазного напряжения (U1), с усилителем УН-3.1, В | от 12 до 576 | 0,001 |
| Действующее значение напряжения сигнала тока первой гармоники тока Ui1, В | от 0,001 до 12 | 0,00001 |
| Действующее значение первой гармоники тока (I1), с усилителем УТ-3.1, А | от 0,005 до 120 | 0,0001 |
| Коэффициенты гармоник с частотой k·f1 для k от 2 до 19 с дискретностью 1,0% | от 0 до 100 | 0,01 |
| Коэффициенты гармоник с частотой k·f1 для k от 20 до 50 с дискретностью 1,0% | от 0 до 50 | |
| Коэффициент интергармоники с частотой k·f1 для k от 0,5 до 50,5 с дискретностью 1,0, % | от 0 до 15 | |
| Угол фазового сдвига между первыми гармониками, ° напряжений разных фаз, напряжения и тока одной фазы первыми гармониками напряжения и гармоникой напряжения n одной фазы первыми гармониками тока и гармоникой n одной фазы | от -179,99 до +180,00 | 0,01 |
| Длительность провала или перенапряжения (t), с | от 0,01 до 600 | 0,001 |
| Среднеквадратическое значение напряжения при провале напряжения (Umin), % от U1 | от 0 до 100 | 0,01 |
| Среднеквадратическое значение напряжения при перенапряжении (Umax), % от U1 | от 100 до 200 | 0,01 |
| Параметр | Значение | |
| Электропитание от сети переменного тока | 207 ... 253 В, или 400В 47.5 ... 52.5 Гц | |
| Потребляемая мощность по цепи переменного тока | до 6000 ВА | |
| Диапазон рабочих температур | от +18 до +28 °С, (от +10 до +35 °С для переносной) | |
Комплект поставки УППУ-МЭ21
| № | Наименование | Количество |
| 1 | Установка поверочная универсальная УППУ-МЭ21 в выбранной модификации | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Формуляр | 1 |
| 4 | Программное обеспечение «Энергоформа УППУ», «Энергоформа», «Калибровка генератора» на USB-drive | 1 |
| 5 | Кабели питания (комплект)* | 1* |
| 6 | Кабели измерительные (комплект)* | 1* |
| 7 | Кабель интерфейса RS232 (комплект)* | 1* |
| 8 | Кабель для подключения к входу "FВХ"* | 1* |
| 9 | Упаковка* | 1* |
| 10 | Комплект дополнительных принадлежностей** | 1** |
Примечания:
* комплект составляется в соответствии с модификацией установки;
** в соответствии с договором поставки.
Дополнительная комплектация УППУ-МЭ21
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Компьютер с ОС и ПО |
| 2 | Программное обеспечение «Энергия» на USB-drive |
| 3 | Устройство фотосчитывающее УФС-Э и УФС-И |
| 4 | Пульт формирования импульсов ПФИ |
| 5 | Блок коммутации настольный БКН-3.1 |
| 6 | Преобразователь интерфейса 2Ethernet-4RS232 с адаптером питания |
| 7 | Кабель для связи по интерфейсу USB |
| 8 | Кабель Ethernet 2 м (RJ-45 – RJ45) |
| 9 | Вычислитель погрешности ВП-3.1 с адаптером питания |
| 10 | Удлинитель сетевой компьютерный |
| 11 | Усилитель напряжения и силы постоянного тока УНТП |
| 12 | Катушки токовые КТ |
| 13 | Универсальное устройство для навески счетчиков УНС3 |
| 14 | Трансформаторы тока разделительные трехфазные ТТР-3.100 |
| 15 | Трансформаторы напряжения изолирующие однофазные ТНИ-1 |
| 16 | Преобразователи измерительные – калибраторы ПТНЧ-М |
| 17 | Измеритель параметров микроклимата |
| 18 | Принтер лазерный |
