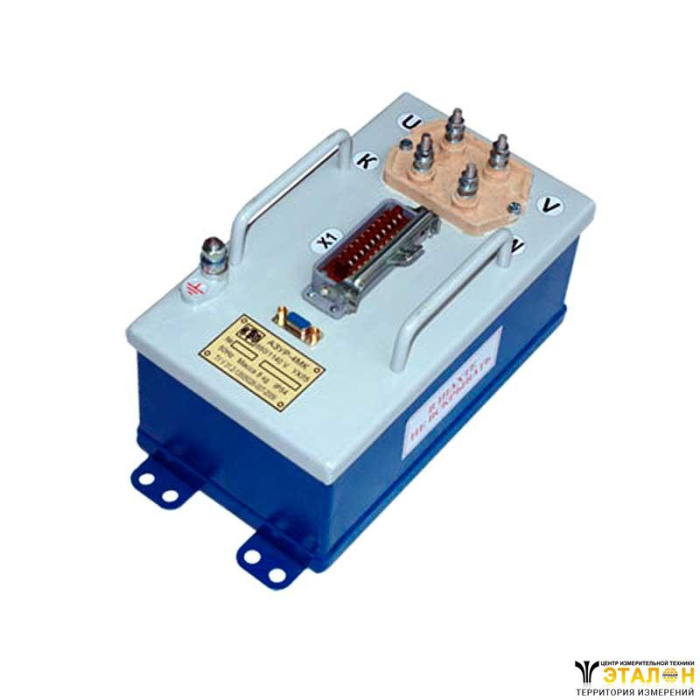

Аппарат защиты от токов утечки АЗУР.4МК (аппарат защиты унифицированный, рудничный, четвертого исполнения, микроконтроллерный, в дальнейшем) предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 660 и 1140 В с изолированной нейтралью трансформатора.
Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В | 660/1140 |
Напряжение питания аппарата, В | 127 |
Изменение емкости сети, мкФ на фазу | от 0 до 1,0 |
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее: | |
при напряжении сети 660 В | 30 |
при напряжении сети 1140 В | 60 |
Сопротивление срабатывания при однофазной утечке, кОм, не более: | |
при напряжении сети 660 В | 20 |
при напряжении сети 1140 В | 50 |
Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более | 0,025 |
Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более | 0,1 |
Сопротивление срабатывания в режиме предупредительного контроля изоляции | равно сопротивлению срабатывания аппарата в режиме реле утечки |
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более | 150 |
Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | |
основной защиты при напряжении сети 660 В | 0,1 |
основной защиты при напряжении сети 1140 В | 0,07 |
резервной защиты | 0,2 |
Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более | 0,1 |
Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более | 0,17 |
Потребляемая мощность, кВ•А, не более | 0,025 |
Средний срок службы до списания, лет, не менее | 5 |
Габаритные размеры аппарата защиты, (Ш x В x Г), мм | 156х320х177 |
Масса аппарата защиты, кг | 8 |
Аппарат защиты встраивается в распределительные устройства низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

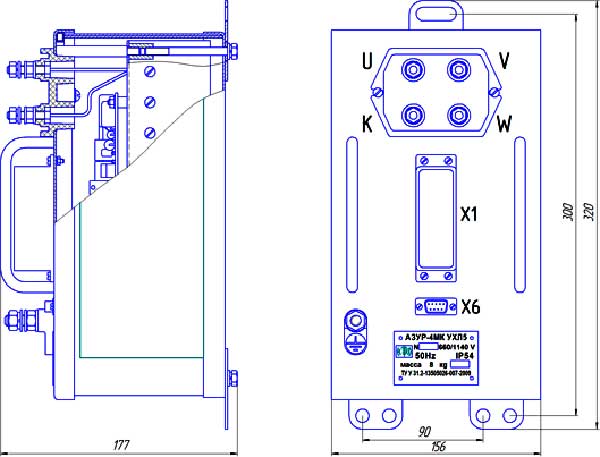

Схема - габаритные размеры аппарата
Вид климатического исполнения УХЛ, категория размещения 5 по ГОСТ 15150-69.
Номинальное значение климатических факторов – по ГОСТ 15543.1-89. При этом аппарат защиты предназначен для работы в следующих условиях:
Степень защиты корпуса аппарата IР54.
Вид обслуживания – периодический контроль исправности аппарата защиты один раз в сутки.
Аппарат защиты выполняет функцию самоконтроля исправности элементов цепи контроля изоляции и защитного отключения, а также самотестирование работоспособности элементов схемы.
