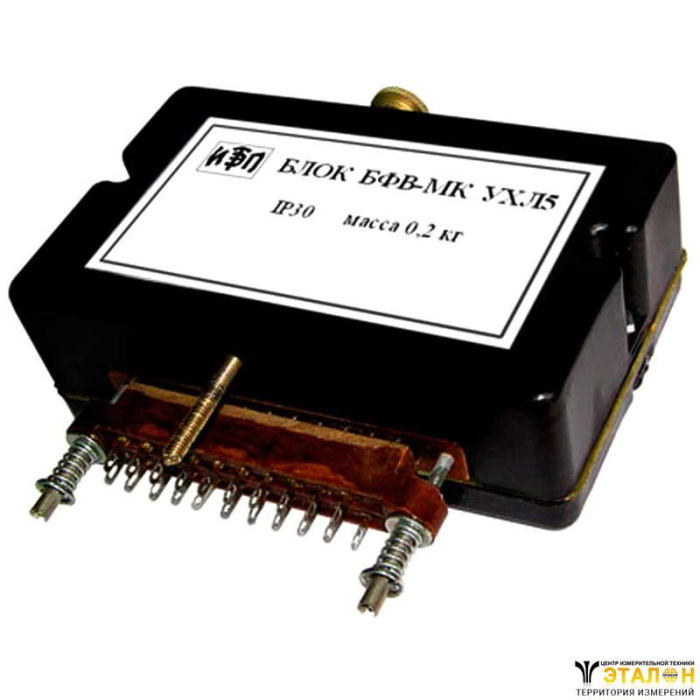

Блок форсированного включения БФВ-МК предназначен для управления электромагнитным приводом вакуумного контактора типа КМ17Р.
Блок БФВ-МК взаимозаменяем с выпускавшимся ранее блоком БФВ.
В комплект поставки входит:
Номинальное напряжение питания блока, В, 50 Гц | 36 |
Допустимый ток нагрузки, А, не более: | |
в форсированном режиме | 12 |
в режиме удержания | 1,5 |
Потребляемая мощность блоком, Вт | 3,0 |
Габаритные размеры, мм | 130х90х42 |
Масса блока, кг | 0,2 |
Климатическое исполнение – УХЛ5 по ГОСТ 15150-69.
Степень защиты корпуса блока IР30.
Блок предназначен для эксплуатации в следующих условиях:
Конструктивно блок выполнен в виде пластмассового корпуса, в котором размещена печатная плата с элементами и вилка соединителя. На основании также имеется ключ для безошибочной установки блока на свое место в аппарате. После установки блок крепится винтом.

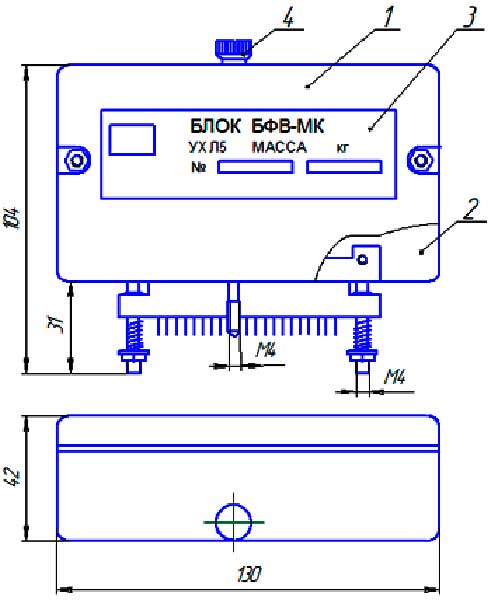

Габаритная схема блока форсированного включения БФВ-МК
Электрическая схема блока, при встраивании его в коммутационный аппарат, обеспечивает:
Работает блок следующим образом.
В исходном состоянии реле и симистор блока отключены. При замыкании контакта К блока дистанционного управления (БДУ) стабилизированное напряжение через контакты разъема 9 и 3, поступает на катушку реле блока, при этом микроконтроллер начинает отрабатывать следующий алгоритм:
При изменении величины питающего напряжения микроконтроллер корректирует угол отпирания симистора, чем достигается стабилизация действующего значения напряжения и, соответственно, тока нагрузки.
Для отключения контактора необходимо разомкнуть внешний контакт К блока БДУ. При этом снимется питание вывода микроконтроллера, который прекратит подачу импульсов управления симистором. Отключится исполнительное реле, которое своими контактами дополнительно разрывает гальваническую связь в цепи питания нагрузки.
