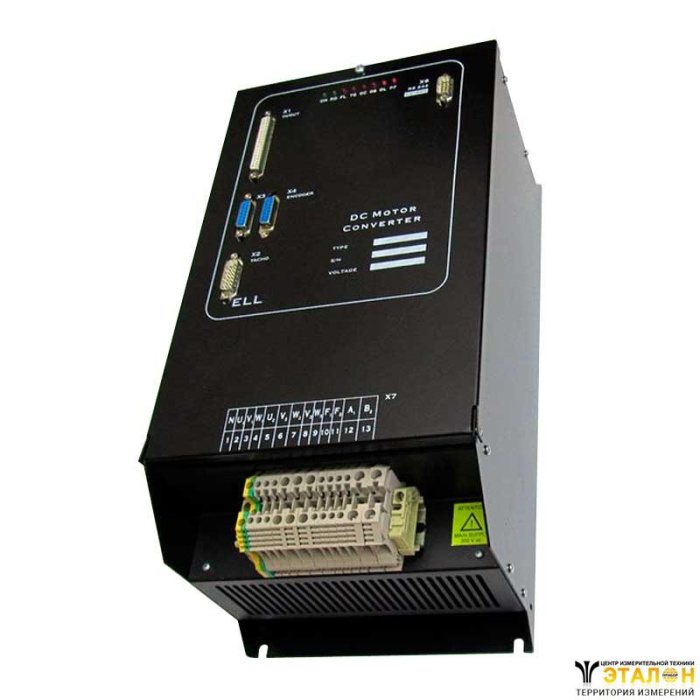

картинка Цифровой тиристорный преобразователь ELL 4003

(0)

Евро-Контракт

Цена:
по запросу

Заказать

В избранное

Наличие уточняйте

Характеристики

Производитель —

Евро-Контракт

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 4

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Цифровой тиристорный преобразователь ELL 4003 предназначен для прецизионного управления скорости и позиции двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи. Их управление реализовано современным DSP процессорами и обеспечивает приводу разнообразные функциональные возможности, высокую надёжность и стабильность эксплуатационных характеристик.

Технические характеристики
Номинальный ток якоря, А	30
Максимальный ток якоря, А	60
Напряжение силового питания, В	3х380
Частота силового напряжения питания, Гц	45-65
Максимальное напряжение якоря, В	440
Диапазоны номинального тока возбуждения, А2	20.0 / 10.0 / 6.51 12.0 / 6.0 / 4.0 4.7 / 2.4 / 1.5
Максимальное напряжение возбуждения, В (DC)	320 (при UF = 380В AC)
Датчик обратной связи по скорости	Тахогенератор / Энкодер / ЭДС
Максимальное напряжение тахогенератора, В	± 193 при NMAX
Датчик обратной связи по позиции	Энкодер
Задание для скорости	Аналоговое задание, параллельный код – до 14 bit, серийный интерфейс
Аналоговое задание для скорости, В	± 10 / от 0 до 10 / от 0 до -10
Задание для позиции	Внутреннее цифровое задание / серийный интерфейс
Диапазон регулирования скорости	1:10000
Аналоговые выходы 3	2 выхода, ± 10 В, 2 мА
Цифровые входы	18 входов, ± 24 В, 10 мА
Цифровые выходы	5 выходов релейного типа, 100 В (AC) / 0,3 А 24 В (DC) / 0.3А
Серийные интерфейсы4	RS 232C до 9600 бит/сек RS 422 / RS 485 до 115 200 бит/сек
Режим работы	Продолжительный S1
Степень защиты	IP20
Температура окружающей среды, C°	0-50
Масса, кг	9,1

Конструктивное исполнение

По своему предназначению тиристорные преобразователи ELL 4003 универсальные и одновременно с этим их функциональные возможности и гибкий интерфейс позволяют применять их в главных приводах станков с ЧПУ.

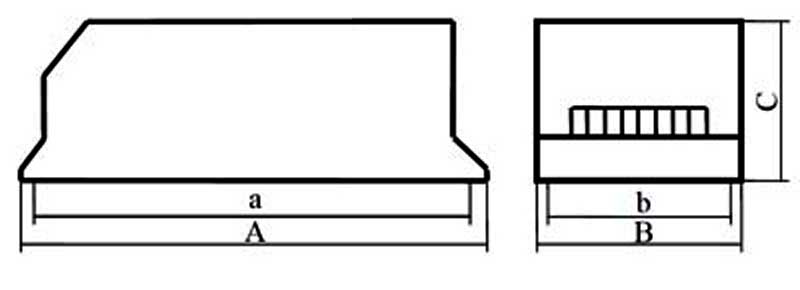

Схема - габаритные размеры цифрового тиристорного преобразователя ELL 4003

Схема - габаритные размеры преобразователя

Габаритные размеры
A, мм	405
B, мм	200
C, мм	170
a, мм	390
b, мм	180

Основные функциональные возможности преобразователей ELL 4003:

прецизионное четыре квадрантное управление двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи;
цифровой адаптивный PID регулятор скорости с адаптацией в функции от действительной скорости или в функции от ошибки скорости;
возможность для гибкой настройки параметров адаптивного регулятора скорости, включая и пороги их действия;
работа двигателя в до трех зонах:
- первая зона – работа с постоянным крутящим моментом;
- вторая зона – работа с постоянной мощностью;
- третья зона – работа с уменьшением мощности.
возможность для работы только в первой зоне без ослабления поля;
цифровой регулятор тока якоря;
цифровой регулятор ЭДС;
цифровой регулятор тока возбуждения;
цифровой регулятор позиции;
динамический диапазон регулирования скорости – выше 1:10000;
обратная связь по скорости от тахогенератора, энкодера или от ЭДС якоря;
автоматическое определение сопротивления цепи якоря;
автоматическое определение очередности следования фаз сети питания и возможность для работы при «левом» и «правом» вращении фаз;
возможность переключения до четырех максимальных скоростей при работе со станками имеющими коробку передач и смена коэффициента передачи между энкодером и двигателем;
задание для скорости с параллельным 10-битовым кодом при работе с коробкой передачи с переключением коэффициента передачи;
ограничение момента на двух уровнях TLL и TLH;
универсальные цифровые входы для работы с сигналами с положительной или отрицательной полярностью;
возможность для наблюдения основных переменных электропривода;
введение и измерение переменных тока, напряжения и частоты электропривода в естественных единицах – амперы, вольты и герцы;
настройка параметров с компьютерной программой ELL RS232 V2.0 под ОС WINDOWS;
