Описание

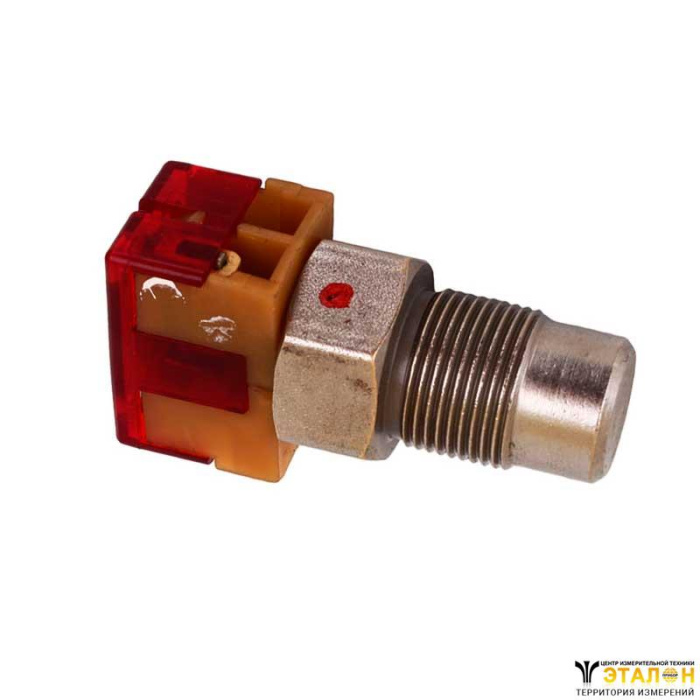

Реле температурное ТРМ-11-10 предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды и коммутации цепей постоянного и переменного тока частоты 50 и 60 Гц номинальным напряжением до 220 В.

Реле температурное ТРМ-11-10 - реле с одним замыкающим контактом. Реле соответствует нормам ТУ У 31.2-05769219-010:2008.

Конструктивное исполнение

Реле ТРМ-11-10 изготавливаются в исполнении 0 (для работы во всех макроклиматических районах на суше, кроме макроклиматического района с очень холодным климатом) и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

Реле также пригодны для эксплуатации:

в макроклиматических районах с умеренным климатом (У) и макроклиматических районах как с сухим, так и с влажным тропическим климатом (Т) в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий (категория размещения 3);
в макроклиматических районах с умеренным и холодным климатом (УХЛ) в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).

Условия эксплуатации

температура окружающего воздуха — от минус 50 до плюс 55 °С;
относительная влажность окружающего воздуха — не более 98% при температуре 35 °С;
высота над уровнем моря — не более 2400 м;
окружающая среда взрывобезопасна, не содержащая агрессивных газов, жидкостей, пыли в концентрациях, нарушающих работу реле;
вибрация в диапазоне частот 1—100 Гц при ускорении 9,8 м/с² (] g), в диапазоне 5—15 Гц при ускорении 29,4 м/с² (3 g);
рабочее положение реле в контролируемой среде — произвольное.

Комплект поставки

реле температурное ТРМ-11-10, ТУ У 31.2-05769219-010:2008 - 1 шт.
техническое описание и руководство по эксплуатации - 1 экз.

Технические характеристики
Диапазон контролируемых температур, °С		25…200
Температуры срабатывания реле, °С, по исполнениям		25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150, 155, 160, 165, 170, 175, 180, 185, 190, 195, 200
Погрешность срабатывания, °С		±4
Дифференциал, °С		2…10
Диапазон напряжений коммутируемой цепи, В	постоянный ток	24…220
	переменный ток	24…220
Мощность, коммутируемая контактами в цепях	постоянный ток (при t =0.005с), Вт	100
	переменный ток (при cos j =0.4), B·A	20
Максимальная коммутируемая мощность одним контактом в цепях переменного тока (при cos j =0.4), B·A, не более		250
Минимальная сила тока, коммутируемая контактами, А		0.1
Длительно допустимая сила тока контактов, А, не более		2
Коммутационная износостойкость реле, циклов ВО, не менее		200 000
Коммутационная износостойкость одного контакта реле для цепей с мощностью до 250B·A, циклов ВО, не менее		10 000
Механическая износостойкость, млн. циклов		16
Масса, кг		0.110

Устройство и работа реле

Принцип действия реле основан на свойстве термомагнитного материала изменять свою магнитную проницаемость с изменением температуры.

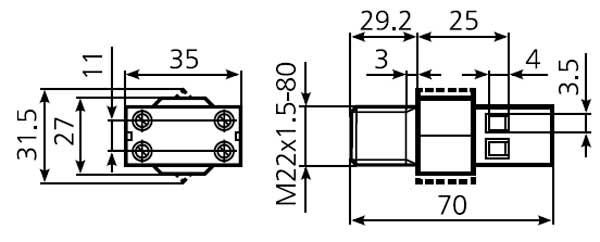

Габаритная схема реле ТРМ-11-10

Габаритная схема реле

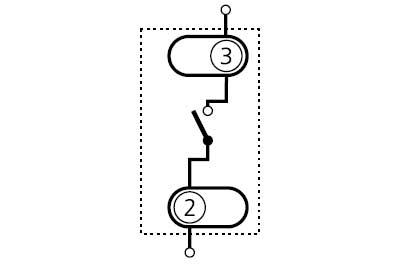

Схема подключения температурного реле ТРМ-11-10

Схема подключения реле

В металлическом корпусе размещены термомагнитное кольцо и два изоляционных вкладыша, которые предохраняются от поворота двумя винтами.

Контактная система состоит их двух частей:

подвижная — мостик;
неподвижная — выводы.

На выводы надеты винтовые зажимы. Для защиты реле от попадания внутрь посторонних предметов верхняя часть реле закрыта крышкой.

К пружине, закрепленной во вкладышах, крепится планка и скоба. В скобе закреплен постоянный магнит.

Развернуть полное описание
