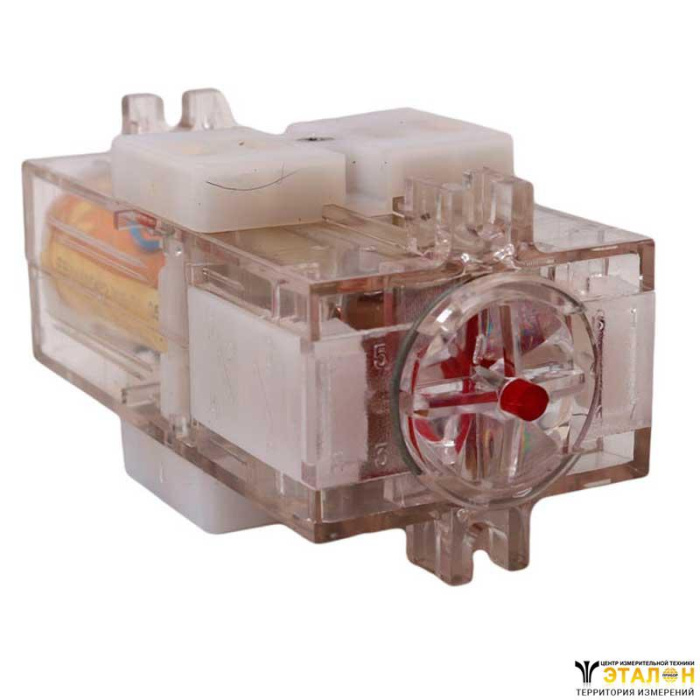

Реле указательное РЭУ-11-30 применяется для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

Реле РЭУ-11-20 - с двумя замыкающими контактами без самовозврата и одним замыкающим контактом с самовозвратом.

Структура условного обозначения реле РЭУ-11-30-40-x3:

РЭУ-11 - серия реле;
30 - количество замыкающих и размыкающих контактов;
40 - степень защиты (IP40);
x3 - климатическое исполнение (У или Т) и категория размещения (3).

Общие технические характерситики
Номинальное напряжение цепей контактов без самовозврата, В	24-220
Длительно допустимая сила тока цепей контактов без самовозврата, не более, А	5
Коммутируемая мощность, не более, Вт	6
Масса, грамм	170

Количество и вид контактов
Замыкающие		Размыкающие без самовозврата
без самовозврата	с самовозвратом	Размыкающие без самовозврата
2	1	0

Исполнения в зависимости от напряжения
Номинальное напряжение, В	Номинальная частота, Гц	Сопротивление обмотки, Ом
Номинальное напряжение, В	Номинальная частота, Гц	активное	полное
12	—	90…110	—
24	—	360…440	—
48	—	1410…1700	—
110	—	7560…9240	—
110	50	1000	2420
220	—	30000…39000	—
220	50/60	3500/2400	9680
230	50/60	3840/2520	10580/10580
240	50	4040	11520
380	50/60	11800/8000	28880/28880
400	60	9000	32000
415	60	11000	34445
440	60	11900	38720

Исполнения в зависимости от силы тока
Номинальная сила тока, А	Сопротивление обмотки,Ом
Номинальная сила тока, А	активное, для реле постоянного тока	полное, для реле переменного тока 50/60Гц
0.006	6400…7000	—
0.010	1950…2290	—
0.016	824…936	—
0.025	340…400	3200
0.050	88…98	3200
0.060	55…62	—
0.080	28…39	312
0.10	17.3…19.9	200
0.16	6.5…7.3	78
0.25	2.74…3.1	32
0.40	1.1…1.24	12.5
0.50	0.6…0.7	8
1.0	0.17…0.21	2
2.5	0.03…0.035	0.32
4.0	0.015…0.0155	—

Мощность в зависимости от рода тока
Род тока	постоянный		переменный
Реле с обмоткой	напряжения	тока	напряжение	тока
Потребляемая мощность	1.75Вт	0.25Вт	5В·А	2В·А
Напряжение или сила тока срабатывания	0.7 Uном	0.85 Iном	0.8 Uном	0.9 Iном

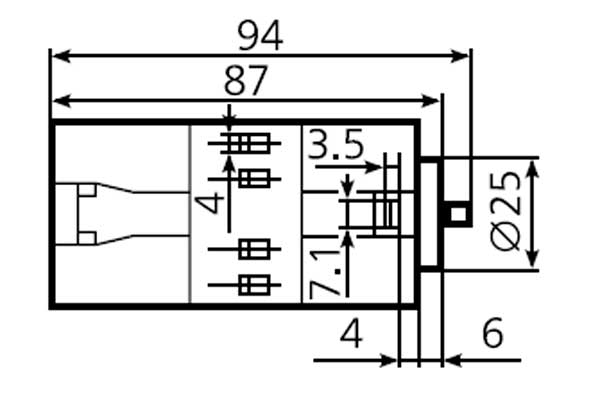

Габаритная схема указательного реле РЭУ-11-30

Габаритная схема реле

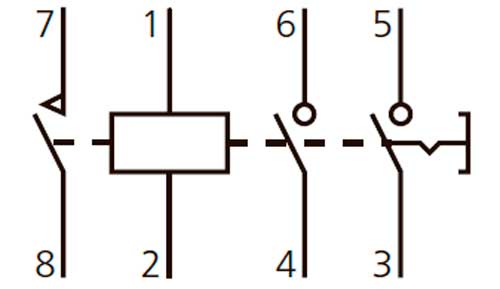

Схема подключения реле РЭУ-11-30

Схема подключения

Условия эксплуатации

Высота над уровнем моря до 4300м.
Диапазон рабочих температур от -50 до +55°С.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
