Стенд для проверки и настройки аппаратов АЗУР предназначен для проверки, регулировки, настройки и определения основных защитных параметров и характеристик аппаратов защиты от токов утечек на землю типа АЗУР, АЗШ, АЗПБ и аналогичных устройств.
Напряжение питания, В | 380 |
Выходные напряжения, В | 380/660/1140 |
Установленная мощность трехфазного трансформатора, кВА | 2,5 |
Диапазон изменения емкости сети, мкФ/фазу | 0 – 1,0 |
Диапазон изменения сопротивления однофазной утечки, кОм | 1 – 100 |
Диапазон изменения сопротивления симметричной трехфазной утечки, кОм | 0 – 200 |
Стенд выполнен в виде стационарного устройства, позволяющего проводить проверку указанных аппаратов в условиях специализированного ремонтного предприятия.
Стенд соответствует требованиям ГОСТ 22929-78 «Аппараты защиты от токов утечки рудничные для сетей напряжением до 1200 В».
Стенд позволяет осуществлять следующие виды проверок и испытаний:
Конструктивно стенд выполнен в виде модуля, содержащего устройства питания, коммутации (выбора режима работы), сигнализации и подключения внешних устройств. Измерение и фиксация параметров при испытаниях аппаратов защиты производится измерительными и регистрирующими приборами, подключаемыми к стенду.
Принцип работы стенда основан на имитации параметров и режимов работы реальной трехфазной сети, с возможностью изменения ее параметров до предельных значений:
Подключается стенд к трехфазной сети напряжением 380 В посредством защитного автоматического выключателя.

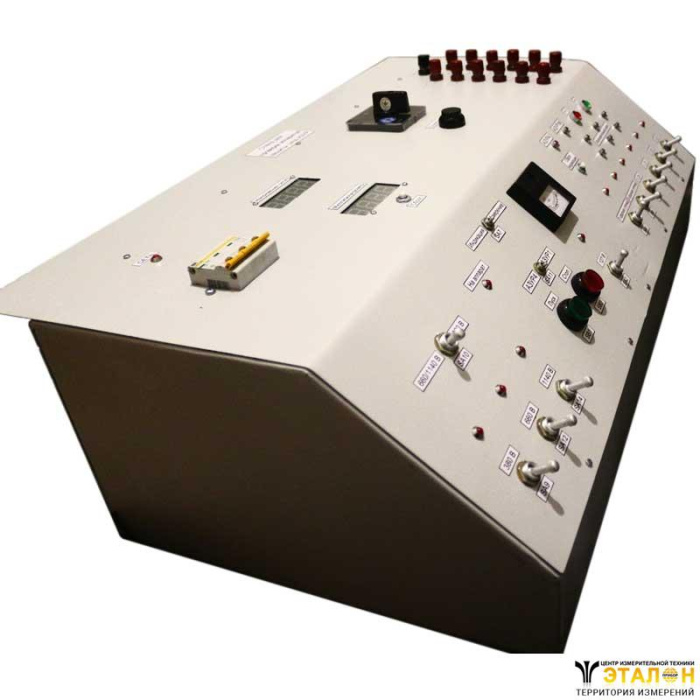

Стенд оборудован выводами для подключения аппарата защиты и переходных жгутов, измерительных приборов и магазинов сопротивлений и содержит необходимую световую индикацию, характеризующую состояние исполнительных органов аппарата защиты. На лицевой панели стенда установлен переключатель выбора напряжения сети, позволяющий выбирать и подавать на стенд напряжение 380, 660, 1140 В, переключатели выбора емкости сети, переключатели выбора вида утечки, а также кнопки управления контактором, подающим напряжение на аппарат защиты. Стенд оборудован кнопкой «Проверка», позволяющей осуществлять проверку работоспособности аппарата защиты при его эксплуатации.
