Описание

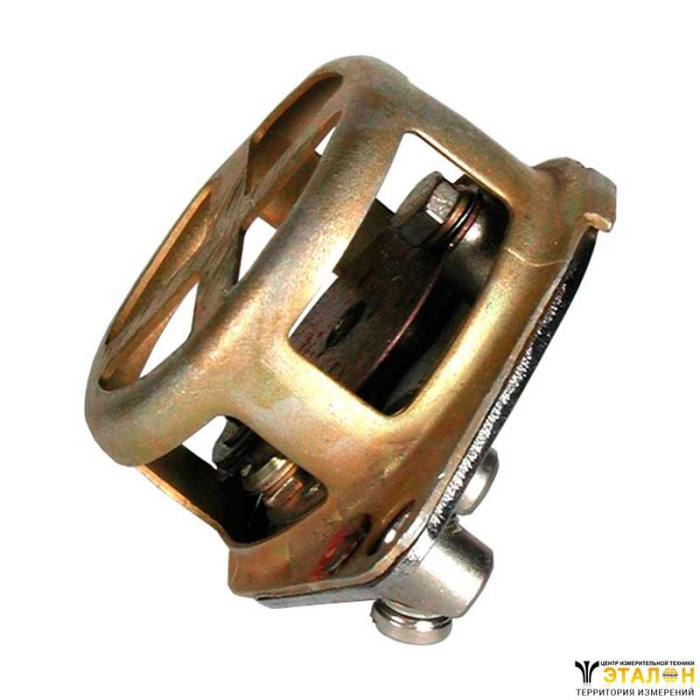

Термовыключатель АД-155М-А6К предназначен для применения в устройствах контроля температуры и сигнализации в цепях постоянного и переменного тока напряжением 27 В частоты 50 Гц и 60 Гц.

Условия эксплуатации

Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -60 до +265°С.
Отсутствие непосредственного воздействия солнечной радиации.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу термовыключателя, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Вибрация мест крепления реле с частотой от 20 до 80Гц при ускорении не более 4g.
Положение в пространстве произвольное.

Структура условного обозначения АД-155М-А6К:

АД – тип;
155М – типоисполнение;
А – с размыкающим контактом при повышении температуры воздуха, обтекающего термовыключатель, или с замыкающим контактом при повышении температуры воздуха, обтекающего термовыключатель;
6 – порядковый номер типоисполнения;
К - с колпачком.

Конструктивное исполнение

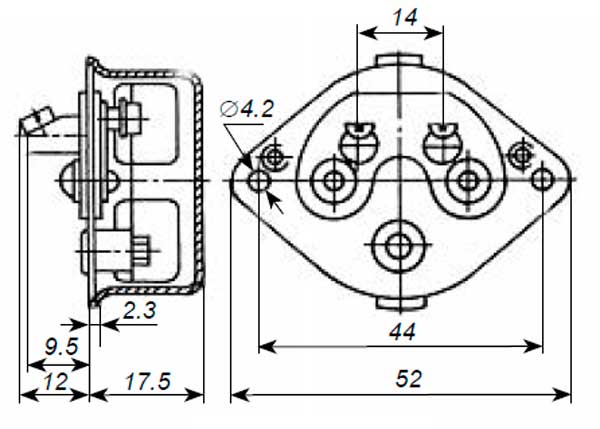

Габаритная схема термовыключателя АД-155М-А6К

Габаритная схема термовыключателя

На панели 1 укреплены два серебряных неподвижных контакта 5, клеммы 4 и колонка 2. Клеммы и контакты изолированы от панели. На колонке консольно укреплена сферическая биметаллическая пластина 3 с серебряным контактом 6, изолированным от пластины.

Биметаллическая пластина оттарирована так, что при нагревании она скачкообразно выгибается в противоположную сторону, а при охлаждении скачкообразно возвращается в исходное положение.

Заданная температура размыкания и замыкания контакта достигается подбором соответствующей формы сферической пластины.

Термовыключатели следует устанавливать на контролируемом объекте так, чтобы поток воздуха свободно обтекал термочувствительный элемент. В непосредственной близости от термовыключателя не должно находиться сильно нагревающиеся части аппаратуры.

Термовыключатель крепится двумя винтами. Неплоскостность поверхности места установки не более 0.05мм. Подключение термовыключателя производится при помощи проводов, присоединяемых к клеммам 4. Рекомендуется на концах проводов иметь кабельные наконечники. Максимальное сечение присоединяемых проводов 1.5 мм².

Технические характеристики
Рабочее напряжение, В	постоянный ток	27
	переменный тока 50/60Гц	27
Температура, °C	размыкания контактов	40±10
	замыкания контактов	30±10
Сила коммутируемого тока, А в цепи контактов	максимально допустимая	2
	минимально допустимая	0.2
Коммутационная износостойкость, циклов ВО		3х10³
Число и род контактов		один размыкающий или один замыкающий
Испытательное напряжение по изоляции частотой 50Гц, В		500
Масса, кг		0.35
