DG1062Z универсальный генератор сигналов
RIGOL RIGOL
(0)

RIGOL

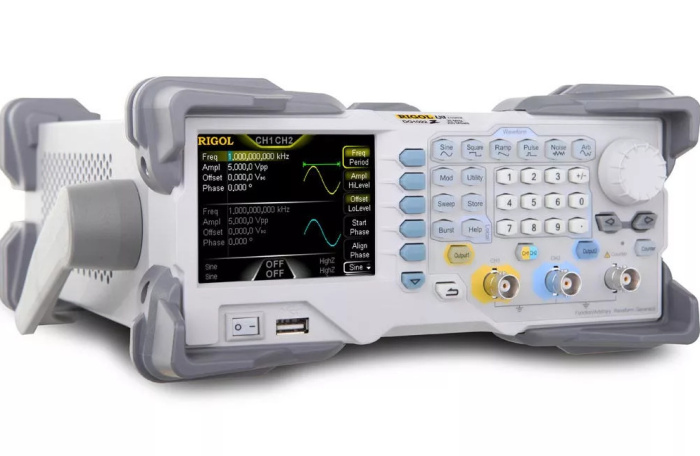

DG1062Z универсальный генератор сигналов

Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
RIGOL
Гарантия —
36 месяцев
Госреестр РФ —
56013-13
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 9
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Особенности универсального генератора сигналов DG1062Z:

 • Инновационная технология SiFi (Signal Fidelity): генерирование сигналов произвольной формы, восстановление сигналов без искажения, высокоточная регулировка частоты дискретизации и низкий уровень дрожания (200 пс)
• Два независимых выходных канала с возможностью их синхронизации и установки сдвига фазы
• Максимальная частота выходного сигнала DG1062Z: 60 МГц, разрешение 1 мкГц
• 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, а также 160 встроенных произвольных сигналов и сигналы произвольной формы
• Разрешение по вертикали 14 бит, частота дискретизации 200 МГц
• Длина памяти формы сигнала: 8M точек; 16M (опция)
Режимы модуляции: AM, FM, PM, FSK, ASK, PSK, PWM, свипирование, пакетный режим
• Стабильность частоты опорного генератора: ±1 ppm
• Уровень фазовых шумов DG1062Z составляет -125 дБн/Гц
• Встроенный 7-разрядный высокоточный частотомер от 1 мкГц до 200 МГц
• Цветной 8.9 см TFT LCD дисплей (320x240)
• Интерфейсы DG1062Z: USB device, USB host, LAN
• Возможность дистанционного управления
• Встроенная система подсказок
• Габариты DG1062Z: 318x261x112 (мм), вес 3.2 кг
• Гарантия 3 года
• Универсальный генератор сигналов RIGOL DG1062Z включен в Госреестр СИ, регистрационный № 56013-13

Технические характеристики универсального генератора сигналов DG1062Z:

Характеристика Значение
Максимальная выходная частота 60 МГц
Количество каналов 2
Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы

Частотные характеристики
Диапазон синусоидальный
сигнал 		1 мкГц ~ 60 МГц
прямоугольный сигнал 1 мкГц ~ 25 МГц
импульсный сигнал 1 мкГц ~ 25 МГц
пилообразный сигнал 1 мкГц ~ 1 МГц
гармоники 1 мкГц ~ 20 МГц
белый шум (Гаусс) полоса 60 МГц (-3дБ)
специальной формы 1 мкГц ~ 20 МГц
разрешение по частоте 1 мкГц
Точность установки (18°C ~ 28°C) ±1 ppm
Синусоидальный сигнал
Гармонические искажения Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)
< -50 дБн (>30МГц ~ 60 МГц)

Общие гармонические искажения < 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шум Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада < 10 нс (1 Вп-п) типичное

Выброс < 5 % (100 кГц, 1 Вп-п) типичное

Коэф.заполнения 0,01% ~ 99,99% (ограничена установленной частотой)

Ассиметрия 1% от периода + 5 нс

Джиттер (СКЗ)
  		Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал
Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

Симмметрия 0 ~ 100%
Импульсный сигнал
Длительность импульса ≥ 16 нс (ограничена установленной частотой)
Время нарастания/спада ≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс < 5 % (1 Вп-п) типичное

Джиттер (СКЗ)
  		Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала 8 ~ 2 М точек (16 М точек опция)

Вертикальное разрешение 14 бит
Частота дискретизации 200 Мвыб/сек
Время нарастания < 5 нс (1 Вп-п) типичное

Джиттер (СКЗ) Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)
Способ редактирования по точкам, сегментами, встроенное построение формы

Генератор гармоник
Порядок гармоник ≤ 8

Тип гармоник четные, нечетные, все, пользовательские
Амплитуда гармоник регулируемая для каждой гармоники

Фаза гармоник регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом) 2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)

Точность установки
  		±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

Неравномерность АЧХ
  		Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)

Единицы установки Вп-п, Вскз, дБм
Разрешение 0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон
  		±5 Впп АС+DC
Точность установки
  		±(1% + 5 мВ +0,5% от амплитуды)


Выход сигнала:

Импеданс
  		50 Ом (типичное)

Защита
  		от короткого замыкания, автоматическое отключение выхода при перегрузке


Модуляция:

Тип модуляции
  		AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции 2 мГц ~ 1 МГц
Коэффициент модуляции 0% ~ 120%

ЧМ Модуляция (FM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы
Частота модуля
  		2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции 2 мГц ~ 1 МГц
Девиация 0 ~ 360°

Частотная манипуляция (FSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний

Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц


Амплитудная манипуляция (ASK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний
Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник Внутренний/Внешний

Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%

Частота переключения 2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая импульсный
Частота модуляции
  		2 мГц ~ 1 МГц
Источник Внутренний/Внешний
Модулирующий сигнал синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
  		0%~100% длительности импульса

Вход внешнего запуска:

Диапазон напряжения
  		75 мВскз ~ ± 2,5 В DC+AC

Полоса
  		50 кГц

Импеданс входа
  		1000 Ом


Режим свипирования (качания):

Форма синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон линейный, логарифмический, ступенчатый

Диапазон частот верхняя и нижняя частота свипирования ограничена несущей частотой

Направление Вверх/Вниз
Время свипирования 1 мс ~ 500 с
Время стояния/возврата 0 мс ~ 500 с
Источник запуска Ручной, внешний, внутренний
Маркер спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:

Форма синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей 2 мГц ~ 60 МГц
Количество импульсов в пачке
  		1 ~ 1000000 или бесконечное
Начальная/Конечная фаза 0° ~ 360°
Внутренний период
  		1 мкс ~ 500 с

Стробированный запуск Внешний запуск
Источник запуска Ручной, внешний, внутренний
Задержка запуска 0 нс ~ 100 с

Частотомер:

Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон 1 мrГц ~ 200 МГц
Разрешение по частоте 7 разрядов/с (время счета = 1 с)

Диапазон периода 5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC

100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п

100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п

Длительность импульса и коэффициент заполнения
(DC связь)
  		диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс
Коэффициент заполнения 0 ~ 100%
Параметры входа Входной импеданс 1 МОм

Тип свяи AC, DC
ФНЧ ON: полоса 250 кГц,
OFF: полоса 200 МГц
Опасное напряжение (1 МОм)
  		±7 В AC+DC
Система запуска Уровень запуска: ±2,5 В

Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Вход запуска:

Уровень TTL
Длительность импульса
  		> 100 нс
Запуск по фронту
  		нарастающий, спадающий выбирается

Время отклика (задержка запуска)
  		свипирование:< 100 нс, режим пачек < 300 нс


Выход запуска:

Уровень TTL
Длительность импульса > 60 нс(типичное)
Максимальная частота 1 МГц

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота
  		10 МГц ± 50 Гц

Уровень 250 мВп-п ~ 5 Вп-п

Время блокировки
  		< 2 c

Импеданс 1 кОм, закрытый вход (AC)

Сдвиг фазы
Диапазон 0° ~ 360°
Разрешение 0,03°
Выход внутреннего опорного сигнала
Частота 10 МГц ± 50 Гц
Уровень 3,3 Вп-п
Импеданс 50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень TTL
Импеданс 50 Ом

Основные характеристики:

Тип дисплея Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов

Питание 100~240 В АСскз,45~440 Гц, CATII
Интерфейс USB устройство, USB хост , LAN
Потребляемая мощность не более 40 Вт
Рабочая температура 10°C...40°C
Габаритные размеры 261,5 х 112 х 318,4 мм
Вес 3,2 кг (в упаковке 4,5 кг)


Комплект поставки DG1062Z:

№ Наименование Количество
1. Универсальный генератор сигналов DG1062Z 1
2. Сетевой кабель 1
3. BNC кабель 1
4. USB кабель для подключения к ПК 1
5. Краткое руководство по эксплуатации 1
6. CD диск с руководством по эксплуатации и программным обеспечением 1

Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре DG1062Z универсальный генератор сигналов
5
18.10.2019
DG1062Z универсальный генератор сигналов
Все генераторы импульсов в этом магазине высокого качества. Приобрел DG1062Z универсальный генератор сигналов и правильно сделал
4
26.10.2019
DG1062Z универсальный генератор сигналов
Консультант ЭталонПрибор порекомендовал этот добротный прибор. Нареканий нет!
5
17.01.2020
DG1062Z универсальный генератор сигналов
Рекомендую к покупке DG1062Z универсальный генератор сигналов. Недостатков не нашёл!

Файлы для загрузки

jpg
Сертификат официального дилера

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
картинка Прибор USB комбинированный (ЛА+ГП) АКС-4116
Прибор USB комбинированный (ЛА+ГП) АКС-4116
Цена: 94 266 руб.
В корзину
В наличии
картинка Прибор комбинированный АСК-4106-L
Прибор комбинированный АСК-4106-L
Цена по запросу
В корзину
картинка USB Генератор цифровых последовательностей АНР-3616
USB Генератор цифровых последовательностей АНР-3616
Цена: 54 948 руб.
В корзину
В наличии
картинка USB Генератор цифровых последовательностей АНР-3516
USB Генератор цифровых последовательностей АНР-3516
Цена: 56 160 руб.
В корзину
В наличии
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
картинка АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
Цена: 2 805 823 руб.
В корзину
В наличии
картинка ST-8800D станция паяльная термовоздушная
ST-8800D станция паяльная термовоздушная
Цена: 8 952 руб.
В корзину
В наличии
картинка АКИП-2304/2 клещи-преобразователь тока
АКИП-2304/2 клещи-преобразователь тока
Цена: 18 447 руб.
В корзину
В наличии
картинка АКИП-2304/1 клещи-преобразователь тока
АКИП-2304/1 клещи-преобразователь тока
Цена: 12 341 руб.
В корзину
В наличии

Полезные статьи
Радиоизмерительные приборы: генераторы импульсов
Радиоизмерительные приборы: генераторы импульсов
Что представляют собой радиоизмерительные приборы - генераторы импульсов?
21.03.2021
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
07.12.2020
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.
21.03.2020
Радиоизмерительные приборы: вольтметры
Радиоизмерительные приборы: вольтметры
Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.
21.03.2020
Радиоизмерительные приборы: генераторы сигналов
Радиоизмерительные приборы: генераторы сигналов
Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.
21.03.2020
Радиоизмерительные приборы: измерители и преобразователи мощности
Радиоизмерительные приборы: измерители и преобразователи мощности
Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…
21.03.2020
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…
21.03.2020
Радиоизмерительные приборы: анализаторы спектра
Радиоизмерительные приборы: анализаторы спектра
Что представляют собой анализаторы спектра?
20.03.2020
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…
21.01.2020
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2024 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Яндекс.Метрика
