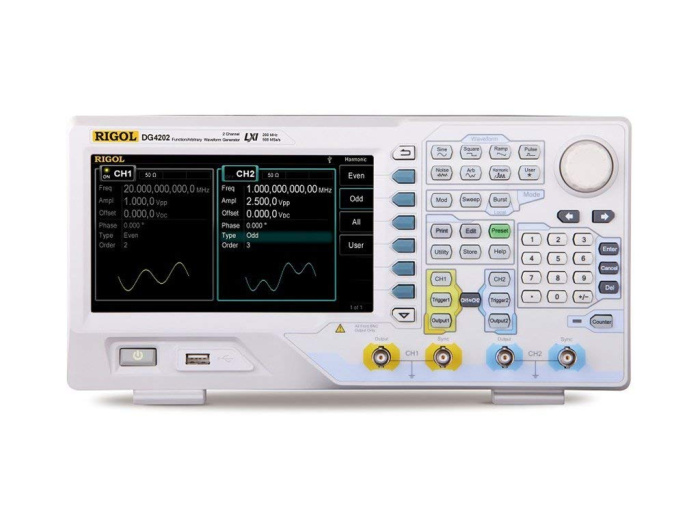

картинка DG4202 универсальный генератор сигналов

(0)

RIGOL

Цена:
по запросу

Поверка: 9558 ₽

Заказать

В избранное

Наличие уточняйте

Характеристики

Производитель —

RIGOL

Гарантия —

36 месяцев

Госреестр РФ —

56012-13

Интервал поверки —

12 месяцев

Сохранить PDF Распечатать

Посетителей сейчас
просматривают товар: 1

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Безналичный расчет для юридических лиц

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Комплект поставки
Доставка и оплата
Гарантия и возврат
Отзывы

Описание

Описание универсального генератора сигналов DG4202:

Универсальный генератор сигналов Rigol DG4202 сочетает в себе функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. Генератор сигналов Rigol DG4202 использует технологию прямого цифрового синтеза (DDS). В генераторе сигналов Rigol DG4202 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4202 незаменимым инструментом для использования в измерительных задачах различной сложности.

Технические характеристики универсального генератора сигналов DG4202:

Параметр		Значение
Максимальная выходная частота		200 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы
Частотные характеристики
Диапазон	Синусоидальный сигнал	11 мкГц ~ 200 МГц
	Прямоугольный сигнал	1 мкГц ~ 60 МГц
	Импульсный сигнал	1 мкГц ~ 50 МГц
	Пилообразный сигнал	1 мкГц ~ 5 МГц
	Гармоники	1 мкГц ~ 100 МГц
	Белый шум (Гаусс)	Полоса 120 МГц (-3дБ)
	Специальной формы	1 мкГц ~ 50 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		2 ppm
Синусоидальный сигнал
Нелинейные искажения		-
DC-1 МГц		< -60 дБн
1 МГц - 10 МГц		< -55 дБн
10 МГц - 100 МГц		< -50 дБн
100 МГц - 200 МГц		< -40 дБн
Коэффициент гармоник		< 0,1% (10-20 кГц)
Общие гармонические искажения		<0,2% (DC ~ 20 кГц,1 Вп-п)
Негармонические искажения		< -65 дБн (DC ~ 10 МГц)
Фазовый шум		-115 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада		< 8 нс (1 кГц, 1 Вп-п)
Выброс		< 3 % (1 кГц, 1 Вп-п)
Коэф.заполнения	≤ 10 MГц	20% ~ 80%
	10 мГц ~ 40 MГц	40% ~ 60%
	10 мГц ~ 40 MГц	50%
Ассиметрия		Регулируемая
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность		< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		≥ 10 нс
Время нарастания/спада		≥ 5 нс
Период		От 25 нс до 1000000 с
Выброс		< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 К
Вертикальное разрешение		14 бит
Частота дискретизации		500 Мвыб/сек
Время нарастания		> 5 нс (1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Интерполяция		Выключена, линейная
Способ редактирования		По точкам, сегментами
Генератор гармоник
Порядок гармоник		≤ 16
Тип гармоник		Четные, нечетные, все, пользовательские
Амплитуда гармоник		Регулируемая
Фаза гармоник		Регулируемая
Параметр
Амплитуда (50 Ом)		1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц) 1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)		±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)		±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±0,8 дБ (>100 МГц ~ 160 МГц) ±1,0 дБ (>160 МГц ~ 200 МГц)
Единицы установки		Вп-п, Вскз, дБм
Разрешение		1 мВ или 3 бит
Смещение (50 Ом)
Диапазон		±5 В АС+DC
Точность установки		±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс		50 Ом
Защита		От короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции		AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM Модуляция (AM)
Несущая		Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции		2 мГц ~ 50 кГц
Коэффициент модуляции		0% ~ 120%
ЧМ Модуляция (FM)
Несущая		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции		2 мГц ~ 50 кГц
ФМ Модуляция (PM)
Несущая		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		Синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции		2 мГц ~ 50 кГц
Девиация		0 ~ 360°
Частотная манипуляция (FSK, 3FSK, 4 FSK)
Несущая		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний - для FSK Внутренний - для 3FSK, 4FSK
Модулирующий сигнал		Прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		Прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
Фазовая манипуляция (PSK, BPSK, QPSK)
Несущая		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний - для PSK Внутренний - для BPSK, QPSK
Модулирующий сигнал		Прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
OSK манипуляция
Несущая		Синус
Источник		Внутренний/Внешний
Период колебаний		8 нс ~ 200 с
Частота переключения		2 мГц ~ 1 МГц
ШИМ модуляция
Несущая		Импульсный
Частота модуляции		2 мГц ~ 50 кГц
Источник		Внутренний/Внешний
Модулирующий сигнал		Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация		0%~100% длительности импульса
Вход внешнего запуска
Диапазон напряжения		75 мВскз ~ ± 2,5 В DC+AC
Полоса		5 МГц
Импеданс входа		100 Ом
Режим свипирования (качания)
Форма		Синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон		Линейный, логарифмический, ступенчатый
Диапазон частот		От 1 мкГц до 200 МГц
Направление		Вверх/Вниз
Время свипирования		От 1 мс до 300 с
Время стояния/возврата		От 0 мс до 300 с
Источник запуска		Ручной, внешний, внутренний
Маркер		Спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Форма		Синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей		От 2 мГц до 100 МГц
Количество импульсов в пачке		От 1 до 1000000 или бесконечное
Начальная/Конечная фаза		От 0° до 360°
Внутренний период		От 2 мкс до 500 с
Стробированный запуск		Внешний запуск
Источник запуска		Ручной, внешний, внутренний
Задержка запуска		От 0 нс до 85 с
Частотомер
Измеряемый параметр		Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон		1 мкГц ~ 200 МГц
Разрешение по частоте		6 разрядов/с
Диапазон периода		От 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения		Диапазон частоты: 1 мкГц ~ 5 МГц Диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC Длительность импульса: ≥20 нс Разрешение: 2 нс
Коэффициент заполнения		0 ~ 100%
Параметры входа	Входной импеданс	50 Ом, 1 МОм
	Тип свяи	AC, DC
	ФНЧ	ON: полоса 250 кГц, OFF: полоса 225 МГц
	Аттенюация	Включен: "х10", выключен: "х1"
Система запуска		Уровень запуска: ±2,5 В (0.1 %~ 100%)
		Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета		1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты		±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом)
Вход запуска
Уровень		TTL
Длительность импульса		> 50 нс
Запуск по фронту		Нарастающий, спадающий выбирается
Время отклика (задержка запуска)		Свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска
Уровень		TTL
Длительность импульса		> 60 нс
Максимальная частота		1 МГц
Вход/выход 10 МГц
Вход внешнего опорного сигнала	Частота	10 МГц ± 50 Гц
	Уровень	От 250 мВп-п до 5 Вп-п
	Время блокировки	< 2 c
	Импеданс	1 кОм, закрытый вход (AC)
Сдвиг фазы	Диапазон	От 0° до 360°
	Разрешение	0,03°
Выход внутреннего опорного сигнала	Частота	10 МГц ± 50 Гц
	Уровень	3,3 Вп-п
	Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации	Уровень	TTL-совместимый
	Импеданс	50 Ом
Основные характеристики
Тип дисплея		Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание		100~240 В АСскз,45~440 Гц, CATII
Интерфейс		USB устройство, USB host (2), LAN
Потребляемая мощность		Не более 50 Вт
Рабочая температура		10°C...40°C
Габаритные размеры		313 х 161 х 117 мм
Вес		3,2 кг

Развернуть полное описание

Комплект поставки

Комплект поставки DG4202:

№	Наименование	Количество
1	Универсальный генератор сигналов DG4202	1
2	Кабель питания	1
3	USB кабель	1
4	Кабель BNC (1 м)	1
5	Краткое руководство по эксплуатации (на английском языке)	1
6	CD-диск	1

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре DG4202 универсальный генератор сигналов

28.04.2019

Сергей Васильев

Очень надежный прибор. Советую покупать генераторы импульсов только на ЭталонПрибор

10.12.2019

Василий Федорович

DG4202 универсальный генератор сигналов - самый хороший

14.12.2019

Никита Андреевич Дьячков

Консультант ЭталонПрибор порекомендовал этот замечательный прибор. Нареканий нет!

Файлы для загрузки

jpg

Сертификат официального дилера

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

Прибор USB комбинированный (ЛА+ГП) АКС-4116

Цена: 94 266 руб.

В корзину

В наличии

Прибор комбинированный АСК-4106-L

Цена по запросу

Поверка: 9800.00 руб.

В корзину

USB Генератор цифровых последовательностей АНР-3616

Цена: 54 948 руб.

В корзину

В наличии

USB Генератор цифровых последовательностей АНР-3516

Цена: 56 160 руб.

В корзину

В наличии

НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ

АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов

Цена: 2 805 823 руб.

В корзину

В наличии

ST-8800D станция паяльная термовоздушная

Цена: 8 952 руб.

В корзину

В наличии

АКИП-2304/2 клещи-преобразователь тока

Цена: 18 447 руб.

В корзину

В наличии

АКИП-2304/1 клещи-преобразователь тока

Цена: 12 341 руб.

В корзину

В наличии

Полезные статьи

Радиоизмерительные приборы: генераторы импульсов

Что представляют собой радиоизмерительные приборы - генераторы импульсов?

21.03.2021

Радиоизмерительные приборы - осциллографы зарубежного производства

07.12.2020

Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления

Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.

21.03.2020

Радиоизмерительные приборы: вольтметры

Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.

21.03.2020

Радиоизмерительные приборы: генераторы сигналов

Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.

21.03.2020

Радиоизмерительные приборы: измерители и преобразователи мощности

Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…

21.03.2020

Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование

Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…

21.03.2020

Радиоизмерительные приборы: анализаторы спектра

Что представляют собой анализаторы спектра?

20.03.2020

Радиоизмерительные приборы - осциллографы российского производства

Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…

21.01.2020
