Р5026М мост переменного тока
РОССИЯ и СНГ РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

Р5026М мост переменного тока

Варианты написания: Р-5026-М, Р5026-М, Р-5026М, Р 5026-М, Р-5026 М, Р 5026 М, Р5026 М, Р 5026М
Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
РОССИЯ и СНГ
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 10
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Центр «ЭТАЛОНПРИБОР» предлагает мост переменного тока Р5026М для замеров емкости и угла диэлектрических потерь оборудования при частоте питающей электросети 50 Гц. Он применяется как в «прямой», так и в «перевернутой» схеме измерений, а именно:

  • когда оба вывода обследуемого объекта изолированы от «земли»;
  • один заземлён, а второй – нет.

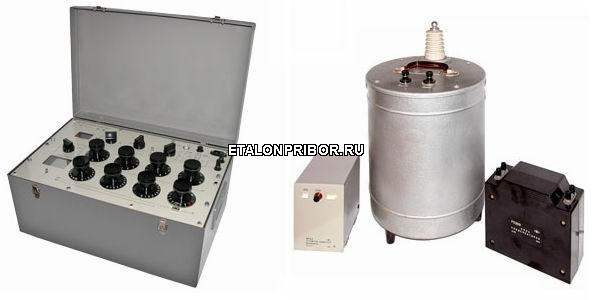

Данный мост переменного тока состоит из следующих узлов и деталей:

  • основного блока – Р5026М;
  • воздушного образцового конденсатора (модель Р5023);
  • устройства Ф5122, выполняющего защитные функции.

В таблицах №1 и №2 приведены диапазоны измерений данного устройства: Сх – емкости и tg δx – угла диэлектрических потерь. Здесь же представлены интервалы рабочих температур и пределы допустимой погрешности замеров. Последнее зависит от ряда факторов, а именно:

  • диапазона действующих напряжений;
  • используемой схемы и состава измерений.

Цена рассматриваемого прибора предоставляется по запросу.

Таблица 1

Диапазон измерений

Предел допускаемого значения основной погрешности измерений

Диапазон рабочих напряжений, кВ

Схема и состав измерений

Диапазон рабочих температур, oС

Сх, пФ

tg δx

Сх, %

tg δx

10-1000

1·10-4-0,1

±2,5/V

±((0,05·tg δx)/V + (10·10-4)/V))

2-5

"Прямая" Р5026М Р5023 Ф5122

10-35

±0,5

±((0,01·tg δx) + 2·10-4)

5-10

100-1,1·104

1·10-4-1,0

±1,2/V

±((0,015·tg δх)/V + (3·10-4)/V))

1-3

±0,4

±((0,005·tg δх) + 1·10-4)

3-10

1,1·104-1,1·105

1,1·104-2·104

±1,2/V

±((0,015·tg δх)/V + (3·10-4)/V))

1-3

±0,4

±((0,005·tg δх) + 1·10-4)

3-10

2,1·104-1,1·105

±1,2/V

±((0,015·tg δх)/V + (3·10-4)/V))

1-3

±0,4

±((0,005·tg δх) + 1·10-4)

3-5

1,1·105-106

5·10-4-1,0

±3/V

±((0,075·tg δх)/V + (6·10-4)/V))

1-3

±1

±((0,025·tg δх) + 2·10-4)

3-5



tg δх - значение измеренного тангенса угла диэлектрических потерь;

V - числовое значение рабочего напряжения в киловольтах.

Таблица 2

Диапазон измерений

Предел допускаемого значения основной погрешности измерений

Диапазон рабочих напряжений, кВ

Схема и состав измерений

Диапазон рабочих температур, oС

Сх, пФ

tg δx

Сх, %

tg δx

100-1,1·104

5·10-3-1,0

±2

±(0,05·tg δх + 3·10-3)

1-10

"Прямая", "Перевернутая", Р5026М, Р5023

-10 -40

1,1·104-1,1·105

1,1·105-1·106

5,5·105 - 5·106

5·10-3-5,0

±5

±(0,1·tg δх + 5·10-3)

0,5-1

650 - 2·105

5·10-3-0,1

±2

±(0,05·tg δх + 2·10-3)

0,05-0,1

"Прямая", Р5026М

10 - 35

6500 - 2·106

5·10-3-1,0

2·106 - 5·107

5·107 - 5·108

±(0,05·tg δх + 5·10-3)



Составная часть моста

Потребляемая мощность, V·A

Габаритные размеры, мм

Масса, кг

Р5026М

12

540 х 380 х 280

18

Р5023

-

диаметр -315, высота - 565

18

Ф5122

10

120 х 190 х 195

2,5
