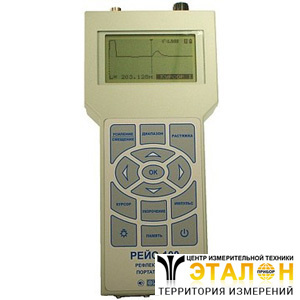

РЕЙС-100 - рефлектометр портативный
РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

РЕЙС-100 - рефлектометр портативный

Цена:
70 740 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
РОССИЯ и СНГ
Гарантия —
12 месяцев
Госреестр РФ —
45509-10
Интервал поверки —
24 месяца
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 4
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение рефлектометра портативного РЕЙС-100:

Рефлектометр портативный РЕЙС-100 является упрощеным вариантом прибора РЕЙС-105М.

Рефлектометр РЕЙС-100 это недорогой, простой в применении, надежный импульсный рефлектометр для металлических линий, построенный на базе проверенных технических решений.

Несмотря на свою простоту РЕЙС-100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов.

Метод рефлектометрии:

Работа прибора РЕЙС-100 базируется на методе импульсной рефлектометрии.

С прибора в линию посылается короткий зондирующий импульс. Встречая в металлической линии (кабеле) неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Измеряемая импульсным рефлектометром линия должна иметь по крайней мере два проводника, изолированных друг от друга. В воздушных линиях изолятором между отдельными проводами является воздух. В кабелях в качестве изолятора между жилами может применяться резина, пластмасса разного типа и т.д.

Прибор РЕЙС-100 позволяет:

  • Обнаружить наличие неоднородностей и места повреждения в линии.
  • Определить характер повреждения (обрыв, короткое замыкание и др.).
  • Измерить длину кабеля.
  • Оценить величину волнового сопротивления линии.
  • Измерить коэффициент укорочения в линии, когда длина линии (кабеля) известна.
  • Определить расстояние до места перепутывания жил в кабеле.

Области применения рефлектометра портативного РЕЙС-100:

  • Прокладка и эксплуатация силовых кабельных линий.
  • Прокладка и эксплуатация кабельных линий связи.
  • Монтаж и эксплуатация кабелей сигнализации, контрольных кабелей и кабелей управления.
  • Монтаж и эксплуатация радиочастотных кабелей в телевизионных системах, системах видеонаблюдения, цифровых системах передачи данных.
  • Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.
  • Монтаж и эксплуатация кабелей для компьютерных сетей и кабельного телевидения.
  • Измерение длины кабелей при их производстве и торговле.

Отличительные особенности рефлектометра портативного РЕЙС-100:

  • Максимальная длина измеряемых линий и кабелей - 6,4 км.
  • Высокая разрешающая способность по расстоянию - 4 см.
  • Низкая погрешность измерения - 0,2 %.
  • Система отсчета при помощи двух курсоров.
  • Возможность растяжки и детального анализа любого участка рефлектограммы.
  • Отстройка от аддитивных помех.
  • Измерение линий с коэффициентами укорочения до 4,00.
  • Цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора.
  • Простота и удобство пользования, малые габариты и вес 0,7 кг.
  • Высокая надежность.
  • Индикация уровня разряда батарей.

Технические характеристики рефлектометра портативного РЕЙС-100:

Параметр Значение
Частота калибрационных меток, кГц 24000 ± 14
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м От 0 до 12,5;
от 0 до 25;
от 0 до 50;
от 0 до 100;
от 0 до 200;
от 0 до 400;
от 0 до 800;
от 0 до 1600;
от 0 до 3200;
от 0 до 6400
Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % ±0,2 в диапазонах измерений с верхними пределами от 200 до 6400 м;
±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м
Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % ±0,4 в диапазонах измерений с верхними пределами от 200 до 6400 м;
±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м
Диапазон устанавливаемых значений коэффициента укорочения От 1 до 4
Дискретность установки коэффициента укорочения 0,001
Отсчет расстояния с помощью двух вертикальных курсоров – курсор 0 и
курсор 1
Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2 64 для диапазона от 0 до 12,5 м;
128 для диапазона от 0 до 25 м;
256 для диапазона от 0 до 50 м;
512 для диапазона от 0 до 100 м;
1024 для диапазона от 0 до 200 м;
2048 для диапазона от 0 до 400 м;
4096 для диапазона от 0 до 800 м;
8192 для диапазона от 0 до 1600 м;
16384 для диапазона от 0 до 3200 м;
32768 для диапазона от 0 до 6400 м
Амплитуда зондирующего импульса, В Не менее 4 на нагрузке 50 Ом
Длительность зондирующего импульса, мкс От 10 х 10-3 до 4 (менее 10 нс не нормируется)
Выходное сопротивление прибора, Ом От 30 до 450
Перекрываемое прибором затухание, дБ 60
Диапазон измерений сопротивления, Ом От 0 до 10000
Память Хранение до 20 рефлектограмм, в том числе при отсутствии питания
Режимы при работе с памятью Присвоение имени запоминаемой рефлектограмме до 14 символов;
запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза;
запоминание рефлектограмм с усреднением от 2 до 100;
удаление рефлектограмм из памяти;
измерение расстояния с помощью двух курсоров;
включение растяжки в пределах запомненной рефлектограммы;
настройка параметров прибора по параметрам запомненной рефлектограммы;
запоминание и удаление до 32 коэффициентов укорочений
Режимы измерения нормальный - считывание и отображение текущей рефлектограммы со входа;
сравнение - наложение двух рефлектограмм (вход и память, память и память);
разность - отображение разности двух рефлектограмм (вход - память, память - память)
Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб Не менее 20
Общие характеристики
Параметры электрического питания 4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В
Диапазон рабочих температур окружающего воздуха, ºС От -10 до +55
Время установления рабочего режима, мин Не более 1
Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч Не менее 8
Средняя наработка на отказ, ч Не менее 6000
Гамма - процентный ресурс Не менее 10000 ч при γ = 90 %
Габаритные размеры, мм Не более 106 х 243 х 59
Габаритные размеры видимой части экрана, мм Не более 70 х 40
Масса со встроенными элементами питания, кг Не более 0,75
Масса в потребительской таре, кг Не более 2
Развернуть полное описание
Комплект поставки

Комплект поставки РЕЙС-100

№ Наименование Количество
1 Рефлектометр портативный РЕЙС-100 1
2 Кабель присоединительный 1
3 Кабель соединительный (2 м) 1
4 Кабель контроля частоты калибратора 1
5 Предохранитель ВП-1-1 (0,25А) 1
6 Аккумуляторы размера АА 4
7 Зарядное устройство для аккумуляторов АА 1
8 Руководство по эксплуатации 1
9 Сумка для переноски 1
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре РЕЙС-100 - рефлектометр портативный

Файлы для загрузки

pdf
Описание типа СИ РЕЙС-100
90.61 КБ

jpg

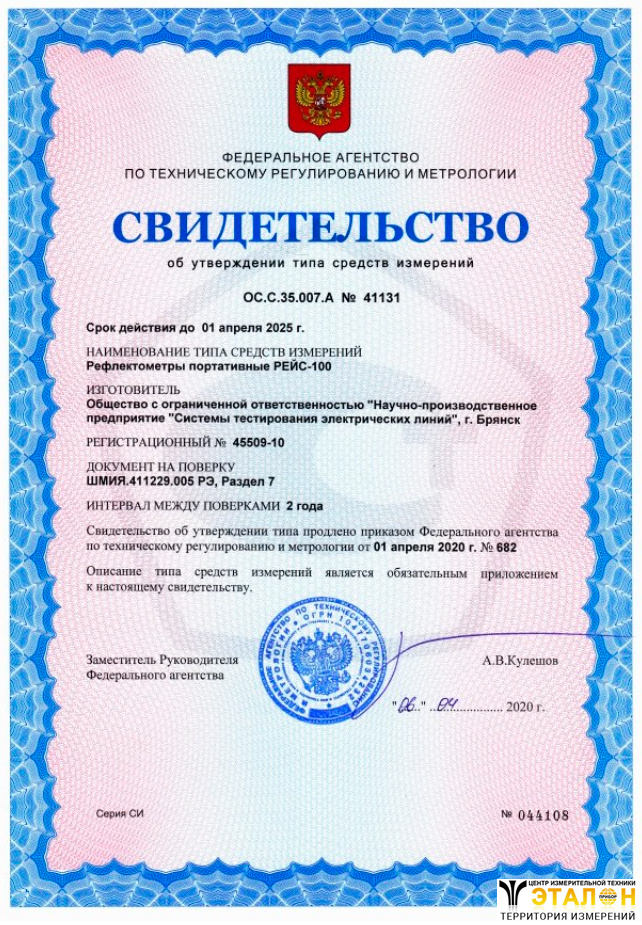

Госреестр РФ 45509-10
