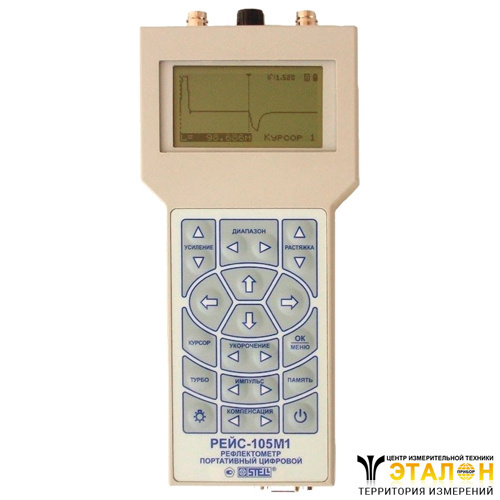

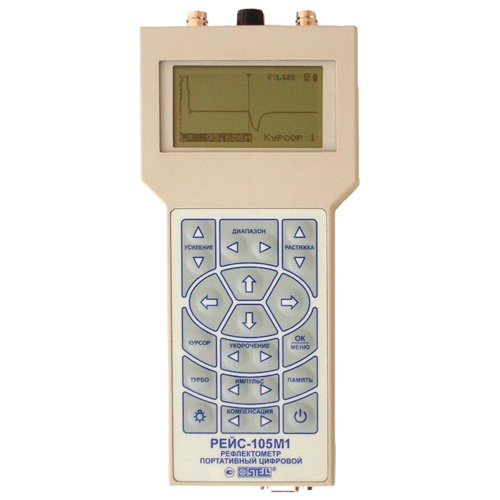

РЕЙС-105М1 - портативный цифровой рефлектометр
РОССИЯ и СНГ
(0)

РОССИЯ и СНГ

РЕЙС-105М1 - портативный цифровой рефлектометр

Цена:
87 540 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
РОССИЯ и СНГ
Гарантия —
12 месяцев
Госреестр РФ —
45508-10
Интервал поверки —
24 месяца
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 7
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Комплект поставки
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение портативного цифрового рефлектометра РЕЙС-105М1:

Портативный цифровой рефлектометр РЕЙС-105М1 является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.

РЕЙС-105М1 - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Метод рефлектометрии:

Прибор РЕЙС-105М1 работает по методу импульсной рефлектометрии (локационный метод).

С прибора в линию посылается короткий зондирующий импульс, который распространяется по линии со скоростью, близкой к скорости света. Встречая в линии неоднородности (муфты, ответвления, нарушения изоляции) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание).

Функции портативного цифрового рефлектометра РЕЙС-105М1:

  • Возможность убеждения в отсутствии обрыва или короткого замыкания в линии;
  • Обнаружение наличия в линии места повреждения или неоднородности (муфты, подключения к линии);
  • Определение характера повреждения (обрыв, короткое замыкание);
  • Измерение расстояния до места повреждения или неоднородности;
  • Измерение длины линии, в том числе длину кабеля на барабане или в бухте;
  • Измерение расстояния до места повреждения в проложенной под землей (в коробе) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
  • Определение расстояния до места перепутывания жил в кабеле;
  • Оценка величины волнового сопротивления линии;
  • Запись и хранение измеренной информации в памяти прибора;
  • Выполнение паспортизацию линии;
  • Передача информации в компьютер и считывание из компьютера.

Области применения портативного цифрового рефлектометра РЕЙС-105М1:

  • Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике;
  • Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность;
  • Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС;
  • Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение;
  • Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов;
  • Кабельное телевидение и компьютерные сети;
  • Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции;
  • Производство и торговля кабелями.

Особенности портативного цифрового рефлектометра РЕЙС-105М1:

  • Прямое управление всеми основными параметрами;
  • Большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
  • Низкая погрешность измерения - не более 0,2 %;
  • Высокая разрешающая способность - не хуже 2 сантиметров;
  • Реализация и улучшение всех функций больших рефлектометров
  • Большая внутренняя энергонезависимая память (более 200 рефлектограмм);
  • Связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;
  • Встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
  • Простота и удобство пользования, малые габариты и вес (0,7 кг);
  • Автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление.

Технические характеристики портативного цифрового рефлектометра РЕЙС-105М1:

Параметр Значение
Частота калибрационных меток, кГц 24000 ± 14
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м От 0 до 12,5;
от 0 до 25;
от 0 до 50;
от 0 до 100;
от 0 до 200;
от 0 до 400;
от 0 до 800;
от 0 до 1600;
от 0 до 3200;
от 0 до 6400;
от 0 до 12800;
от 0 до 25600
Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % ±0,2 в диапазонах измерений с верхними пределами от 200 до 25600 м;
±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м
Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % ±0,4 в диапазонах измерений с верхними пределами от 200 до 25600 м;
±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м
Диапазон устанавливаемых значений коэффициента укорочения От 1 до 7
Дискретность установки коэффициента укорочения 0,001
Отсчет расстояния с помощью двух вертикальных курсоров – курсор 0 и
курсор 1
Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2 64 для диапазона от 0 до 12,5 м;
128 для диапазона от 0 до 25 м;
256 для диапазона от 0 до 50 м;
512 для диапазона от 0 до 100 м;
1024 для диапазона от 0 до 200 м;
2048 для диапазона от 0 до 400 м;
4096 для диапазона от 0 до 800 м;
8192 для диапазона от 0 до 1600 м;
16384 для диапазона от 0 до 3200 м;
32768 для диапазона от 0 до 6400 м;
65536 для диапазона от 0 до 12800 м;
13107268 для диапазона от 0 до 25600 м
Амплитуда зондирующего импульса, В Не менее 3,5 на нагрузке 50 Ом
Амплитуда зондирующего импульса в режиме "Турбо", В Не менее 20
Длительность зондирующего импульса, мкс От 10 х 10-3 до 5 (менее 10 нс не нормируется)
Выходное сопротивление прибора, Ом От 30 до 450
Перекрываемое прибором затухание, дБ 60
Память Хранение рефлектограмм, в том числе при отсутствии питания
Режимы при работе с памятью Присвоение имени запоминаемой рефлектограмме до 14 символов;
запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза;
запоминание рефлектограмм с усреднением от 2 до 100;
удаление рефлектограмм из памяти;
измерение расстояния с помощью двух курсоров;
включение растяжки в пределах запомненной рефлектограммы;
настройка параметров прибора по параметрам запомненной рефлектограммы;
запоминание и удаление до 64 значений коэффициентов укорочений
Режимы измерения нормальный - считывание и отображение текущей рефлектограммы со входа;
сравнение - наложение двух рефлектограмм (вход и память, вход 1 и вход 2, память и память);
разность - вычитание двух рефлектограмм отображение разности двух рефлектограмм (вход - память, вход 1 и вход 2 память - память);
раздельный - отображение рефлектограммы со входа 2 при зондировании по входу 1
Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб Не менее 20
Общие характеристики
Параметры электрического питания 4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В
Диапазон рабочих температур окружающего воздуха, ºС От -10 до +55
Время установления рабочего режима, мин Не более 1
Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч Не менее 8
Средняя наработка на отказ, ч Не менее 6000
Гамма - процентный ресурс Не менее 10000 ч при γ = 90 %
Габаритные размеры, мм Не более 106 х 243 х 59
Габаритные размеры видимой части экрана, мм Не более 70 х 40
Масса со встроенными элементами питания, кг Не более 0,75
Масса в потребительской таре, кг Не более 2
Развернуть полное описание
Комплект поставки

Комплект поставки РЕЙС-105М1

№ Наименование Количество
1 Портативный цифровой рефлектометр РЕЙС-105М1 (со встроенными аккумуляторами) 1
2 Кабель присоединительный 2
3 Кабель соединительный (длина 2 м) 2
4 Кабель связи с компьютером 1
5 Кабель для контроля частоты встроенного калибратора 1
6 Тройник и нагрузка 50 Ом для поверки 1
7 Предохранитель ВП-1-1 (0,25 А) 1
8 Блок питания - зарядки от сети 220 В 1
9 Руководство по эксплуатации 1
10 Сумка для переноски 1
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре РЕЙС-105М1 - портативный цифровой рефлектометр

Файлы для загрузки

pdf
РЕЙС-105М - Руководство по эксплуатации
14.56 МБ

pdf
Преимущества рефлектометра РЕЙС-105М по сравнению с РЕЙС-105Р
140.65 КБ

pdf
Вопросы по методам измерения рефлектометром РЕЙС-105
153.87 КБ

pdf
Описание типа СИ РЕЙС-105М1
90.24 КБ

jpg

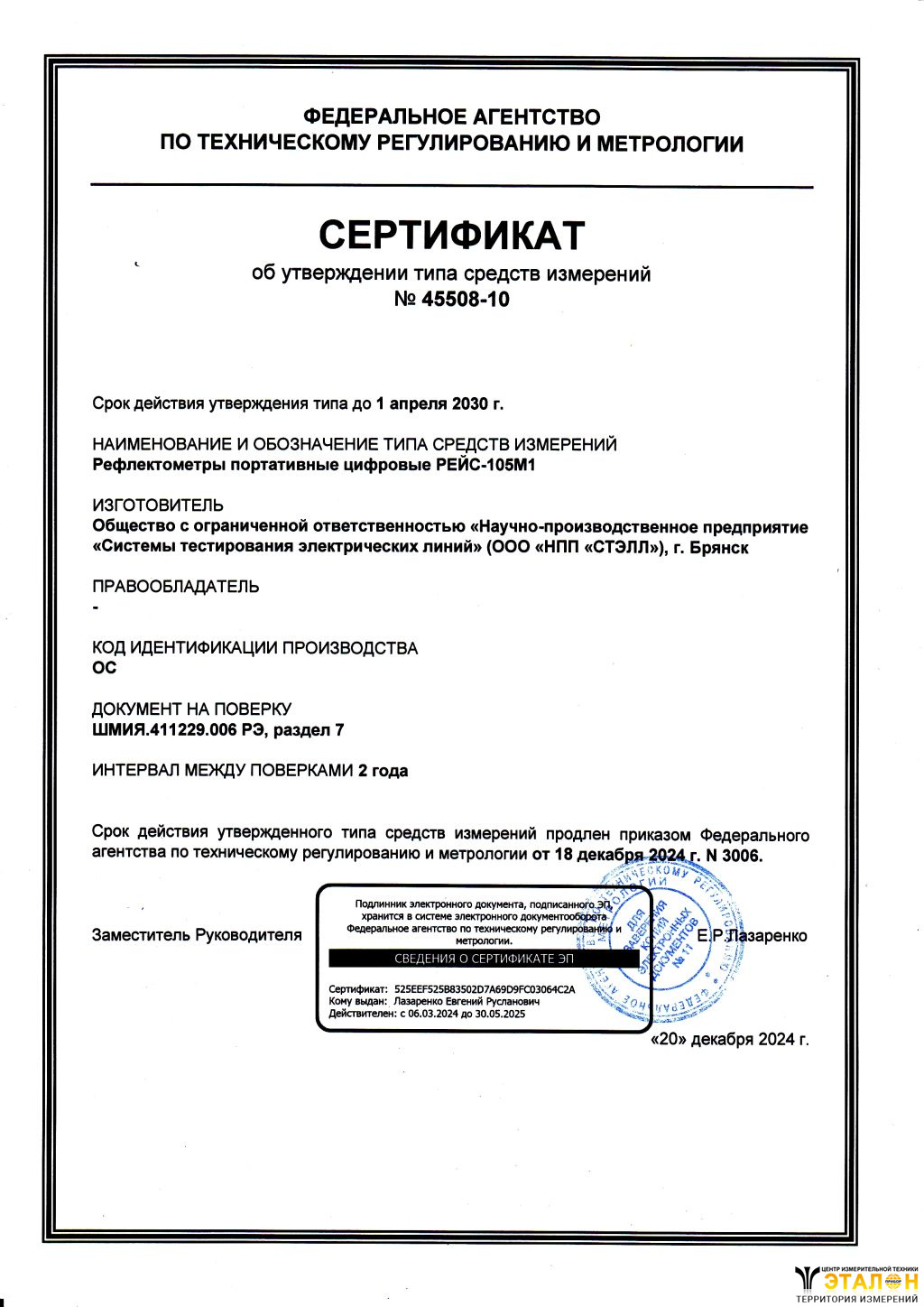

Госреестр РФ 45508-10
143.98 КБ

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
картинка T3SP15D-B рефлектометр
T3SP15D-B рефлектометр
Цена: 2 189 501 руб.
В корзину
В наличии
картинка T3SP15D-B-BUNDLE рефлектометр
T3SP15D-B-BUNDLE рефлектометр
Цена: 3 067 022 руб.
В корзину
В наличии
картинка T3SP10D-B-BUNDLE рефлектометр
T3SP10D-B-BUNDLE рефлектометр
Цена: 2 419 316 руб.
В корзину
В наличии
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
картинка АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
Цена: 2 805 823 руб.
В корзину
В наличии
картинка ST-8800D станция паяльная термовоздушная
ST-8800D станция паяльная термовоздушная
Цена: 8 952 руб.
В корзину
В наличии
картинка АКИП-2304/2 клещи-преобразователь тока
АКИП-2304/2 клещи-преобразователь тока
Цена: 18 447 руб.
В корзину
В наличии
картинка АКИП-2304/1 клещи-преобразователь тока
АКИП-2304/1 клещи-преобразователь тока
Цена: 12 341 руб.
В корзину
В наличии

Полезные статьи
Радиоизмерительные приборы: генераторы импульсов
Радиоизмерительные приборы: генераторы импульсов
Что представляют собой радиоизмерительные приборы - генераторы импульсов?
21.03.2021
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
07.12.2020
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.
21.03.2020
Радиоизмерительные приборы: вольтметры
Радиоизмерительные приборы: вольтметры
Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.
21.03.2020
Радиоизмерительные приборы: генераторы сигналов
Радиоизмерительные приборы: генераторы сигналов
Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.
21.03.2020
Радиоизмерительные приборы: измерители и преобразователи мощности
Радиоизмерительные приборы: измерители и преобразователи мощности
Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…
21.03.2020
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…
21.03.2020
Радиоизмерительные приборы: анализаторы спектра
Радиоизмерительные приборы: анализаторы спектра
Что представляют собой анализаторы спектра?
20.03.2020
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…
21.01.2020
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2024 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Яндекс.Метрика
