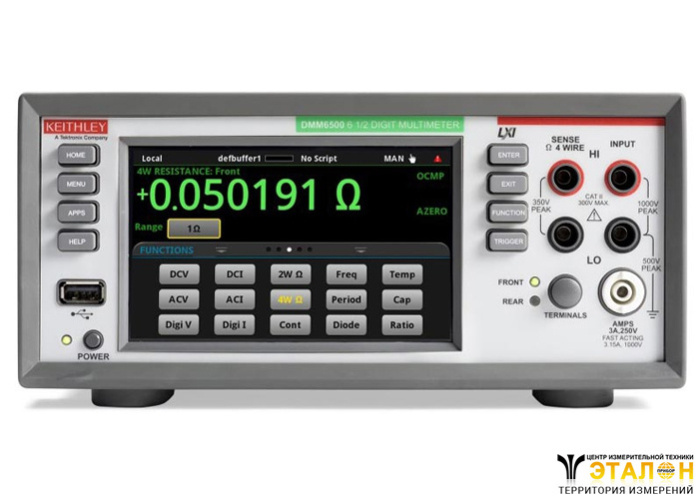

DMM6500 - мультиметр
Цена:
по запросу
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Характеристики
Гарантия
3 года
Интервал поверки
1 год
Госреестр РФ
74286-19
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Гарантия 3 года
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение мультиметра DMM6500:
Мультиметр DMM6500 предназначен для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и периода.
Описание мультиметра DMM6500:
DMM6500 имеет 15 встроенных функций измерения.
Мультиметр DMM6500 обладает высокой чувствительностью и точностью измерений. Низкие сопротивления необходимо измерять, используя отработанные методики, чтобы исключить тепловые погрешности и сопротивление измерительных щупов.
При помощи мультиметра DMM6500 можно:
- Выполнять измерения с чувствительностью 1 Ом;
- Измерять сопротивление, используя 4-проводную схему для исключения погрешности, вносимой измерительными щупами;
- Использовать компенсацию смещения для исключения погрешности, возникающей из-за термического контакта.
Прибор позволяет мгновенно получить полную картину измерений, например, за счёт регистрации переходных сигналов просмотра трендов данных и статистики непосредственно на сенсорном экране, чтобы ускорить анализ данных и исключить дополнительные измерения.
При этом:
- Сигналы отображаются на дисплее, в том числе в режиме наложения
- Функции масштабирования существенно упрощают изучение переходных сигналов и форм сигналов
- Определение характеристик сигналов при помощи пользовательских курсоров и компьютерной статистики
Возможности мультиметра DMM6500 не ограничиваются только отображением показаний. Он может создавать осциллограммы сигналов, зарегистрированных при помощи встроенного 16-ти битного АЦП с частотой дискретизации 1 Мвыб/сек.
При необходимости одновременного наблюдения за несколькими устройствами или выполнения многоточечных измерений на одном устройстве, можно установить дополнительную плату мультиплексора, которая обеспечивает до 10 каналов для измерений и исключает покупку дополнительных приборов.
Для этих целей используются те же сканерные платы, что и в мультиметре Keithley 2000E:
- Установив дополнительную плату 2000-SCAN, можно использовать до 10 каналов для измерений напряжения или сопротивления по 2-проводной схеме либо до 5 каналов для измерений сопротивления по 4-проводной схеме;
- Установив дополнительную плату мультиплексора 2001-TSCAN, можно задействовать до 9 каналов для измерений температуры при помощи термопар. На плате установлен эталонный датчик компенсации холодного спая.
DMM6500 позволяет повысить эффективность производственных испытаний. Продолжительность тестирования уменьшается за счёт более быстрых измерений. Кроме того, используя одну схему испытаний, можно протестировать до 10 устройств. При помощи разработанного компанией Keithley и встроенного в прибор процессора сценариев тестирования (TSP®) позволяет свести к минимуму обращения к ПК и сократить время тестирования, а, кроме того, выполнять тестирование и управлять другими приборами с подключением TSP или LAN
При этом, длительность сигналов для измерений не короче, чем 0,0005 периода сигнала сети питания или 8,3 мкс (10 мкс) для сети с частотой 60 Гц (50 Гц). Мультиметр DMM6500 имеет широкий спектр интерфейсов.
Стандартные интерфейсы установленные в приборе включают LAN LXI и USB, а предлагаемые в качестве опций предлагаются GPIB, RS-232 и TSP-Link®. Эмуляция кода, предоставляемая для популярных приборов Keithley и мультиметров других производителей, позволяет быстро и просто выбрать необходимую систему команд.
Технические характеристики мультиметра DMM6500:
| Верхний предел диапазона 1) | Входное сопротивление | Пределы допускаемой абсолютной погрешности 2,3) | Температурный коэффициент (/°C), не более 2) | |
| Измерение постоянного напряжения | ||||
| 100 мВ | >10 ГОм (10 ±0,1) МОм | ±(3·10-5 ·U + 3,5·10-5 ·DU) 4) | ±(1·10-6 ·U + 5·10-6 ·DU) | |
| 1 В | ±(2,5·10-5 ·U + 6·10-6 ·DU) | ±(1·10-6 ·U + 1·10-6 ·DU) | ||
| 10 В | ±(2,5·10-5 ·U + 5·10-6 ·DU) | |||
| 100 В | (10 ±0,1) МОм | ±(4·10-5 ·U + 6·10-6 ·DU) | ±(6·10-6 ·U + 1·10-6 ·DU) | |
| 1000 В | ||||
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %. 2) U – значение измеряемого напряжения; DU – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов. | ||||
| Верхний предел диапазона 1) | Сила испытательного тока | Пределы допускаемой абсолютной погрешности 2,3,4) | Температурный коэффициент (/°C), не более 2) | |
| Измерение электрического сопротивления постоянному току | ||||
| 1 Ом 5) | 10 мА | ±(8,5·10-5 ·R + 2·10-4 ·DR) | ±(6·10-6 ·R + 1·10-5 ·DR) | |
| 10 Ом | 10 мА | ±(8,5·10-5 ·R + 2·10-5 ·DR) | ±(6·10-6 ·R + 1·10-6 ·DR) | |
| 100 Ом | 1 мА | |||
| 1 кОм | 1 мА | ±(7,5·10-5 ·R + 6·10-6 ·DR) | ||
| 10 кОм | 100 мкА | |||
| 100 кОм | 10 мкА | ±(7,5·10-5 ·R + 1·10-5 ·DR) | ||
| 1 МОм | 10 мкА | ±(1·10-4 ·R + 6·10-6 ·DR) | ||
| 10 МОм 6) | 0,7 мкА | ±(4·10-4 ·R + 1·10-5 ·DR) | ±(7·10-5 ·R + 1·10-6 ·DR) | |
| 100 МОм 6) | 0,7 мкА | ±(2·10-3 ·R + 3·10-5 ·DR) | ±(3,85·10-4 ·R + 1·10-6 ·DR) | |
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов. 2) R – значение измеряемого сопротивления; DR – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения для R ≤ 10 кОм и без компенсации смещения для R > 10 кОм. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 0,1 Ом. 5) Только 4-х проводная схема. 6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, не более 10 %. | ||||
| Верхний предел диапазона 1) | Сопротивление внутреннего шунта | Пределы допускаемой абсолютной погрешности 2,3) | Температурный коэффициент (/°C), не более 2) | |
| Измерение силы постоянного тока | ||||
| 10 мкА | 10 кОм | ±(4,5·10-4 ·I + 5·10-5 ·DI) 5) | ±(3·10-5 ·I + 6·10-6 ·DI) | |
| 100 мкА | 1 кОм | ±(4,5·10-4 ·I + 5·10-5 ·DI) | ±(2·10-5 ·I + 5·10-6 ·DI) | |
| 1 мА | 100 Ом | |||
| 10 мА | 10 Ом | ±(2·10-4 ·I + 5·10-5 ·DI) | ±(1,5·10-5 ·I + 5·10-6 ·DI) | |
| 100 мА | 1 Ом | |||
| 1 А | 0,1 Ом | ±(4·10-4 ·I + 5·10-5 ·DI) | ±(3·10-5 ·I + 5·10-6 ·DI) | |
| 3 А | 0,1 Ом | ±(5·10-4 ·I + 4·10-5 ·DI) | ||
| 10 А | 0,005 Ом | ±(2,2·10-3 ·I + 2,5·10-4 ·DI) | ±(6·10-5 ·I + 5·10-6 ·DI) | |
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %. 2) I – значение измеряемой силы тока; DI – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) При подключении к клеммам на передней панели. | ||||
| Измерение среднеквадратических значений переменного напряжения | ||||
| Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В | ||||
| Входной импеданс: 1,1 МОм // < 100 пФ | ||||
| Диапазон частот F | Пределы допускаемой абсолютной погрешности 2,3,4,5) | Температурный коэффициент (/°C), не более 2) | ||
| 3 Гц ≤ F < 5 Гц | ±(1·10-2 ·U + 3·10-4 ·DU) 6) | ±(1·10-3 ·U + 3·10-5 ·DU) | ||
| 5 Гц ≤ F < 10 Гц | ±(3,5·10-3 ·U + 3·10-4 ·DU) 6) | ±(3,5·10-4 ·U + 3·10-5 ·DU) | ||
| 10 Гц ≤ F < 20 кГц | ±(6·10-4 ·U + 3·10-4 ·DU) | ±(5·10-5 ·U + 3·10-5 ·DU) | ||
| 20 кГц ≤ F < 50 кГц | ±(1,2·10-3 ·U + 5·10-4 ·DU | ±(1,1·10-4 ·U + 5·10-5 ·DU) | ||
| 50 кГц ≤ F < 100 кГц | ±(6·10-3 ·U + 8·10-4 ·DU) | ±(6·10-4 ·U + 8·10-4 ·DU) | ||
| 100 кГц ≤ F ≤ 300 кГц | ±(4·10-2 ·U + 5·10-3 ·DU) 6) | ±(2·10-3 ·U + 2·10-4 ·DU) | ||
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 750 В. 2) U – значение измеряемого напряжения; DU – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) Погрешность нормируется для значений измеряемого напряжения не менее 5 % от верхнего предела диапазона. 5) Погрешность нормируется для значений напряжения U и частоты F, удовлетворяющих условию U·F ≤ 8·107 В·Гц. 6) Типовое справочное значение | ||||
| Верхний предел диапазона 1) | Сопротивление внутреннего шунта | Диапазон частот F | Пределы допускаемой абсолютной погрешности 2,3,4) | Температурный коэффициент (/°C), не более 2) |
| Измерение среднеквадратических значений силы переменного тока | ||||
| 100 мкА | 1 кОм | 3 Гц ≤ F ≤ 1 кГц | ±(1·10-3 ·I + 7·10-4 ·DI) 5) | ±(1,5·10-4 ·I + 1·10-4 ·DI) |
| 1 кГц < F ≤ 10 кГц | ±(1,5·10-3 ·I + 7·10-4 ·DI) 5,6) | ±(3·10-4 ·I + 1·10-4 ·DI) | ||
| 1 мА | 100 Ом | 3 Гц ≤ F ≤ 5 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) |
| 5 кГц < F ≤ 10 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) 6) | ±(3·10-4 ·I + 6·10-5 ·DI) | ||
| 10 мА | 10 Ом | 3 Гц ≤ F ≤ 5 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) |
| 5 кГц < F ≤ 10 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) 6) | ±(3·10-4 ·I + 6·10-5 ·DI) | ||
| 100 мА | 1 Ом | 3 Гц ≤ F ≤ 5 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) |
| 5 кГц < F ≤ 10 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) 6) | ±(3·10-4 ·I + 6·10-5 ·DI) | ||
| 1 А | 0,1 Ом | 3 Гц ≤ F < 5 Гц | ±(3·10-3 ·I + 4·10-4 ·DI) | |
| 5 Гц ≤ F ≤ 5 кГц | ±(1·10-3 ·I + 4·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) | ||
| 5 кГц < F ≤ 10 кГц | ±(1,5·10-3 ·I + 6·10-4 ·DI) 6) | ±(3·10-4 ·I + 6·10-5 ·DI) | ||
| 3 А | 0,1 Ом | 3 Гц ≤ F < 5 Гц | ±(3,5·10-3 ·I + 4·10-4 ·DI) | |
| 5 Гц ≤ F ≤ 5 кГц | ±(1,5·10-3 ·I + 4·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) | ||
| 5 кГц < F ≤ 10 кГц | ±(1,5·10-3 ·I + 6·10-4 ·DI) 6) | ±(3·10-4 ·I + 6·10-5 ·DI) | ||
| 10 А | 0,005 Ом | 3 Гц ≤ F < 5 Гц | ±(6·10-3 ·I + 6·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) |
| 5 Гц ≤ F ≤ 1 кГц | ±(4·10-3 ·I + 6·10-4 ·DI) | ±(1,5·10-4 ·I + 6·10-5 ·DI) | ||
| 1 кГц ≤ F ≤ 5 кГц | ±(1·10-2 ·I + 7·10-4 ·DI) | ±(3·10-4 ·I + 1,2·10-4 ·DI) | ||
| 5 кГц < F ≤ 10 кГц | ±(1·10-2 ·I + 7·10-4 ·DI) 6) | ±(3·10-4 ·I + 1,2·10-4 ·DI) | ||
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %. 2) I – значение измеряемой силы тока; DI – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона. 5) При подключении к клеммам на передней панели. 6) Типовое справочное значение. | ||||
| Верхний предел диапазона 1) | Сила тока заряда | Пределы допускаемой абсолютной погрешности 2,3,4) | Температурный коэффициент (/°C), не более 2) | |
| Измерение электрической емкости | ||||
| 1 нФ | 1 мкА | ±(8·10-3 ·C + 5·10-3 ·DC) | ±(5·10-4 ·C + 5·10-4 ·DC) | |
| 10 нФ | 10 мкА | ±(4·10-3 ·C + 1·10-3 ·DC) | ±(5·10-4 ·C + 1·10-4 ·DC) | |
| 100 нФ | 100 мкА | |||
| 1 мкФ | 100 мкА | |||
| 10 мкФ | 1 мА | |||
| 100 мкФ | 1 мА | |||
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов. 2) C – значение измеряемой емкости; DC – верхний предел диапазона. 3) При температуре (23 ±5) °C, после времени прогрева 30 минут. 4) С функцией относительных измерений (Rel) после установки нуля. | ||||
| Измеряемые значения | Пределы допускаемой относительной погрешности, % | Температурный коэффициент (%/°C), не более | ||
| Частота F | Период T | |||
| Измерение частоты и периода | ||||
| Синусоидальный сигнал 1) | ||||
| 3 Гц ≤ F ≤ 10 Гц | 333 мс ≥ T ≥ 100 мс | ±0,1 | ±0,0002 | |
| 10 Гц < F ≤ 100 Гц | 100 мс > T ≥ 10 мс | ±0,03 | ||
| 100 Гц < F ≤ 1 кГц | 10 мс > T ≥ 1 мс | ±0,01 | ||
| 1 кГц < F ≤ 300 кГц | 1 мс > T ≥ 3,3 мкс | ±0,009 | ||
| Прямоугольный сигнал 2) | ||||
| 10 Гц < F ≤ 300 кГц | 100 мс > T ≥ 3,3 мкс | ±0,008 | ±0,0002 | |
| 1) Погрешность нормируется при уровне входного напряжения (скз) не менее 5 % от верхнего предела диапазона напряжения и не менее 10 мВ. 2) Погрешность нормируется при амплитуде входного напряжения не менее 10 % от верхнего предела диапазона напряжения. | ||||
| Верхний предел диапазона 1) | Входное сопротивление | Пределы допускаемой абсолютной погрешности измерения постоянного напряжения 2,3) | Температурный коэффициент (/°C), не более 2) | |
| Измерение напряжения высокоскоростным АЦП | ||||
| 100 мВ | >10 ГОм (10 ±0,1) МОм | ±(4·10-4 ·U + 2·10-4 ·DU) | ±(2,5·10-5 ·U + 3·10-5 ·DU) | |
| 1 В; 10 В | ±(3·10-4 ·U + 1·10-4 ·DU) | ±(2,5·10-5 ·U + 1·10-5 ·DU) | ||
| 100 В; 1000 В | (10 ±0,1) МОм | |||
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %. 2) U – значение измеряемого напряжения; DU – верхний предел диапазона. 3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов. | ||||
| Верхний предел диапазона 1) | Сопротивление внутреннего шунта | Пределы допускаемой абсолютной погрешности измерения силы постоянного тока 2,3) | Температурный коэффициент (/°C), не более 2) | |
| Измерение силы тока высокоскоростным АЦП | ||||
| 100 мкА | 1 кОм | ±(7·10-4 ·I + 5·10-4 ·DI) | ±(3·10-5 ·I + 3,5·10-5 ·DI) | |
| 1 мА | 100 Ом | ±(7·10-4 ·I + 3·10-4 ·DI) | ||
| 10 мА | 10 Ом | ±(5·10-4 ·I + 3·10-4 ·DI) | ||
| 100 мА | 1 Ом | ±(2·10-5 ·I + 3,5·10-5 ·DI) | ||
| 1 А | 0,1 Ом | ±(7·10-4 ·I + 3·10-4 ·DI) | ±(4·10-5 ·I + 3,5·10-5 ·DI) | |
| 3 А | 0,1 Ом | ±(9·10-4 ·I + 4·10-4 ·DI) | ||
| 10 А 4) | 0,005 Ом | ±(2,5·10-3 ·I + 8·10-4 ·DI) | ±(6·10-5 ·I + 1·10-4 ·DI) | |
| 1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %. 2) I – значение измеряемой силы тока; DI – верхний предел диапазона. 3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов. | ||||
| Общие характеристики | ||||
| Параметр | Значение | |||
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % | от 0 до 50 до 80 при температуре 35 °C | |||
| Потребляемая мощность, Вт, не более | 50 | |||
| Частота сети питания, Гц | 50; 400 | |||
| Напряжение сети питания, В | от 90 до 264 | |||
| Габаритные размеры (без ручки) (ШхГхВ), мм | 214 х 357 х 88 | |||
| Масса, кг, не более | 4,54 | |||
Комплект поставки DMM6500
| № | Наименование | Количество |
| 1 | Мультиметр DMM6500 | 1 |
| 2 | Кабель сетевой тип А1 | 1 |
| 3 | Пара измерительных кабелей | 1 |
| 4 | Кабель интерфейсный USB A/B | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре DMM6500 - мультиметр
Сервис
Центр измерительной техники «Эталонприбор» располагает своим собственным ремонтным сервисом, где Вы можете получить услуги по: ремонту, наладке, калибровке, гарантийному и послегарантийному обслуживанию измерительного оборудования, как приобретенного у нас, так и у других поставщиков. Сервис работает на основе лицензии, выданной Ростехрегулированием РФ.
Этот товар из подборок
Сервисное обслуживание
Похожие товары
Полезные статьи
При выборе манометра необходимо учитывать ряд важных факторов, чтобы прибор подходил для конкретной системы.
Уровень влажности в помещении играет важную роль в формировании оптимальных условий для комфортного пребывания. Для определения этого параметра используются устройства, называемые гигрометрами. В этой статье мы расскажем, как выбрать подходящее оборудование такого типа для различных объектов.
Осциллограф — это прибор для наблюдения, измерения, записи и анализа амплитудных и временных характеристик электрического сигнала. Подаваемый на вход устройства, он отображается либо на экране, либо фиксируется на фотоленте для последующего изучения.
Если вы задумались о приобретении мультиметра, важно заранее ознакомиться с рядом полезных рекомендаций, которые помогут сделать правильный выбор. Мы подготовили небольшую статью, которая, надеемся, окажется полезной.
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
Новинки
Цена: 9 682 500
₽
В корзину
Хит продаж
Цена: 296 640
₽
В корзину
Хит продаж
Госреестр
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
