Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

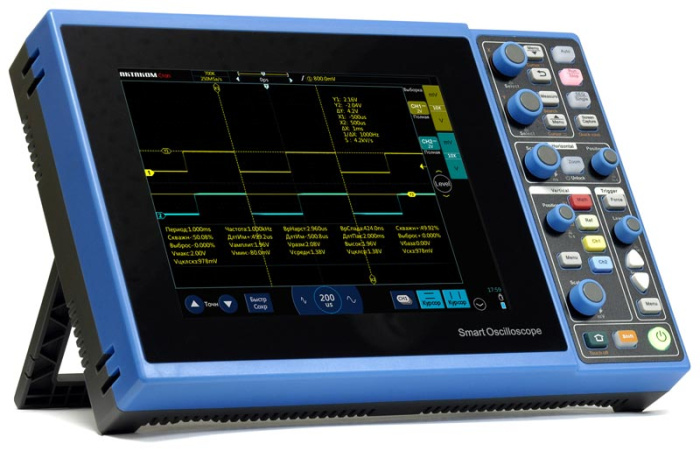

ADS-4142 - осциллограф цифровой – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). ADS-4142 - осциллограф цифровой обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Количество каналов | 2 | |
Полоса пропускания | 100 МГц | |
Режимы регистрации | Выборка | реальное время |
Пиковый детектор |
1 нс (один канал) 2 нс (два канала) |
|
Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 | |
Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, | |
Интерполятор | Sin (x)/x | |
Максимальное входное напряжение |
CAT1 300 В (1 МОм) |
|
Вход | Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ | |
Учет ослабления пробников | 0,001X...10000X | |
Параметры горизонтальной системы |
Макс. частота дискретизации |
1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) |
Макс. глубина записи |
28 М точек (один канал) 14 М точек (два канала) |
|
Коэффициент развертки |
2 нс/дел - 1000 с/дел |
|
Диапазон задержки временной базы | -14 дел. - 14000 сек | |
Погрешность времени выборки и времени задержки | ±20 ppm | |
Старение | ±5 ppm / год | |
Режимы | Y-T, X-Y, самописец, Zoom | |
Самописец | 200 мс/дел - 1000 с/дел | |
Параметры вертикальной системы | Вертикальное отклонение |
500 мкВ/дел - 5 В/дел (1 МОм) |
АЦП |
8 бит |
|
Диапазон смещения |
±2,5 В (с пробником х1, <500 мВ/дел) ±120 В (с пробником х1, ≥500 мВ/дел) |
|
Полоса пропускания для аналогового сигнала | 100 МГц | |
Ограничение полосы пропускания |
20 МГц, ФВЧ, ФНЧ | |
Время нарастания | ≤3,5 нс | |
Шум | ≤1 мВ | |
Погрешность коэф. усиления |
≤±2%(1 МОм) |
|
Изоляция между каналами |
≥40 дБ (100:1) |
|
Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), |
Автоматические |
Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS |
|
Математические операции | +, -, *, /, БПФ | |
БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
Система запуска | Режим запуска | авто, обычный, однократный |
Связь | DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление | |
Диапазон уровня запуска | ±10 делений от центра экрана | |
Тип запуска |
Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) |
|
Типы последовательных шин | UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429 | |
Блокировка уровня запуска | 200 нс ~ 10 с | |
Запуск по фронту |
нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
Запуск по длительности импульса |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с |
|
Запуск по скорости нарастания |
положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона |
|
Запуск по видео |
Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле |
|
Запуск по логическому шаблону |
AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X |
|
Запуск по N фронту |
Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535 |
|
Запуск по ранту |
Событие: временное, логическое |
|
Декодирование протоколов | Режим отображения | Графический, табличный |
Типы протоколов |
Стандартно: UART, I2C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429 |
|
UART |
Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II |
|
I2C |
Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 |
|
SPI |
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3,CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит |
|
CAN |
Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с |
|
LIN |
Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с |
|
MIL-1553B (опция) |
Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное |
|
ARINC429 (опция) |
Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с |
|
