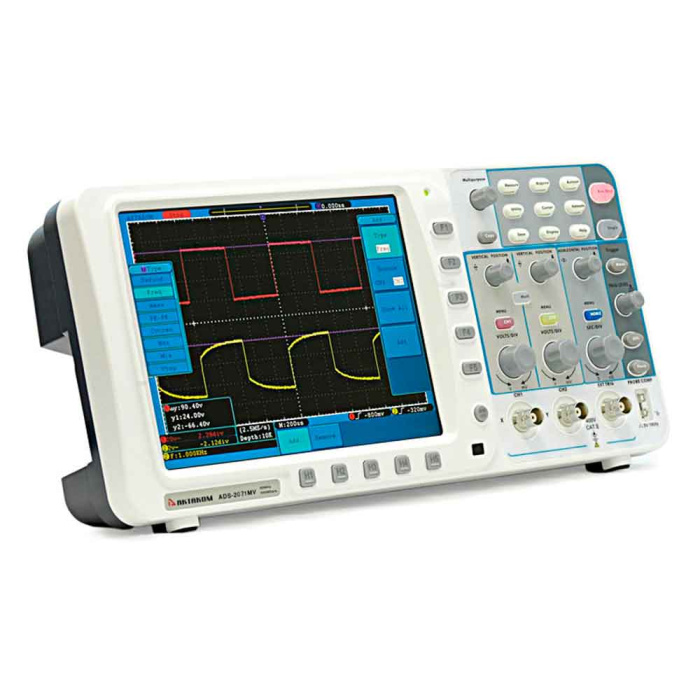

ADS-2071MV осциллограф цифровой
АКТАКОМ АКТАКОМ
(0)

АКТАКОМ

ADS-2071MV осциллограф цифровой

Цена:
по запросу
Заказать
В избранное
Наличие уточняйте
Характеристики
Производитель —
АКТАКОМ
Гарантия —
14 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 9
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

ADS-2071MV осциллограф цифровой — надежный прибор для исследования параметров электросигналов. Он собран на современной элементной базе и демонстрирует высокую точность измерений независимо от условий. Подходит для тестирования и настройки широкого перечня электронных устройств. Конечные данные выводятся на экран в виде осциллограммы для удобства визуального контроля. Предусмотрена простая система настройки, все элементы управления расположены на передней панели, что ускоряет выполнение поставленных задач и позволяет оперативно реагировать на любые критические изменения в работе.

ADS-2071MV осциллограф цифровой выполнен в компактном корпусе, который устойчив к ударам и негативному влиянию среды. Модель сертифицирована и рассчитана на длительную интенсивную эксплуатацию. АКТАКОМ — производитель с безупречной репутацией на рынке. Качество измерительной техники строго контролируется на каждом этапе, поэтому она является эталоном в отрасли.

Особенности осциллографа цифрового ADS-2071MV:

 • 2 канала;
• Полоса пропускания - 70 МГц;
• Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
• Макс. память - 10 М на каждый канал;
• Входной импеданс: 1 МОм;
• Курсорные измерения;
• 20 автоизмерения;
• Матем. функции;
• БПФ;
• Интерполятор: линейный, Sin(x)/x;
• Усреднение;
• Пиковый детектор;
• Хранение: 15 осциллограмм;
• Покадровый регистратор (1000 кадров);
• Интерфейс: USB-host, USB-device, LAN, VGA;
• Дисплей: 20 см, цветной, TFT, 800 х 600;
• Вес: 1,82 кг;
• Размеры: 340 x 155 x 70 мм.

Технические харакетристики осциллографа цифрового ADS-2071MV:
Параметр Значение
Полоса пропускания 70 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 500 Mвыб/сек (250 Mвыб/сек - 2 канала)
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Параметры горизонтальной системы Диапазон частоты выборки 0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
Интерполяция (sin x)/x
Глубина записи 10 M точек на каждый канал
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 2 мВ/дел ~ 10 В/дел
Диапазон смещения ±10 делений
Полоса пропускания для аналогового периодического сигнала 70 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤5.0 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, / ,FFT
Сохранение во внутреннюю память 15 осциллограмм
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Частота ( типичное) 1 кГц прямоугольного сигнала

Система запуска осциллографа цифрового ADS-2071MV:
Параметр Значение
Диапазон уровня запуска Внутренний ±6 делений от центра экрана
EXT ±600 мВ
EXT/5 ±3 В
Погрешность уровня запуска (типичная)  Внутренний ±0.3 деления
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
Блокировка уровня запуска 100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное) Входной сигнал ≥50 Гц
Запуск по фронту наклон нарастающий, спадающий
чувствительность 0.3 деления
Запуск по длительности импульса условие запруска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Запуск по видеосигналу система NTSC, PAL и SECAM
диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок 24 нс ~ 10 с
Поочередный запуск Режим запуск для канала CH1 Edge, Pulse, Video, Slope
Режим запуск для канала CH2 Edge, Pulse, Video, Slope

Основные технические харакетристики осциллографа цифрового ADS-2071MV:
Параметр Значение
Дисплей
Тип дисплея  диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц
Интерфейс
Для связи с ПК USB2.0, LAN
Сохранение USB
Выход VGA
Модуль Годен/Негоден Встроенный
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность <18 Вт
предохранитель 1 A, T тип, 250 В
Батарея питания (опция) 4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры 340 мм × 155 мм × 70 мм (Д*В*Г)
Вес Около 1.82 кг
Габаритные размеры в упаковочной таре 220х110х430 мм
Вес в упаковочной таре 2,6 кг

Комплект поставки ADS-2071MV:
№ Наименование Количество
1. Осциллограф ADS-2071MV 1
2. Осциллографические щупы 2
3. Кабель питания 1
4. Кабель USB 1
5. Носитель с программным обеспечением и руководством пользователя 1
6. Краткое руководство пользователя 1
