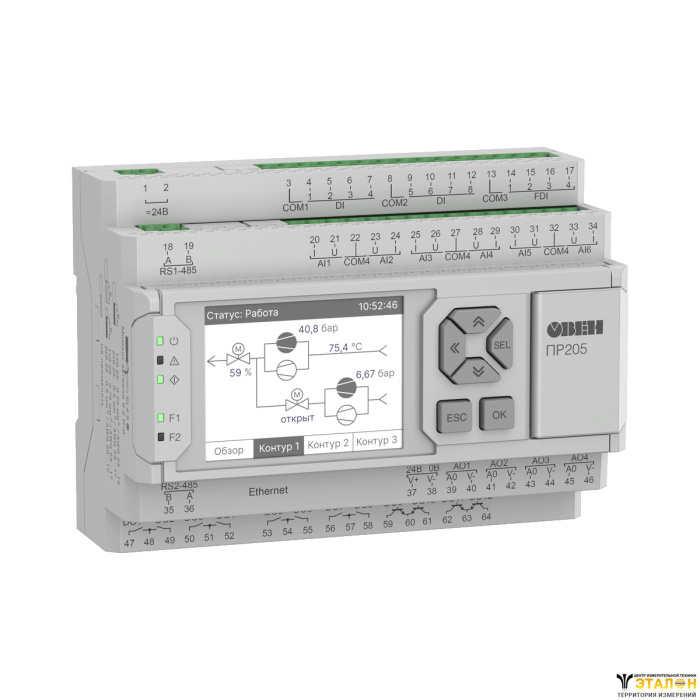

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.
Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.
Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.
Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.
Особенности и преимущества
HMI: графический экран и кнопки
- Графический цветной экран диагональную 2,4“, 320×240.
- 6 механических кнопок с возможностью пользовательской настройки.
- 5 светодиодов: 3 сервисных, 2 пользовательских.
Оптимальная комбинация входов/выходов
-
До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.
-
До 4 универсальных аналоговых выходов: 4…20 мА/0…10 В.
-
До 12 дискретных входов.
-
До 4 быстрых дискретных входов до 100 кГц.
-
До 12 дискретных выходов (Э/М реле и транзисторные ключи).
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Настройка в OWEN Configurator.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210.
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация
- 2 модификации по питанию: ~/=24 и ~230 В.
- Увеличение каналов ввода/вывода с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -20...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.
Отличительные характеристики ПР205
Модули расширения ОВЕН ПРМ для ПР205
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР205:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
- ПРМ-4 – для увеличения дискретных входов.
- ПРМ-5 – для увеличения дискретных выходов.
- ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР205 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР205 и модули ПРМ с разным типом питания.
Основные технические характеристики
| Наименование | ПР205-230 | ПР205-24 | |
| HMI | |||
| Тип дисплея (тип матрицы) | Графический (IPS LCD) | ||
| Количество отображаемых цветов | 65535 | ||
| Диагональ | 2,4“ | ||
| Разрешение | 320 × 240 пикселей | ||
| Поддерживаемые языки | Русский, английский | ||
| Кнопки | 6 механических кнопок (с возможностью программной пользовательской настройки) | ||
| Светодиоды | 3 сервисных, 2 пользовательских | ||
| Программирование | |||
| Среда программирования | Owen Logic | ||
| Конфигурирование | OwenConfigurator | ||
| Объем Retain-памяти | 2040 байт | ||
| Объем памяти сетевых переменных (режим slave) | 2040 байт | ||
| Количество сетевых запросов в режиме Master | ПР205: 192 ПР205 [М02]: 512 | ||
| Стек | Динамический | ||
| Память ПЗУ | 64 кбайт | ||
| Память ОЗУ | 320 кбайт | ||
| Интерфейсы программирования и конфигурирования | ПР205: microUSB, Ethernet ПР205 [М02]: USB Type-C, Ethernet | ||
| Общие сведения | |||
| Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | ~20...27 В (номинальное ~24 В, при 50 Гц) | |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | =20...36 В (номинальное =24) | |
| Встроенный источник питания | =21,6...26,4 В (=24 В), 100 мА | - | |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | ||
| Часы реального времени | есть | ||
| Модули расширения ПРМ | Да, до 2 шт. | ||
| Flash-память (архив) | |||
| Количество циклов записи и стирания | 100 000 | ||
| Максимальный размер файла архива | 2048 байт | ||
| Максимальное количество файлов архива | 50 шт. | ||
| Минимальный период записи архива | 30 c | ||
| Дискретные входы | |||
| Количество | До 16 (12DI, 4 DIF) | ||
| Тип | Дискретный (ДФ) | Дискретный (Д) | Дискретный скоростной (ДС) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | ||
| - | Датчики с выходом: push-pull; n-p-n; p-n-p | Высокоскоростные счетчики | |
| Номинальное напряжение питания | ~230 В | =24 В | |
| Гальваническая развязка | Групповая, по 4 входа | ||
| Электрическая прочности изоляции | 2300 В | 510 В | |
| Аналоговые входы | |||
| Количество | до 6 шт. | ||
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. | ||
| Период обновления значений всех каналов, не более | 1 мс | ||
| Работа в дискретном режиме | Да, = 24 В | ||
| Гальваническая развязка | Отсутствует | ||
| Дискретные выходы | |||
| Количество | 8 шт. | ||
| Тип | Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) | ||
| Допустимый ток нагрузки, не более | |||
| Релейные (Р) | 5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока | ||
| Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока | |
| Гальваническая развязка | |||
| Релейные (Р) | Индивидуальная | ||
| Транзиторные (КТ) | Отсутствует | ||
| Электрическая прочность изоляции | |||
| Релейные (Р) | 2300 В | ||
| Транзиторные (КТ) | - | ||
| Аналоговые выходы | |||
| Количество | до 4 шт. | ||
| Тип аналогового выхода | Универсальный: 4...20 А/0...10 В |
| |
| Разрядность ЦАП | 12 бит |
| |
| Гальваническая развязка | Индивидуальная |
| |
| Электрическая прочность изоляции | 510 В |
| |
| Коммуникационные возможности | |||
| Интерфейс Ethernet (1 шт.) | |||
| Протокол связи | Modbus TCP | ||
| Режим работы | Master/Slave | ||
| Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе) | |||
| Протокол связи | Modbus RTU/ASCII | ||
| Режим работы | Master/Slave | ||
Функциональная схема
Схемы подключения
Схемы подключения к дискретным входам
Схемы подключения к быстрым дискретным входам
Схемы подключения к аналоговым входам (дискретный режим)
Схемы подключения к аналоговым входам (аналоговый режим)
Схемы подключения к дискретным выходам
Схемы подключения к аналоговым выходам
Комплект поставки
| Наименование | Количество |
| Прибор ПР205 | 1 шт. |
| Краткое руководство по эксплуатации | 1 экз. |
| Паспорт и гарантийный талон | 1 экз. |
| Комплект клеммных соединителей | 1 экз. |
