УВАЖАЕМЫЕ КЛИЕНТЫ!
Цены на сайте могут отличаться, просьба уточнять конечную
стоимость у наших менеджеров!
 |  |
ПР225-230.1210.106.1.0
Цена:
26 157
₽
Общая
стоимость 0 руб.
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Снизим цену!
В избранное
Расчет стоимости доставки
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис

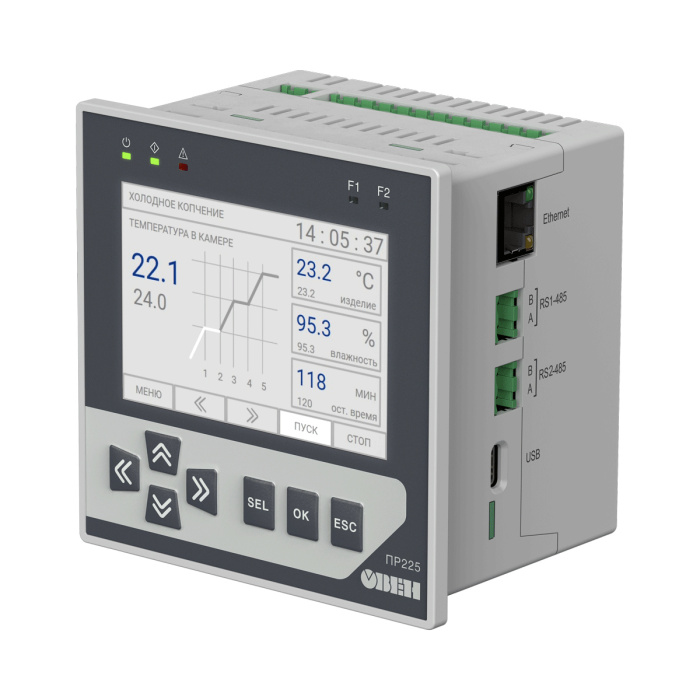

ПР225 – программируемое реле в щитовом корпусе с цветным дисплеем и Ethernet, которое сочетает в себе оптимальную комбинацию аналоговых и дискретных входов-выходов для автоматизации локальных систем и установок.
Подходит для управления технологическими процессами в системах водоснабжения, отопления, кондиционирования, вентиляции, а также отдельными элементами оборудования в производственных процессах (печи, котлы, насосные группы, автоклавы и др.).
Графический цветной экран 3,5” реализует интерфейс взаимодействия пользователя с процессом, а благодаря креплению прибора на дверцу шкафа не требуется дополнительная панель оператора.
Интерфейсы RS-485 и Ethernet позволяют увеличить количество точек ввода-вывода с помощью модулей Мх110 и Мх210, управлять исполнительными механизмами, частотными преобразователями, осуществлять диспетчеризацию и выводить данные на верхний уровень, в том числе в облачный сервис удаленной диспетчеризации OwenCloud.
Логика работы ПР225 создается в бесплатной интуитивно понятной российской среде программирования Owen Logic, которая позволяет создавать пользовательские алгоритмы с учетом особенностей системы.
HMI: графический экран и кнопки
- Графический цветной экран с диагональную 3,5“, 320×480
- 7 механических кнопок с возможностью пользовательской настройки
- 5 светодиодов: 3 сервисных, 2 пользовательских
Оптимальная комбинация входов-выходов
- 4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, термопары, термометры сопротивления, дискретный режим
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
- 8 дискретных входов (питание =24 В/ ∼220 В)
- 8 дискретных выходов (э/м реле и транзисторные ключи)
Поддерживаемые типы датчиков для модификаций 102, 104, 106:
- Термопары: TХК (L), TХА (К), TЖК (J), TНН (N), TМК (Т), TПП (S), TПП (R), TПР (В), TВР (А-1), TВР (А-2), TВР (А-3), TХК (L), ТХКн (E)
- Термометры сопротивления: Cu50, 50М, Pt50, 50П, Ni50, Cu100, 100М, Pt100, 100П, Ni100, Cu500, 500М, Pt500, 500П, Ni500, Cu1000, 1000М, Pt1000, 1000П, Ni1000Н
- Унифицированные сигналы: 0…5 мА, 4…20 мА, ±50 мВ, ±1 В, 0…1 В, 0…10 В
- NTC: NTC 3977 (10 кОм), NTC 3950 (3 кОм), NTC 3950 (10 кОм), NTC 3950 (20 кОм), B57861-S (2 кОм), B57861-S (3 кОм), B57861-S (5 кОм), B57861-S (10 кОм), B57861-S (30 кОм), B57861-S (50 кОм)
- PTC: KTY82-110, KTY82-120, KTY82-121, KTY82-122, KTY82-150, KTY82-151, KTY82-152, PK-15, PK-20, PC-20, PC-25
Коммуникационные возможности
- Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ в облачный сервис OwenCloud
- Подключение к ПК для конфигурирования и записи программы
- Настройка в Owen Configurator
- Визуализация процессов с помощью панелей оператора и SCADA
- Увеличение входов-выходов с помощью модулей Мх210
- До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в SCADA-системы
- Визуализация процессов с помощью панелей оператора
- Увеличение входов-выходов с помощью модулей Мх110
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы
Конструктивные особенности
- Щитовое исполнение 100×100×72
- Съемные клеммники – для удобства монтажа
- Быстрая замена батарейки
Эксплуатация
- 2 модификации по питанию: =24 и ~230 В
- Работа в неотапливаемых помещениях: -20...+55 ºС
- Конфигурирование и запись программы через USB, Ethernet
Отличительные характеристики ПР225

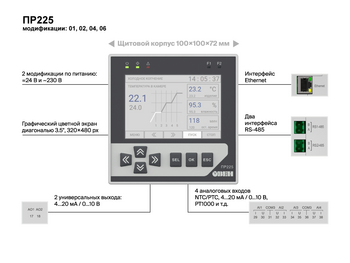

Модификации 01, 02, 03, 04

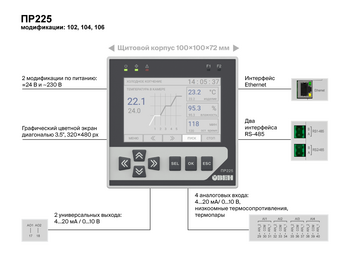

Модификации 102, 104, 106
Основные технические характеристики
| Наименование | ПР225-230 | ПР225-24 |
| HMI | ||
| Тип дисплея (тип матрицы) | Графический (IPS LCD) | |
| Количество отображаемых цветов | 65535 | |
| Диагональ | 3,5“ | |
| Разрешение | 320 × 480 пикселей | |
| Поддерживаемые языки | Русский, английский | |
| Кнопки | 7 механических кнопок (с возможностью программной пользовательской настройки) | |
| Светодиоды | 3 сервисных, 2 пользовательских | |
| Программирование | ||
| Среда программирования | Owen Logic | |
| Конфигурирование | Owen Configurator | |
| Объем Retain-памяти | 2040 байт | |
| Объем памяти сетевых переменных (режим slave) | 2040 байт | |
| Количество сетевых запросов в режиме Master | 192 | |
| Стек | Динамический | |
| Память ПЗУ | 64 кбайт | |
| Память ОЗУ | 320 кбайт | |
| Интерфейсы программирования и конфигурирования | USB Type-C, Ethernet | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | =19...29 В (номинальное =24) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Flash-память (архив) | ||
| Количество циклов записи и стирания | 100 000 | |
| Максимальный размер файла архива | 2048 байт | |
| Максимальное количество файлов архива | 300 шт. | |
| Минимальный период записи архива | 30 c | |
| Дискретные входы | ||
| Количество | 8 | |
| Тип | Дискретный (Д) | |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p | ||
| Номинальное напряжение питания | ~230 В | =24 В |
| Гальваническая развязка | Групповая, по 4 входа | |
| Электрическая прочности изоляции | 510 В | |
| Номинальное напряжение питания | 24 В | |
| Гальваническая развязка | Групповая | |
| Электрическая прочности изоляции | 510 В | |
| Аналоговые входы | ||
| Количество | 4 | |
| Тип измеряемых сигналов | для модификаций 01, 02, 04, 06: Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. | |
| Период обновления значений всех каналов, не более | 1 мс | |
| Работа в дискретном режиме | Да, =24 В | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество | 8 шт. | |
| Тип | Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р) | 5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока | |
| Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока |
| Гальваническая развязка | ||
| Релейные (Р) | Индивидуальная | |
| Транзиторные (КТ) | Отсутствует | |
| Электрическая прочность изоляции | ||
| Релейные (Р) | 2300 В | |
| Транзиторные (КТ) | - | |
| Аналоговые выходы | ||
| Количество | 2 | |
| Тип аналогового выхода | Универсальный: 4...20 мА / 0...10 В | |
| Разрядность ЦАП | 12 бит | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции | 510 В | |
| Коммуникационные возможности | ||
| Интерфейс Ethernet (1 шт.) | ||
| Протокол связи | Modbus TCP | |
| Режим работы | Master/Slave | |
| Интерфейс RS-485 (1 или 2 шт. – выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
Функциональная схема
Модификации 01, 02, 03, 04
Модификации 102, 104, 106
Схемы подключения
Схемы подключения к дискретным входам
Подключение дискретных датчиков =24 В
Подключение дискретных датчиков ~220 В
Схема подключения
Схемы подключения к аналоговым входам (дискретный режим)
Схема подключения к универсальным входам, работающим в дискретном режиме, датчиков типа «сухой контакт»
Схема подключения к универсальным входам, работающим в дискретном режиме, трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Схемы подключения к аналоговым входам (аналоговый режим)
Подключение ТС к аналоговому входу
Подключение датчиков с выходом в виде тока
Подключение датчиков с выходом в виде напряжения
Подключение резистивных датчиков
Подключение низкоомных резистивных датчиков
Подключение термопар
Схема подключения датчиков с выходными сигналами постоянного напряжения и 0…1 В и 0…10 В
Схема подключения датчиков с выходным сигналом силы тока постоянного напряжения 0…20 мА и 4…20 мА
Подключение дискретных датчиков
Схемы подключения к дискретным выходам
Схема подключения ВЭ типа «Р»
Подключение нагрузки к выходу типа «КТ»
Схемы подключения к аналоговым выходам
Подключение аналогового выхода, находящегося в режиме источника тока (сопротивление нагрузки для режима работы выхода 4…20 мА должно быть не более 600 Ом)
Подключение аналогового выхода, находящегося в режиме источника напряжения (сопротивление нагрузки для режима работы выхода 0…10 В должно быть не менее 1 кОм)
Комплект поставки
- Прибор ПР225 - 1 шт.
- Краткое руководство по эксплуатации - 1 экз.
- Паспорт и гарантийный талон - 1 экз.
- Комплект клеммных соединителей - 1 экз.
- Комплект крепежных элементов
