Снято с производства. Замена: DSA832E-TG

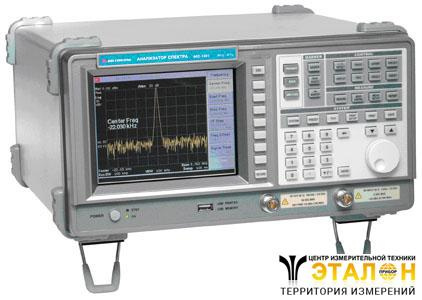

Анализатор спектра АКТАКОМ АКС-1301BT является оптимальным инструментом для анализа частотных и амплитудных характеристик электрических сигналов. В анализаторе спектра АКТАКОМ АКС-1301BT имеется встроенный трекинг-генератор, что позволяет замерять амплитудные характеристики материалов и оборудования, частотные характеристики, коэффициенты потерь и отражения, АЧХ и т.д.

Технические характеристики

  • частотный диапазон 9 кГц...3 ГГц
  • разрешение по частоте 1 Гц, цифровой частотный синтез
  • погрешность опорной частоты 0,5 ppm
  • диапазон измерения уровня -120 дБм...+20 дБм (с включенным предусилителем)
  • фазовые шумы -90 дБн/Гц
  • фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10)
  • дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно)
  • встроенный предусилитель штатно
  • измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню
  • маркерные измерения
  • запись спектрограмм и настроек временными метками или профилей
  • встроенный трекинг-генератор
  • цветной ЖК-дисплей 640х480
  • интерфейс USB-host, LPT, Ethernet/LAN
  • размеры 350х195х375 мм
  • масса 10 кг
  • Габариты в упаковочной таре 470х290х470 мм, вес 14,6 кг
Параметры Значения
Частота Частотный диапазон 9 кГц...3,0 ГГц
Разрешение 1 Гц
Погрешность источника опорной частоты ± 0,5х10-6
Дрейф ± 0,5х10-6 за 1 год
Полоса обзора Нулевая; Полная (9 кГц... 3.0 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5)
Точность установления ±3%
Плотность фазовых шумов -90 дБн/Гц при отстройке на 10 кГц
Полоса пропускания Полоса пропускания ПЧ (RBW ) фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10)
дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
Избирательность фильтров по уровням 60дБ/3 дБ составляет <15:1
60дБ/6 дБ составляет <12:1 (9 кГц, 120 кГц)
Погрешность установки полосы пропускания ПЧ ± 20 %
Полоса пропускания видео 10 Гц...3 МГц (с кратностью шага 1-3-10)
Амплитуда Диапазон измерений От -105 дБмВт до +20 дБмВт (без предусилителя)
От -120 дБмВт до +20 дБмВт (с предусилителем)
Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) предусилитель штатно
<= - 105 дБмВт: от 150 кГц до 2,7 ГГц
<= - 100 дБмВт: от 2,7 ГГц до 3,0 ГГц
<= - 120 дБмВт (с предусилителем); типичное
Единицы изм. амплитуды dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
Линейность шкалы дисплея <=± 1,5 дБ/ при 70 дБ (10 дБ/дел)
<=± 1,5 дБ/ при 40 дБ (5 дБ/дел)
<=± 0,5 дБ/ при 8 дБ (1 дБ/дел)
<=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
Неравномерность АЧХ От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц)
± 1,5 дБ (от 10 МГц до 3.0 ГГц)
Опорный уровень -90...20 дБмВт, разрешение 0,1 дБ
Погрешность установки опорного уровня ± 1,5 дБ
Гармонические искажения 2-го порядка < -60 дБн, вход -40 дБм
Интермодуляционные искажения 3-го порядка < -70 дБн
возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
Остаточные искажения < -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
Др. искажения < -60 дБн, вход -30 дБм
Развертка Диапазон 100 мс...1000 с
Погрешность ± 20 %
Источник запуска Внешний, Видео, Свободный (Free Run), Line
Режим запуска Одиночный, непрерывный
Уровень запуска TTL
Вход ВЧ вход Соединитель N-типа; 50 Ом;
КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц
Макс. входной уровень: +20 дБм, 0 VDC
Вход опорной частоты Соединитель BNC-типа; 10 МГц ,
Входной уровень от -5 дБм до +15 дБм,
Выходной уровень 10 МГц, 8 дБм
Доп. функции Интерфейсы RS-232
LPT
USB-host для сохранения на Flash-накопитель
Ethernet 10-Base-T
GPIB – IEEE 488 (опция)
Энергонезависимая память Запись до 900 спектрограмм и 3000 профилей
Маркерные измерения 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
Измерение мощности Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
Общие данные Дисплей Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
Напряжение питания 100...240 В, 50...60 Гц
Габаритные размеры размеры 350х195х375 мм
Масса 10 кг
Потребл. Мощность 80 Вт
Рабочая температура От 0 °С до 40 °С
ЭМС: EN 55011, FCC PART15 Section 15.101
EN 61326
Трекинг-генератор Назначение Трекинг-генератор
Частотный диапазон 100 кГц...3000 МГц
Выходной уровень -50...0 дБмВт
Погрешность установки выходного уровня Типично: ± 1,5 дБ,
не хуже +-3 дБ
Неравномерность АЧХ Типично ± 1,5 дБ
Не хуже: ± 2 дБ
Уровень гармоник Типично:< -30 дБн
Не хуже: <-20 дБн, (от 10 МГц до 2,7 ГГц)
Защита выхода от внешнего источника 30 дБмВт
Выход Соединитель N-типа; 50 Ом; КСВН < 1,5 :1
ОПЦИИ
ОПЦИЯ АКС-1301-SCC
(Сумка)
Назначение Мягкая сумка для переноски
ОПЦИЯ АКС-1301-AKS (набор общий) Назначение Комплект измерительный общего назначения
Состав комплекта

Адаптер SMA–N - 2 шт
Адаптер N-BNC - 1 шт
Аттенюатор 10 дБ - 1 шт
Аттенюатор 20 дБ - 1 шт.
ВЧ-кабель (SMA-SMA, RD316, 1000 мм) – 1 шт
ВЧ-кабель (SMA-SMA, RD316, 300 мм) – 1 шт
Пластиковый кейс – 1 шт

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Прибор
  • Кабель питания
  • Руководство по эксплуатации
  • Программное обеспечение AKC-1301-SW Программное обеспечение анализатора спектра

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
