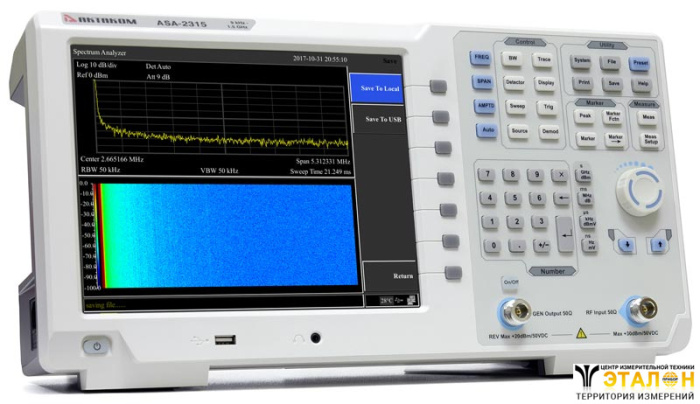

Анализатор спектра ASA-2315

string(10) "EL-9119574"
Цена:
109 716
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
Характеристики
Производитель —
Гарантия —
14 месяцев
Посетителей сейчас
просматривают товар: 6
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы

Цифровой анализатор спектра АКТАКОМ ASA-2315 представляет собой отличное соотношение цены и измерительных возможностей. Штатный предусилитель и возможность установки полосы ПЧ от 10 Гц позволяют легко выявлять даже незначительные по уровню нужные сигналы на фоне других сигналов и шумов. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра АКТАКОМ ASA-2315 установлен штатный следящий генератор (трекинг-генератор), что позволяет проводить измерения S-параметров. Наличие большого цветного ЖК дисплея с размером диагонали более 26 см выделяет анализатор спектра ASA-2315 среди других приборов того же класса.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…1,5 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 2,5х10-6
Изменение погрешности источника опорной частоты ± 1х10-6/год
Частота опорного генератора
10,000000 МГц
Разрешение частотного маркера
± полоса обзора / (кол. точек развертки-1)
Погрешность измерения частоты ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Разрешение счетчика частоты 1 Гц, 10 Гц, 100 Гц, 1 кГц
Полоса обзора Нулевая, 100 Гц…1,5 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов
(20 °С...30 °С, центральная частота=1 ГГц)

<-85 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
<-110 дБн/Гц @ 1 МГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ )

10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц

Полоса пропускания ЭМИ фильтров (-6 дБ ) 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц
Избирательность фильтров по уровням
<5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Предусилитель (9 кГц…1,5 ГГц) 20 дБ
Максимальный уровень на входе
50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=1 Гц

без предусилителя:
1 МГц…10 МГц: <-140 дБм
10 МГц…1 ГГц: <-140 дБм
1 ГГц…1,5 ГГц: <-138 дБм

с предусилителем:
1 МГц…10 МГц: <-160 дБм
10 МГц…1 ГГц: <-160 дБм
1 ГГц…1,5 ГГц: <-158 дБм

АЧХ

(20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ )

без предусилителя:
± 0,8 дБ

с предусилителем:
± 0,9 дБ

Аттенюатор
(20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 0~39 дБ )

Предел ослабления:
0…39 дБ, с шагом 3 дБ

Погрешность переключения:
± 0,5 дБ

Абсолютная амплитудная погрешность

(20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ )
без предусилителя (вх. сигнал = -20 дБм)
± 0.4 дБ

с предусилителем (вх. сигнал = -40 дБм)
± 0.5 дБ
Опорный уровень

Диапазон установки:
-80 дБм…+30 дБм с шагом 0,1 дБм

Погрешность измерения:
(вх.сигнал = 0... -50 дБм)
± 1,5 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.)
-60 дБн
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц)
TOI: +13 дБм
Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С)
<-85 дБм
Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20 °С...30 °С)
<-60 дБн
Логарифмическая шкала 1 дБ…255 дБ
Линейная шкала 0 до опорного уровня
Количество точек 201 …1001
Количество графиков 5
Тип детектора Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, квазипиковый
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
РАЗВЕРТКА Диапазон 1 мс… 1500 с (нулевой обзор)
10 мс ….1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц)
ТРЕКИНГ-ГЕНЕРАТОР Частотный диапазон
100 кГц...1,5 ГГц
Диапазон выходных уровней
-30 дБм...0 дБм
Разрешение
1 дБ
ВХОДЫ / ВЫХОДЫ ВЧ вход

Импеданс 50 Ом
Соединитель типа N (female)

Вход опорного генератора 10 MГц Импеданс 50 Ом
Соединитель типа N (female)
Выход трекинг-генератора Импеданс 50 Ом
Соединитель типа N (female)
Интерфейсы USB Host
USB Device
LAN
VGA
выход на наушник
Запуск Источник запуска свободный, видео, внешний

Режим

непрерывный, однократный

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, размер 10,4”

Напряжение питания Входное напряжение: AC 100 В… 240 В/ 50 Гц… 60 Гц
Масса 5 кг
Рабочая температура
0 °C …40 °C

Расширенные функции:
  • Измерение во временном интервале
  • Измерение мощности в канале
  • Измерение мощности в соседних каналах ACPR
  • Измерение занимаемой полосы частот OBW
  • Функция Годен/Не годен (Pass/Fail)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Анализатор спектра
  • Кабель питания
  • Кабель USB
  • Руководство по эксплуатации

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
