Анализатор спектра портативный ASA-4045
АКТАКОМ АКТАКОМ
(0)

АКТАКОМ

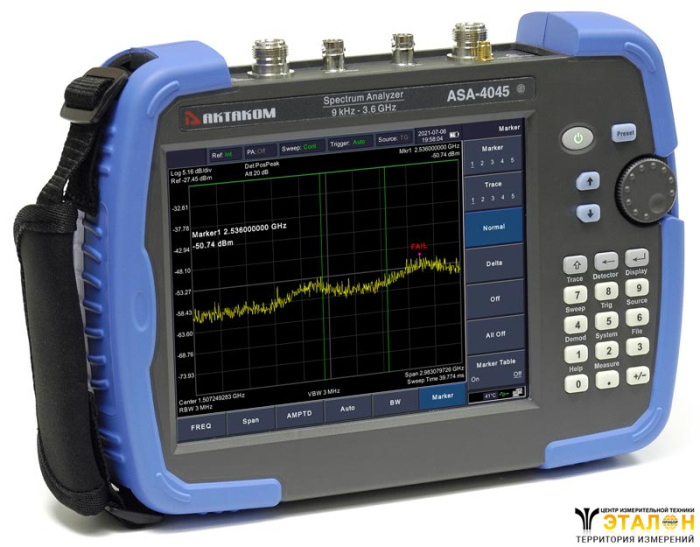

Анализатор спектра портативный ASA-4045

Цена:
274 998 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
АКТАКОМ
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 10
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Анализатор спектра портативный АКТАКОМ ASA-4045 обладает всеми измерительными возможностями настольных приборов при небольших размерах и массе. У анализатора спектра ASA-4045 штатно имеется предусилитель, который позволяет легко выявлять даже небольшие по уровню сигналы на фоне шумов, а также функция анализа модуляций, режим спектрограмма, квазипиковые детекторы и ЭМИ-фильтры. Кроме того, в этом анализаторе спектра установлен следящий генератор (трекинг-генератор), что позволяет проводить измерения S-параметров. Ударопрочный хольстер, батарейное питание и сенсорный экран делают ASA-4045 незаменимым инструментом для работ в "полевых" условиях.

Технические характеристики

Параметр Значение
ЧАСТОТА
Частотный диапазон 9 кГц…3,6 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ±2,5×10-6
Изменение погрешности источника опорной частоты ±1×10-6/год
Частота опорного генератора
10,000000 МГц
Разрешение частотного маркера
 ± полоса обзора / (кол. точек развертки-1)
Погрешность измерения частоты ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Разрешение счетчика частоты 1 Гц, 10 Гц, 100 Гц, 1 кГц
Полоса обзора Нулевая, 100 Гц...макс. частота прибора
Погрешность полосы обзора ± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов
(20 °С...30 °С, центральная частота=1 ГГц) 		<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
<-107 дБн/Гц @ 1 МГц
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ (-3 дБ ) 10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц
Полоса пропускания ЭМИ фильтров (-6 дБ ) 200 Гц, 9 кГц, 120 кГц, 1 МГц
Избирательность фильтров по уровням <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 10 Гц...3 МГц
АМПЛИТУДА
Диапазон измерения уровня Уровень собственных шумов...+20 дБм
Предусилитель (9 кГц...макс. частота прибора) 20 дБ
Максимальный уровень на входе
50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность
Средний уровень шумов (типично)
нормировано к 1 Гц 		без предусилителя:
1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм
1 ГГц…3,6 ГГц: <-138 дБм (тип.), -128 дБм
с предусилителем:
1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм
1 ГГц…3,6 ГГц: <-158 дБм (тип.), -148 дБм
АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,)
 без предусилителя ±0.4 дБ (тип), ±0.8 дБ
с предусилителем ±0.5 дБ (тип), ±0.9 дБ
Аттенюатор
(20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~50 дБ) 		Предел ослабления: 0…50 дБ, с шагом 3 дБ
Погрешность переключения: ±0,5 дБ
Абсолютная амплитудная погрешность
(20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ) 		без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ
с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ
Опорный уровень Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.) 		-65 дБн
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц) 		TOI: +10 дБм
Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С) 		<-85 дБм
Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20 °С...30 °С) 		<-60 дБн
Логарифмическая шкала 1 дБ...255 дБ
Линейная шкала 0 до опорного уровня
Количество графиков 5
Тип детектора Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
РАЗВЕРТКА
Диапазон 10 мс...3000 с (нулевой обзор)
10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,6 ГГц)
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон 100 кГц...3,6 ГГц
Диапазон выходных уровней -40 дБм...0 дБм
Разрешение 1 дБ
Неравномерность ±3,0 дБ
Опасный уровень обратной мощности 30 дБм, DC: ±50 ВDC
ГЕНЕРАТОР СИГНАЛОВ
Частотный диапазон 35 МГц...3,6 ГГц
ДЕМОДУЛЯЦИЯ
Аудио демодулятор Частотный диапазон: 100 кГц...3,6 ГГц
Тип модуляции АМ/ЧМ
Измерения АМ модуляции Частотный диапазон 100 кГц...3,6 ГГц
Диапазон модуляции 20 Гц ...100 кГц
Глубина модуляции 5%...95%
Измерения ЧМ модуляции Частотный диапазон 100 кГц...3,6 ГГц
Диапазон модуляции 20 Гц ...100 кГц
Девиация частоты 20 Гц...200 кГц
ВХОДЫ / ВЫХОДЫ
ВЧ вход

Импеданс 50 Ом
Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц Импеданс 50 Ом
Соединитель типа BNC female
Амплитуда 0 дБм... +10 дБм
Выход трекинг-генератора Импеданс 50 Ом
Соединитель типа N (female)
Вход внешнего запуска Соединитель типа BNC female
TTL уроень
Интерфейсы USB Host
USB Device (Micro USB)
LAN (10/100 Base, RJ-45)
выход на наушник
ЗАПУСК
Источник запуска свободный, видео, внешний
Режим непрерывный, однократный
ОБЩИЕ ДАННЫЕ
Дисплей Сенсорный цветной TFT ЖК, размер 8" (1024х768)
Напряжение питания сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы)
Габаритные размеры 265 х 190 х 58 мм
Масса 2,5 кг
Рабочая температура 0 °C...40 °C

Расширенные функции:
  • Измерение во временном интервале
  • Измерение мощности в канале
  • Измерение мощности в соседних каналах ACPR
  • Измерение занимаемой полосы частот OBW
  • Функция Годен/Не годен (Pass/Fail)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Анализатор спектра
  • Кабель USB
  • Модуль GPS
  • Кабель питания
  • Сетевой адаптер
  • Чемодан
  • Комплект ключей для чемодана
  • Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
