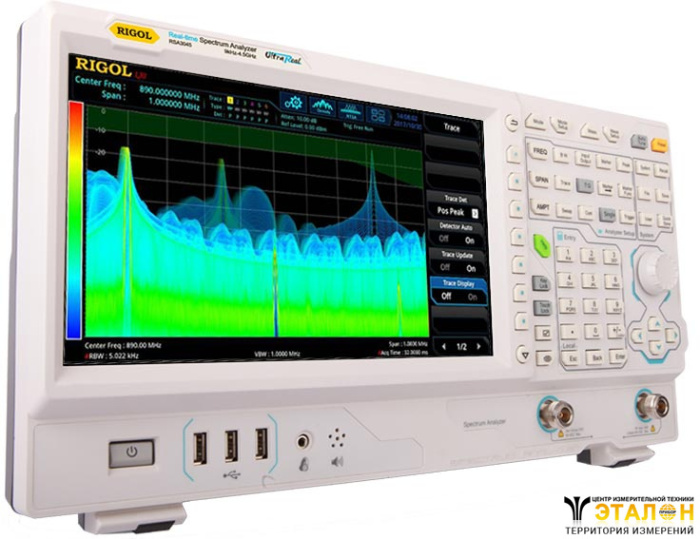

Анализатор спектра реального времени RSA3045
RIGOL
(0)

RIGOL

Анализатор спектра реального времени RSA3045

Цена:
671 316 ₽
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
В наличии
Характеристики
Производитель —
RIGOL
Гарантия —
36 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 5
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Анализатор спектра Rigol RSA3045 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA3045 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.

Технические характеристики

Характеристики Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА Частотный диапазон 9 кГц…4,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ Опорная частота 10 МГц
Точность после калибровки
 стандартно <1 ppm
опция OCXO-C08 <0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C) стандартно
<0,5 ppm
опция OCXO-C08 <0,005 ppm
Старение стандартно <1 ppm/год
опция OCXO-C08 <0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА Маркер
Разрешение ± полоса обзора / (кол. точек развертки-1)
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
 Разрешение
 1 Гц
Погрешность
 ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон Нулевая, 100 Гц...максимальная частота (штатно)
Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)
Разрешение
 2 Гц
Погрешность
 ± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)

1 кГц

<-90 дБн/Гц
10 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
100 кГц <-100 дБн/Гц; <-102 дБн/Гц (тип.)
1 МГц <-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)
Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1
Разрешение видео VBW (-3 дБ ) 1 Гц… 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ )
с опцией RSA3000-EMC
 200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц) Диапазон (fц≥10 МГц) Уровень собственных шумов … +30 дБм
Максимальный уровень на входе Постоянное напряжение 50 В
Макс. уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power +33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)
100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
20 МГц…2,7 ГГц <-138 дБм, <-141 дБм (тип.)
2,7 ГГц…3,0 ГГц <-136 дБм, <-141 дБм (тип.)
3,0 ГГц…4,5 ГГц
<-136 дБм, <-140 дБм (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
20 МГц…2,7 ГГц <-158 дБм, <-161 дБм (тип.)
2,7 ГГц…3,0 ГГц <-156 дБм, <-161 дБм (тип.)
3,0 ГГц…4,5 ГГц
<-154 дБм, <-159 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

100 кГц…3,0 ГГц <0,7 дБ; <0,5 дБ (тип.)
3,0 ГГц...4,5 ГГц <0,9 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA3000-PA)
100 кГц…3,0 ГГц <1,0 дБ; <0,5 дБ (тип.)
3,0 ГГц...6,5 ГГц <1,2 дБ; <0,5 дБ (тип.)
Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 801
Количество графиков 6
Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):

<0,3 дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C)
<0,3 дБ
Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C)



1,0 дБ
Погрешность переключения RBW
1 Гц...1 МГц <0,1 дБ
3 МГц, 10 МГц <0,3 дБ
Предусилитель (опция RSA3000-PA) Частотный диапазон 100 кГц…4,5 ГГц
Усиление 20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) 300 кГц…3,0 ГГц
 <1,6 дБ
3,0 ГГц...4,5 ГГц
 <1,8 дБ
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)

TOI: +10 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА Время развертки Нулевой обзор 1 мкс…4000 с
Полоса обзора ≥10 Гц 1 мс... 6000 с
Погрешность времени развертки Нулевой обзор 5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
Тип запуска
непрерывный, однократный
ЗАПУСК Источник
свободный, внешний 1, внешний 2, видео
Задержка Нулевой обзор 0...500 мс
Полоса обзора ≥10 Гц 0...500 мс
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени Стандартно 10 МГц
Опция RSA3000-B25 25 МГц
Опция RSA3000-B40 40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI
Стандартно
 9,3 мкс
Опция RSA3000-B25 7,82 мкс
Опция RSA3000-B40 7,45 мкс
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)
Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
40 МГц 26,9 16,9 11,9 9,32 8,07 7,45
25 МГц 38,9 22,9 14,9 10,9 8,82 7,82
10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
1 МГц 807 407 207 107 56,3 31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора Мин. диапазон / Макс. диапазон
40 МГц 100 кГц / 3,21 МГц
25 МГц 62,8 кГц / 2,01 МГц
10 МГц 25,1 кГц / 804 кГц
1 МГц 2,51 кГц / 80,4 кГц
100 кГц 251 Гц / 8,04 кГц
Максимальная частота дискретизации
51,2 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда Неравномерность АЧХ <0,5 дБ
SFDR <-50 дБн/Гц
Режим Density (Спектральная плотность) Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма) Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
(Распределение мощности во времени) 		Мин. время захвата
187,9 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
ВХОДЫ / ВЫХОДЫ Разъемы на передней панели RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

 Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
Вход/Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /
Выход синхронизации 		Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень
Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
Интерфейсы USB Host (4 порта)
Разъем A-plug
Версия 2.0
USB Device Разъем B-plug
Версия 2.0
LAN Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI Разъем A-plug
Протокол HDMI 1.4b
ОБЩИЕ ДАННЫЕ Дисплей Тип

Емкостной мультитач

Разрешение 1024 х 600 пикселей
Размер 10,1"
Количество цветов 24 бит
Поддержка принтера
Сетевой принтер
Память

Внутренняя

512 Мб
Внешняя USB-флэш накопитель
Питание

Напряжение

AC 100 В… 240 В
Частота 45 Гц… 440 Гц
Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры 410 x 224 х 135 мм
Масса

4,65 кг

Рабочая температура

0 ºC …50 ºC

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Анализатор спектра
  • Кабель питания
    • <
  • Краткое руководство по эксплуатации

Дополнительная комплектация

  • опция предусилителя RSA3000-PA
  • опция повышенной стабильности опорного генератора OCXO-C08
  • опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1
  • опция расширенных измерений RSA3000-AMK
  • опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
  • опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
  • опция ЭМИ измерений RSA3000-EMI
  • опция тестирования на ЭМС RSA3000-EMC
  • комплект аксессуаров DSA Utility Kit
  • комплект аксессуаров RF Attenuator Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект адаптеров RF CATV Kit
  • аттенюатор ATT03301H
  • ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
  • ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
  • зонд ближнего поля NFP-3
  • мост для измерения КСВН VB1032
  • мост для измерения КСВН VB1080
  • комплект для монтажа в стойку RM6041
  • программное обеспечение Ultra Spectrum
  • программное обеспечение S1210 EMI Pre-compliance Software
Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре Анализатор спектра реального времени RSA3045

Видео Анализатор спектра реального времени RSA3045


Файлы для загрузки

pdf
Полное описание
7.48 МБ

jpg
Сертификат официального дилера

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
картинка Источник питания APS-1323
Источник питания APS-1323
Цена по запросу
В корзину
картинка Источник питания APS-1325
Источник питания APS-1325
Цена по запросу
В корзину
картинка ПрофКиП ТП-2000 токовый пробник (2000А, 100кГц)
ПрофКиП ТП-2000 токовый пробник (2000А, 100кГц)
Цена: 99 800 руб.
В корзину
В наличии
картинка ПрофКиП ТП-1200 токовый пробник (1200А, 100кГц)
ПрофКиП ТП-1200 токовый пробник (1200А, 100кГц)
Цена: 99 800 руб.
В корзину
В наличии
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
картинка АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
Цена: 2 805 823 руб.
В корзину
В наличии
картинка ST-8800D станция паяльная термовоздушная
ST-8800D станция паяльная термовоздушная
Цена: 8 952 руб.
В корзину
В наличии
картинка АКИП-2304/2 клещи-преобразователь тока
АКИП-2304/2 клещи-преобразователь тока
Цена: 18 447 руб.
В корзину
В наличии
картинка АКИП-2304/1 клещи-преобразователь тока
АКИП-2304/1 клещи-преобразователь тока
Цена: 12 341 руб.
В корзину
В наличии

Полезные статьи
Радиоизмерительные приборы: генераторы импульсов
Радиоизмерительные приборы: генераторы импульсов
Что представляют собой радиоизмерительные приборы - генераторы импульсов?
21.03.2021
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
07.12.2020
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.
21.03.2020
Радиоизмерительные приборы: вольтметры
Радиоизмерительные приборы: вольтметры
Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.
21.03.2020
Радиоизмерительные приборы: генераторы сигналов
Радиоизмерительные приборы: генераторы сигналов
Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.
21.03.2020
Радиоизмерительные приборы: измерители и преобразователи мощности
Радиоизмерительные приборы: измерители и преобразователи мощности
Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…
21.03.2020
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…
21.03.2020
Радиоизмерительные приборы: анализаторы спектра
Радиоизмерительные приборы: анализаторы спектра
Что представляют собой анализаторы спектра?
20.03.2020
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…
21.01.2020
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2024 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Яндекс.Метрика
