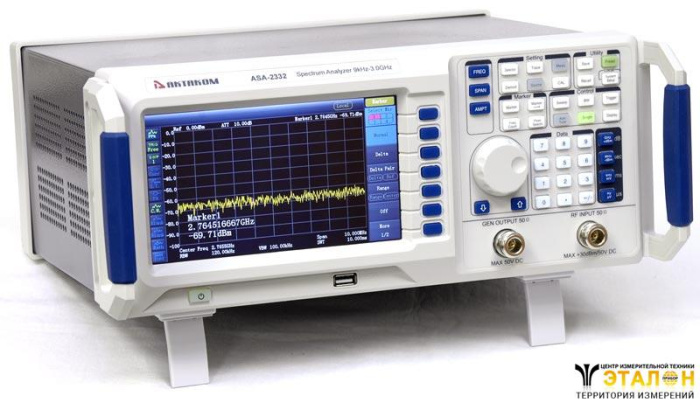

Анализатор спектра с опцией трекинг-генератора ASA-2332
АКТАКОМ
(0)

АКТАКОМ

Анализатор спектра с опцией трекинг-генератора ASA-2332

Цена:
по запросу
В корзину
Купить в 1 клик
В избранное
Наличие уточняйте
Характеристики
Производитель —
АКТАКОМ
Гарантия —
12 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 3
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Снято с производства. Замена: DSA832E-TG

Технические характеристики


Параметры Значения
Частота Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты (20 ~ 30 C) ± 2х10-6
Изменение погрешности источника опорной частоты ± 2х10-6/год
Частота опорного генератора 10 МГц
Курсорные измерения
Наилучшее разрешение:
полоса обзора / (кол. точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение курсора)
Маркеры
Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (частота курсора × погрешность опорной частоты + разрешение маркера)
Развертка Диапазон:
Нулевая (0 Гц), 100 Гц…3 ГГц
Наилучшее разрешение:
1 Гц
Погрешность:
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов

<-82 дБн/Гц @ 10 кГц

Полоса пропускания Полоса пропускания RBW (-3 дБ)

10 Гц… 1 МГц, с шагом 1-3-10

Полоса пропускания фильтров ПЭМИН (ЭМИ) 9 кГц, 120 кГц
Полоса пропускания видео VBW (-3 дБ) 1 Гц… 1 МГц, с шагом 1-3-10
Избирательность фильтров по уровням (60 дБ / 3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ (1 Гц...1 МГц)

±5%

Амплитуда

Диапазон измерения (10 МГц...3 ГГц) Уровень собственных шумов (DANL)... +30 дБм
Диапазон ослабления (аттенюатор) 0...50 дБ с шагом 10 дБ
Погрешность аттенюатора (50 МГц, 10 дБ, 20°C~30°C) <0,5 дБ
Максимальный уровень на входе (аттенюатор ≥20 дБ) +30 дБм (1 Вт)
+40 дБм (10 Вт) - максимальный опасный уровень
постоянная составляющая 50 В

Средний уровень шумов
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50

без предусилителя:

<-90 дБм (100 кГц...1 МГц), типичное <-110 дБм
<-120 дБм (1 МГц...3 ГГц), типичное <-125 дБм

с предусилителем:

<-90 дБм (100 кГц...10 МГц), типичное <-110 дБм
<-135 дБм (10 МГц...3 ГГц), типичное <-135 дБм

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала 0...100%
Количество отображаемых точек 601
Количество графиков 3 + математика
Тип детектора

стандартный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратический, среднее напряжение, квази-пиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы шкалы дБм, дБмВ, дБмкВ, В, Вт
Нелинейность АЧХ
(50 МГц, 10 дБ, 20°C~30°C)

±1,5 дБ

Установка опорного уровня

Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ

Разрешение
логарифмическая шкала 0,01 дБ
линейная шкала 4 е.м.р.

КСВН ВЧ вход < 1.5:1, (10 МГц... 3 ГГц, 10 дБ или 20 дБ аттенюации)
Гармонические искажения 2-го порядка (SHI) + 40 дБм
Интермодуляционные искажения 3-го порядка (TOI) +10 дБм (>30 МГц)
Остаточные отклики, внутренние <-90 дБм, типичное
Остаточные отклики, другие <-60 дБн
Зеркальные (мнимые) частоты <-60 дБн
Промежуточные частоты <-60 дБн
Развертка Диапазон 20 мкс… 3000 с (нулевой обзор)
10 мс ….3000 c (100 Гц ≤ полоса обзора ≤ 3 ГГц)
Погрешность свипирования
0,5 % (нулевой обзор)
5% (100 Гц ≤ полоса обзора ≤ 3 ГГц)
Режим непрерывный, одиночный
Источник запуска свободный, видео, внешний
Входы / выходы ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход и выход опорного генератора
Уровень внешнего запуска: 5 В TTL уровень
Соединитель типа BNC (female), 50 Ом
Амплитуда входа опорного генератора 10 МГц : 0 дБм...+10 дБм
Амплитуда выхода опорного генератора 10 МГц : -3 дБм...+3 дБм
Вход внешнего запуска Уровень внешнего запуска: 5 В TTL уровень
Соединитель типа BNC (female), 50 Ом
Выход трекинг-генератора Соединитель типа N (female), 50 Ом
Интерфейсы USB-host, USB-device, LAN, RS-232, VGA
Трекинг-генератор

Частотный диапазон

9 кГц...3 ГГц

Выходной уровень -20 дБм...0 дБм, шаг 1 дБ
Выходная нелинейность (10 МГц...3 ГГц) ±3 дБ
Общие данные Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 7”

Напряжение питания

Входное напряжение: AC 100 В… 240 В / 45 Гц… 440 Гц

Потребляемая мощность 35 Вт
Габаритные размеры 364 x 155 х 330 мм
Масса

6 кг

Рабочая температура

5 ºC …40 ºC

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Прибор
  • Кабель питания

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
