Описание

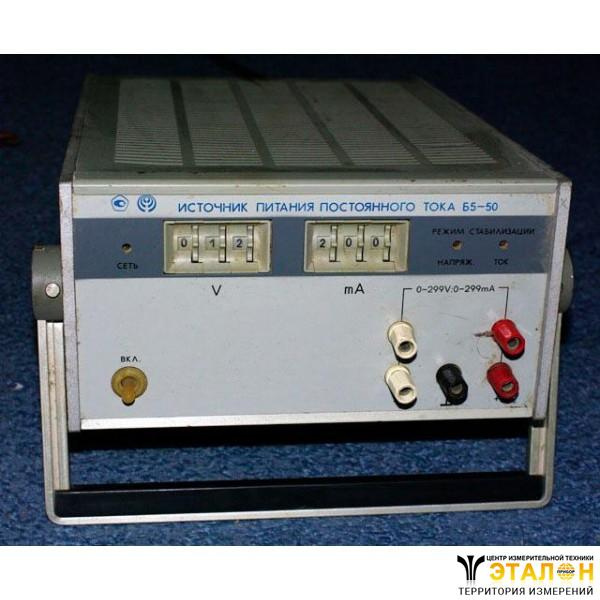

Источник питания Б5-50 постоянного тока (Б5 50, Б550)
Предназначен для питания радиотехнических устройств постоянным напряжением или током.
ДУ и ручное управление, четырёхпроводная линия подключения нагрузки
Uвых: 0-299В; Iвых: 1мА-299мА.
Источники питания Б5-50 постоянного тока предназначены для питания радиотехнических устройств постоянным напряжением или током.
Источник питания Б5-50 постоянного тока может работать в лабораторных условиях.
Рабочие условия:
температура окружающего воздуха от 278 до 313 К (от 5 до 40 °С);относительная влажность до 98 % при температуре 308 К (35°С);
атмосферное давление (100±4) кПа (750±30 мм рт. ст.); напряжение сети (220±22) В.
Технические данные
Источник питания постоянного тока Б5-50 работает в режиме стабилизации напряжения и в режиме стабилизации тока. Пределы установки выходных напряжений и токов указаны в табл. 1.
Таблица 1.
Тип прибора
Предел установки выходного напряжения, В
Предел установки выходного тока, А
Б5-50
1В-299В
0,001В-0,299В
Выходное напряжение приборов Б5-50 регулируется ступенями через 1 В.
Выходной ток приборов Б5-50 регулируется ступенями через 1 мА. Основная погрешность установки выходного напряжения в режиме стабилизации напряжения не превышает следующих значений:
±(0,5% Uуст + 0,1 % Umax) В.
Основная погрешность установки выходного тока в режиме стабилизации тока не превышает следующих значений:
±(1,0 % Iуст + 0,2 % Imax) А.
Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения не превышает:
±0,01 % - за время измерения (1-20) с; ±0,01 % - за время измерения 5 мин.
Нестабильность выходного тока при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока не превышает:
±0,05 % - за время измерения (1-20) с; ±0,05 % - за время измерения 5 мин.
Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 0,9 максимального значения в режиме стабилизации напряжения не превышает:
±0,05 % - за время измерения (1-20) с; ±0,05 % - за время измерения 5 мин.
Нестабильность выходного тока при изменении напряжения па нагрузке от 0,9 максимального значения до 0 в режиме стабилизации тока не превышает:
±0,1 % Imax - за время измерения (1-20) с; ±0,1 % Imax - за время измерения 5 мин.
Пульсации выходного напряжения приборов Б5-50 в режиме стабилизации напряжения не превышают 5 мВ эффективного значения.
Пульсации выходного тока приборов Б5-50 в режиме стабилизации тока не превышают:
0,2%Imax - эффективного значения.
Дополнительная погрешность выходной стабилизированной величины температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает 1/2 основной погрешности.
Дополнительная погрешность выходной стабилизирующей величины тока при изменении температуры окружающего воздуха на каждые 10 °С в рабочем диапазоне температур не превышает 1/2 основной погрешности, указанной выше.
Дрейф выходного напряжения за 8 ч непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности.
Дрейф выходного тока за 8 часов непрерывной работы и за любые 10 мин, исключая время самопрогрева, не превышает величины основной погрешности.
Приборы Б5-50 должны иметь ручное (с передней панели) и дистанционное управление выходными напряжениями и выходными токами, а приборы Б5-50/1 - только ручное управление. Дистанционное управление должно осуществляться замыканием контактов 2-13 и 18-29 разъема ДУ на контакт 50 того же разъема. Номера контактов разъема ДУ и соответствующие величины выходных напряжений и токов, получаемые при их замыкании, приведены в табл. 2, 3. Величина силы тока, проходящего через контакты, должна находиться в пределах (25-45) мА.
В приборах Б5-50 предусмотрена защита от перегрузок и коротких замыканий на выходе прибора путем автоматического перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот.
Максимальное время установления выходного напряжения от 0 до 0,9 максимального значения с момента подачи управляющей команды в режиме стабилизации напряжения не превышает 100 мс.
Полное выходное сопротивление приборов Б5-50 в режиме стабилизации напряжения в диапазоне частот от 20 Гц до 200 кГц не должно превышать 10 Ом.
Допустимый коэффициент модуляции в режиме стабилизации напряжения не превышает 5% в диапазоне частот от 20 Гц до 200 кГц.
Максимальный выброс выходного напряжения при изменении нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 20 В.
Количество выбросов не превышает 5. Время установления выходного напряжения при изменении тока нагрузки от 0,9 максимального значения до 0 в режиме стабилизации напряжения не превышает 100 мс.
Источник питания постоянного тока Б5-50 допускает последовательное соединение двух однотипных приборов.
Электрическая изоляция выходных цепей выдерживает без пробоя следующее испытательное напряжение 1500 В постоянного тока.
Таблица 2.
Устанавливаемое значение выходного
напряжения, В
Номера контактов разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Б5-50
2
3
4
5
6
7
8
9
10
11
12
13
1В
1
0
0
0
0
0
0
0
0
0
0
0
2В
0
1
0
0
0
0
0
0
0
0
0
0
4В
0
0
1
0
0
0
0
0
0
0
0
0
8В
0
0
0
1
0
0
0
0
0
0
0
0
10В
0
0
0
0
1
0
0
0
0
0
0
0
20В
0
0
0
0
0
1
0
0
0
0
0
0
40В
0
0
0
0
0
0
1
0
0
0
0
0
80В
0
0
0
0
0
0
0
1
0
0
0
0
100В
0
0
0
0
0
0
0
0
1
0
0
0
200В
0
0
0
0
0
0
0
0
0
1
0
0
Таблица 3.
Устанавливаемое значение выходного
тока, А
Номера контактов разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Б5-50
18
19
20
21
22
23
24
25
26
27
28
29
0,001А
1
0
0
0
0
0
0
0
0
0
0
0
0,002А
0
1
0
0
0
0
0
0
0
0
0
0
0,004А
0
0
1
0
0
0
0
0
0
0
0
0
0,008А
0
0
0
1
0
0
0
0
0
0
0
0
0,01А
0
0
0
0
1
0
0
0
0
0
0
0
0,02А
0
0
0
0
0
1
0
0
0
0
0
0
0,04А
0
0
0
0
0
0
1
0
0
0
0
0
0,08А
0
0
0
0
0
0
0
1
0
0
0
0
0,1А
0
0
0
0
0
0
0
0
1
0
0
0
0,2А
0
0
0
0
0
0
0
0
0
1
0
0
-
0
0
0
0
0
0
0
0
0
0
1
0
-
0
0
0
0
0
0
0
0
0
0
0
1
Примечание. 1 - обозначает замыкание указанного контакта на контакт 50 ОБЩИЙ разъема ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ.
Сопротивление изоляции указанных цепей приборов Б5-50 относительно корпуса - не менее 20 МОм, 5 МОм, 1 МОм соответственно для нормальных условий, повышенных рабочих температур и влажности. Электрическая прочность изоляции между любым контактом разъема сетевого кабеля и корпусом прибора выдерживает без пробоя испытательное напряжение 1500 В переменного напряжения.
Величина испытательных напряжений после испытаний на влагоустойчивость должна устанавливаться с коэффициентом 0,6. Приборы Б5-50 допускают заземление любой выходной клеммы. Источник питания постоянного тока Б5-50 обеспечивает свои технические характеристики в пределах установленных норм через 30 мин после включения. Питание приборов осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±0,5) Гц и содержанием гармоник до 5 %.
Мощность, потребляемая прибором, не превышает 400 ВА. Приборы допускают непрерывную работу в течение 8 ч. Источник питания постоянного тока Б5-50 сохраняет свои технические характеристики в пределах норм после пребывания в предельных условиях (температура окружающей среды от 233 до 333 К (от -40 до +60°С) и последующей выдержки в нормальных условиях в течение 2 ч.
Среднее время безотказной работы приборов Б5-50 - не менее 5000 ч. Срок службы - 5 лет. Габаритные размеры: 405x254x166 мм. Габаритные размеры в укладочном ящике: 568Х366Х302 мм. Масса - 9 кг. Масса прибора в укладочном ящике - 12 кг.
