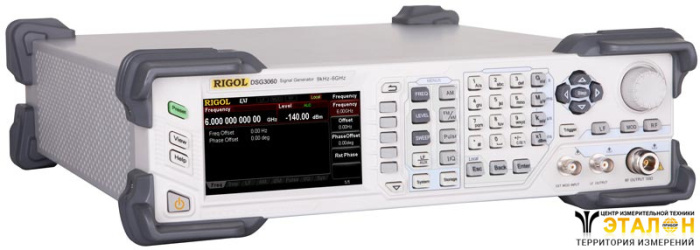

Генератор сигналов высокочастотный DSG3060

Цена:
по запросу
В корзину
Купить в 1 клик
В избранное
Наличие уточняйте
Характеристики
Производитель —
RIGOL
Гарантия —
36 месяцев
Сохранить PDF Распечатать
Посетителей сейчас
просматривают товар: 9
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Снято с производства.

Генератор сигналов высокочастотный Rigol DSG3060 предназначен для формирования ВЧ и РЧ сигналов в диапазоне частот от 9 кГц до 6 ГГц. Столь широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3060 обширную область применения при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и т.д. Кроме режима СВЧ генератора, Rigol DSG3060 дополнительно может работать в режиме модулятора и генератора импульсов. Возможность дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) позволяет использовать этот генератор сигналов в измерительных лабораториях любой конфигурации.

Технические характеристики

Характеристика Значение

ЧАСТОТА

Частотные характеристики
Диапазон частот

9 кГц ~ 6 ГГц

Разрешение

0,01 Гц

Скорость переключения

<10 мс (типичное)

Фазовый сдвиг

настраиваемый, с шагом 0,01°

Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
2
3
4
5
6
7
8
9
f ≤ 23,4375 МГц
23,4375 МГц < f ≤46,875 МГц
46,875 МГц < f ≤ 93,75 МГц
93,75 МГц < f ≤ 187,5 МГц
187,5 МГц< f ≤ 375 МГц
75 МГц< f ≤ 750 МГц
750 МГц< f ≤ 1500 МГц
1500 МГц < f ≤ 3000 МГц
3000 МГц < f ≤ 6000 МГц 		1
0,03125
0,06625
0,125
0,25
0,5
1
2
4

Внутренний источник опорной частоты

Частота опорного генератора
10 МГц
Температурная стабильность (0°С ~ 50°С)


<0,5 ppm
<5 ppb (с опцией OCXO-A08)
Старение

<1 ppm / год
<30 ppb / год (с опцией OCXO-A08)
Выход внутреннего опорного генератора
Частота 10 МГц
Уровень +8 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота 10 МГц
Уровень 0дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm

Свипирование по частоте

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)

Спектральный состав

Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)
< -30 дБн
Субгармонические искажения (CW режим) f ≤ 3 ГГц < -65 дБн; < -80 дБн (типичное)

3 ГГц < f ≤ 6 ГГц < -52 дБн; < -70 дБн (типичное)

Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц) 		f ≤ 1,5 ГГц < -64 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3 ГГц < -58 дБн; < -64 дБн (типичное)
3 ГГц < f ≤ 6 ГГц < -52 дБн; < -58 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,
отстройка 20 кГц) 		f = 100 МГц < -120 дБн/Гц (типичное)
f = 1 ГГц < -108 дБн/Гц; < -110 дБн/Гц (типичное)
f = 3 ГГц < -102 дБн/Гц; < -104 дБн/Гц (типичное)
f = 6 ГГц < -96 дБн/Гц; < -98 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц
< 5 Гц скз, <1 кГц скз (типичное)
0,03 кГц...20 кГц
< 30 Гц скз, <8 Гц скз (типичное)

УРОВЕНЬ

Диапазон установки


Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +7 дБм
+10 дБм
100 кГц ≤ f < 1 МГц +13 дБм
+15 дБм
1 МГц ≤ f < 3 ГГц +13 дБм +25 дБм
3 ГГц < f ≤6 ГГц +13 дБм +20 дБм
Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм -120 дБм
100 кГц < f ≤6 ГГц -130 дБм -140 дБм

Абсолютная неопределенность




+13 ~ -60 дБм
-60 ~ -110 дБм -110 ~ -130 дБм
Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,5 дБ (тип.)
≤0,7 дБ (тип.)

100 кГц < f ≤3 ГГц ≤0,7 дБ
≤0,5 дБ (тип.)
≤0,9 дБ )
≤0,5 дБ (тип.)
≤0,7 дБ (тип.)
3 ГГц < f ≤ 6 ГГц ≤0,9 дБ
≤0,5 дБ (тип.)
≤1,1 дБ
≤0,5 дБ (тип.)
≤0,9 дБ (тип.)
КСВН
≤1,8 (типичное)

Установка уровня

< 5 %
Время установки
(ALC=on, частота фиксирована, 20°С ~ 30°С)
≤5 мс (типичное)

Непрерывный режим настройки уровня
(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм
>20 дБ (типичное)

Обратная мощность


Макс. обратная мощность
50 В DC - макс. напряжение постоянного тока
10 Вт (1 МГц < f ≤ 6 ГГц)

Свипирование по апмлитуде

Рабочие режимы
пошаговое, по списку
Режим одиночное, непрерывное
Диапазон

полный уровень

Форма треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
по списку: 1...6001
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (GPIB, USB, LAN)

ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)

Формы сигнала
синус, меандр, треугольник, пила, свипирование (синус)
Частотный диапазон синус, свипирование (синус)
0,1 Гц ~ 1 МГц
меандр 0,1 Гц ~ 20 кГц
треугольник, пила
0,1 Гц ~ 100 кГц
Разрешение
0,01Гц
Выходное напряжение Диапазон установки
1 мВ ~ 3 В
Разрешение
1 мВ
Свипирование (синус) Режим Однократный, непрерывный
Время 1 мс ~ 1000 с
Форма треугольник, пила
Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
Выходной импеданс
50 Ом (номинал)

МОДУЛЯЦИЯ

Амплитудная модуляция (АМ)
Источник внутренний, внешний, внутренний + внешний
Глубина

0 % ~ 100 %

Разрешение 0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 %уст. значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)

Частотная модуляция (ЧМ)
Источник внутренний, внешний, внутренний + внешний
Девиация

N x 1 МГц (номинал.)

Разрешение <0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 %уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)

Фазовая модуляция (ФМ)
Источник внутренний, внешний, внутренний + внешний
Макс.девиация

3 рад (f≤23,4375 МГц)
N x 5 рад (f>23,4375 МГц)

Разрешение <0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим) <4 %уст.значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)

Импульсная модуляция

Источник внутренний, внешний
Диапазон включения/выключения

>80 дБ (25 МГц≤ f <3 ГГц)
>70 дБ (3 ГГц≤ f ≤6 ГГц)

Время нарстания/спада (10% / 90%)
<50 нс, 10 нс (типичное)
Частота повторения импульсов
DC ~ 1 МГц

Импульсный генератор

Режим
одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
Период Диапазон 40 нс ~170 с
Разрешение 10 нс
Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
Разрешение 10 нс
Задержка запуска Диапазон 10 нс ~170 с
Разрешение 10 нс
Двойной импульс
Диапазон 20 нс ~ (170 с ~ 20 нс)
Разрешение 10 нс
Запуск Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)

Генератор паттернов (опция PUG-DSG3000)

Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256

ВХОДЫ И ВЫХОДЫ

Разъемы на передней панели

RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Вход сигнала внешней модуляции Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.)
Разъем BNC "мама"

Разъемы на задней панели

Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
N "мама"
Уровень запуска
5 В TTL
Выход сигнала достоверности Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем BNC "мама"
Выход свипирования Выходное напряжение 0 ~ 10 В (номинал.)
Разъем BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение 0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
Разъем BNC "мама"
Разъем BNC "мама"

Интерфейсы на задней панели

USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем тип B
Протокол BNC "мама"
LAN
LXI
10/100 Base, RJ-45
GPIB (IEC/IEEE)

IEEE-488.2

ОБЩИЕ ХАРАКТЕРИСТИКИ

Дисплей Тип ЖК TFT
Разрешение 480 x 272
Размер 4,3"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
1 Гб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
50 Вт (типичное), максимально 60 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)
Габаритные размеры
W x H x D
364 мм х 112 мм х 420 мм
Вес 6,4 кг
Вес
без опции IQ-DSG3000
с опцией IQ-DSG3000 6,7 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Генератор сигналов
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • импульсный генератор паттернов PUG-DSG3000
  • опция повышенной стабильности OCXO опорного генератора OCXO-A08
  • I/Q модуляция, выход огибающей IQ-DSG3000
  • измеритель мощности PMC-DSG3000
  • комплект для монтажа в стойку RM-DSG3000
Развернуть полное описание
Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

  • Самовывоз со склада компании ЭТАЛОНПРИБОР
  • Доставка через транспортную компанию "Деловые линии"
  • Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
  • Доставка по Москве и области нашими экспедиторами и курьерами
  • Доставка через транспортную компанию "ПЭК"
  • Отправка посылкой с помощью Почты России
  • Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

  • по безналичному расчету
  • перечислением денежных средств на расчетный счет для юридических лиц
  • банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

  1. Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
  2. Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
  3. Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
  4. Изделие снимается с гарантийного обслуживания в следующих случаях:
    1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
    2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
    3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
    4. Использования изделия не по назначению;
    5. Нарушения правил хранения и транспортирования;
    6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
    7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
    8. Попадания внутрь влаги, инородных предметов и т.п.
    9. Неправильном включении в сеть.
  5. Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
  6. Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы
Отзывы о товаре Генератор сигналов высокочастотный DSG3060

Файлы для загрузки

pdf
Полное описание
1.04 МБ

jpg
Сертификат официального дилера

Сервисное обслуживание
Простой обмен и возврат
Поможем решить любую проблему с товаром
Подробнее
Собственный сервисный центр
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Подробнее
Сервисы по всей России
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Подробнее
Похожие товары
картинка Опция 132 - управляемый импульсный выход
Опция 132 - управляемый импульсный выход
Цена: 77 147 руб.
В корзину
В наличии
НОВИНКИ ИЗМЕРИТЕЛЬНОГО ОБОРУДОВАНИЯ
картинка АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
АКИП-3211 с опцией F85, SSG5080A-LP генератор сигналов
Цена: 2 805 823 руб.
В корзину
В наличии
картинка ST-8800D станция паяльная термовоздушная
ST-8800D станция паяльная термовоздушная
Цена: 8 952 руб.
В корзину
В наличии
картинка АКИП-2304/2 клещи-преобразователь тока
АКИП-2304/2 клещи-преобразователь тока
Цена: 18 447 руб.
В корзину
В наличии
картинка АКИП-2304/1 клещи-преобразователь тока
АКИП-2304/1 клещи-преобразователь тока
Цена: 12 341 руб.
В корзину
В наличии

Полезные статьи
Радиоизмерительные приборы: генераторы импульсов
Радиоизмерительные приборы: генераторы импульсов
Что представляют собой радиоизмерительные приборы - генераторы импульсов?
21.03.2021
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
Радиоизмерительные приборы - осциллографы зарубежного производства
07.12.2020
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Радиоизмерительные приборы: аттенюаторы и приборы для измерения ослабления
Аттенюаторы и приборы для измерения ослабления классифицируются и обозначаются через регулировку ГОСТом 15094. Первая буква в названии РИП приборов говорит о их принадлежности к подгруппе аттенюаторов и приборов для измерения ослаблений.
21.03.2020
Радиоизмерительные приборы: вольтметры
Радиоизмерительные приборы: вольтметры
Вольтметрами называют радиоизмерительные приборы непосредственного отсчёта, предназначенные для измерения напряжения или ЭДС в электроцепях. Ниже будет дана краткая характеристика наиболее популярных типов этих приборов.
21.03.2020
Радиоизмерительные приборы: генераторы сигналов
Радиоизмерительные приборы: генераторы сигналов
Генераторы сигналов Генераторы сигналов - это класс приборов, позволяющих проверять, калибровать и настраивать различные типы радиоэлектронных устройств или каналов связи.
21.03.2020
Радиоизмерительные приборы: измерители и преобразователи мощности
Радиоизмерительные приборы: измерители и преобразователи мощности
Измерители активной или реактивной мощности построены на принципе определения магнитных, электрических и электромагнитных параметров и преобразования их в сигнал, выводимый на табло. Большую группу составляют приборы радиодиапазона поглощаемой…
21.03.2020
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Радиоизмерительные приборы: калибраторы сигналов, поверочное оборудование
Без сверхточных современных калибраторов сейчас не обходятся ни метрологическая служба, ни производство. Калибратор представляет собой прибор для настройки, поверки и точного измерения параметров электрорадиотехнических сигналов. Сейчас для…
21.03.2020
Радиоизмерительные приборы: анализаторы спектра
Радиоизмерительные приборы: анализаторы спектра
Что представляют собой анализаторы спектра?
20.03.2020
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства
Радиоизмерительные приборы - осциллографы российского производства Осциллограф – это прибор для наблюдения, записи и исследования электрических сигналов. Осциллограф появился во Франции в конце позапрошлого века. За это время он значительно…
21.01.2020
ИНН: 5029242996
ОГРН: 1195081019836
О КОМПАНИИ
КАТАЛОГ
КОНТАКТЫ
Заказать звонок
info@etalonpribor.ru
+7 (977) 800-30-09
По России бесплатно
8 (800) 777-30-09
© 2009-2024 ЦЕНТР ИЗМЕРИТЕЛЬНОЙ ТЕХНИКИ «ЭТАЛОНПРИБОР» Все права защищены При использовании материалов сайта ссылка на источник обязательна
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления. Продукция, предлагаемая нашей компанией, не имеет бытового или иного назначения, не связанного с осуществлением предпринимательской деятельности. Данный ресурс является официальным сайтом-каталогом компании, не является интернет-магазином и носит исключительно информационный характер.
Яндекс.Метрика
